ВБС-35III-31,5/630-1600(2000) УХЛ1 вакуумный выключатель

Производитель: НПП "Контакт"
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный ток, А: 630, 1250, 1600, 2000
Номинальный ток отключения, кА: 31,5
Циклов ВО, при номинальном токе: 30000
Циклов ВО, при токе КЗ: 30
Электродинамическая стойкость (кА): 80,3
Ток термической стойкости, кА (с): 31,5 (3)
Собственное время отключения, мс: 40
Полное время отключение не более, мс 60
Собственное время включения, мс: 150
Масса, кг, не более:
- с электромагнитным приводом 550
- с пружинным приводом 660

ВБС-35III-31,5/630-1600(2000) УХЛ1 – вакуумные выключатели с электромагнитным (ВБЭС) или пружинным (ВБПС) приводом с усиленной изоляцией, выпускается на номинальные токи 630, 1250, 1600, 2000, соответственно обозначения: ВБС-35III-31,5/630 УХЛ1, ВБС-35III-31,5/1250 УХЛ1, ВБС-35III-31,5/1600 УХЛ1, ВБС-35III-31,5/2000 УХЛ1 .

Выключатели этой серии соответствуют требованиям ГОСТ687-78, ГОСТ18397-86 и КУЮЖ.674153.003ТУ.

По требованию заказчика выключатели могут выпускаться:

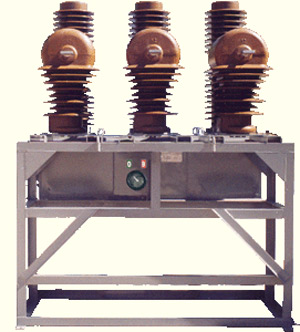

- с трансформаторами тока ТОЛ-35Б-IIУ1 (аналог S-35 M-630-10У1) - на фото эта модификация!;
- в тропическом исполнении.

В выключателях ВБС-35III используются вакуумные дугогасительные камеры КДВ2-35-25/1600 УХЛ2 по ИМПБ.686485.009 ТУ или КДВ3-35-31,5/1600 УХЛ2 по МИБД.686485.036 ТУ.

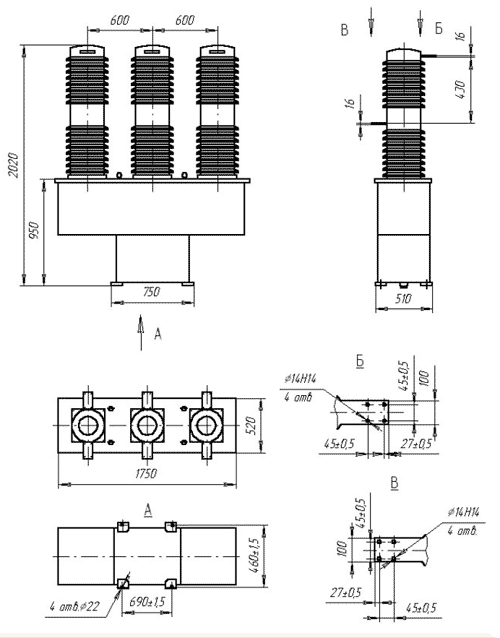

Размеры выключателя ВБС-35III-25(31,5)/630-1600(2000) УХЛ1 .
