ВБС-27,5 IV-25/1600 УХЛ1 вакуумный выключатель

Производитель: НПП "Контакт"
Номинальное напряжение, кВ: 27,5
Наибольшее рабочее напряжение, кВ 29
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 30000
Циклов ВО, при токе КЗ: 30 (не менее 100 операций отключения)
Электродинамическая стойкость (кА): 64
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 30
Собственное время включения, мс: 80
Масса, кг, не более 160

Номинальное напряжение цепи питания привода. В
- постоянного тока; 110;220
- переменного тока 220

Пружинный привод:
Ток потребления электромагнита при напряжении 110;220.220 В. А
-включения; 1,3;0,7/0,7
-отключения: 1,3;0,7/0,7
-завода пружины включения 13; 6,5/6,5
Электромагнитный привод:
Ток потребления электромагнита при напряжении 110;220/220 В, А
- включения: 30; 15/15
- отключения: 1,3; 0,7/0,7

ВБС-27,5 IV-25/1600 УХЛ1 - выключатель вакуумный стационарного исполнения, наружной установки с номинальным напряжением 27,5 кВ, частотой 50 Гц с нормальной изоляцией предназначен для тяговых подстанций электрифицированных железных дорог, постов секционирования и пунктов параллельного соединения контактной сети. Привод электромагнитный или пружинный.

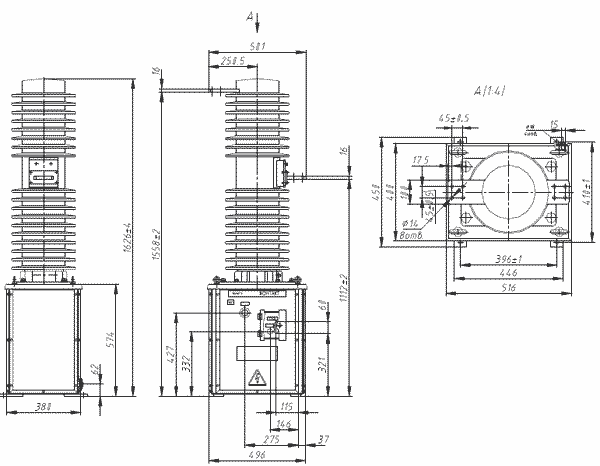

Габариты выключателя ВБС-27,5 IV-25/1600 УХЛ1
