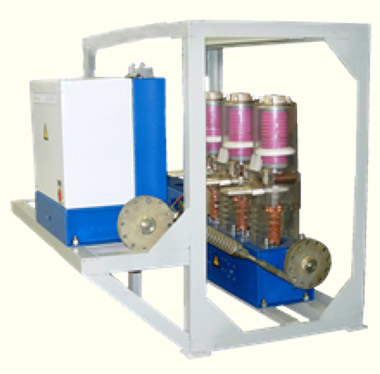

ВБР-10-20/1250 У2 вакуумный выключатель

Основные технические данные выключателя

Производитель: НПП "Контакт"
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 20
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)

ВБР-10-20/1250 У2 - высоковольтный вакуумный выключатель с отдельным приводом и высоковольтной частью, внутренней установки с номинальным напряжением 10 кВ, частотой 50 Гц с нормальной изоляцией, предназначен для коммутационных операций в ячейках КСО и КРН, устанавливаемых в сетях трехфазного тока с изолированной или компенсированной нейтралью, а также в шкафах управления приемников электрической энергии промпредприятий.
Выключатели соответствуют требованиям ГОСТ687-78, ГОСТ 1839796, КУЮЖ.674152.026ТУ

Собственное время включения выключателя, пружинный (электромагнитный) с, не более	0,06 (0,07)
Собственное время отключения, с, не более	0,04
Расщепитель минимального напряжения:
- номинальное напряжение переменного тока, В;	100
- диапазон напряжения срабатывания, В;	35 - 50
- напряжение возврата, В; не более	85
- выдержка времени срабатывания при полном снятии напряжения
(в зависимости от величины подключенной емкостной батареи, входящей в состав выключателя), с;	0,8 или 1,6 или 2,4 или 3,2 или 4
- отклонение времени срабатывания относительно среднего значения при полном снятии напряжения, с, не более	± 0,3
- мощность потребления при подтянутом якоре и при номинальном напряжении, ВА, не более	30
Расцепитель с питанием от независимого источника:
- номинальное напряжение питания, В постоянный/переменный	220
- ток потребления при отключении, А, не более постоянный/переменный	0,45/2,0
Расцепитель максимального тока:
- ток срабатывания, А	3 или 5
- потребление мощности при неподтянутом якоре, ВА, не более	30
Номинальное напряжение цепей питания привода и управления, В,
не более постоянный/переменный	110;220/220
Пружинный привод:
Ток потребления электромагнита при напряжении 110;220/220 В, А
- включения;	3; 1,5/1,5
- отключения;	3; 1,5/1,5
- завода пружины включения	12; 6,0 /6,0
- время заводки включающей пружины, с, не более	20
Электромагнитный привод
Ток потребления электромагнита при напряжении 110;220/220 В, А
- при включении выключателя;	85; 42 /42
- при отключении выключателя	3; 1,5/1,5
Масса блока высоковольтного (БВ), не более, кг	42
Масса блока привода (БП), не более, кг	37

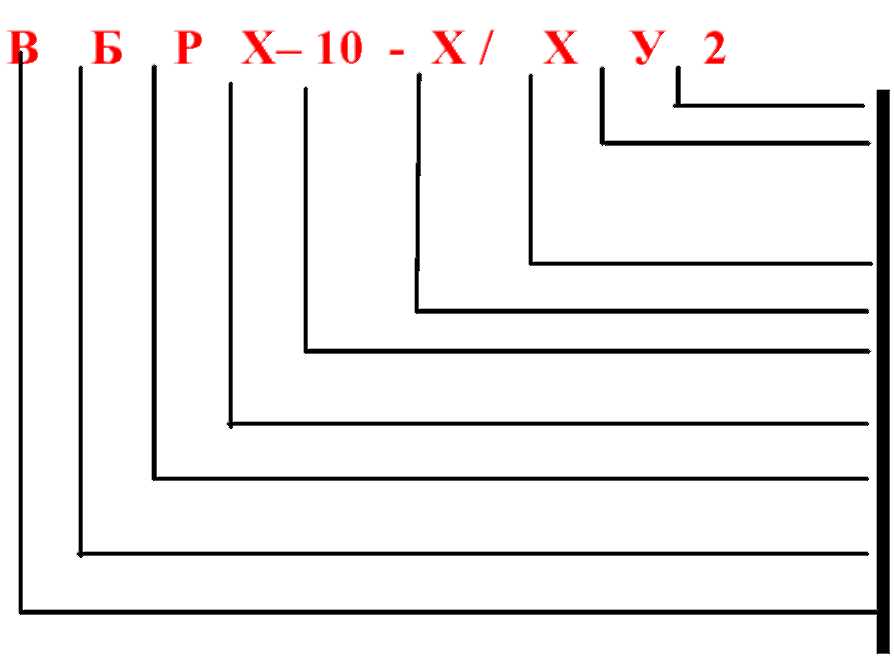

Структура условного обозначения выключателя ВБР-10-20

Категория размещения по ГОСТ 15150-69
Вид климатического исполнения по ГОСТ 15150-69
Номинальный ток, А (630, 1000, 1250)
Номинальный ток отключения, кА
Номинальное напряжение, кВ
Вид привода: (М - электромагнитный, П- пружинный)
Отдельный привод
Вакуумный
Выключатель

Условия эксплуатации

1) выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
2) высоковольтный выключатель для работы на высоте над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 50°С;
4) нижнее значение температуры окружающего воздуха при эксплуатации минус 60°С;
5) относительная влажность воздуха при температуре +25°С 100% с конденсацией влаги;
6) атмосферные конденсированные осадки - в условиях выпадения росы.

Требования к надежности

1) ресурс по механической стойкости выключателя ВБР-10-20 (31,5):
- с электромагнитным приводом - 50 000 циклов В- tn-О;
- с пружинным приводом - 40 000 циклов В- tn-О;
2) ресурс по коммутационной стойкости при нагрузочных токах для выключателя:
- с электромагнитным приводом - 50 000 циклов В-tn-O;
- с пружинным приводом - 40 000 циклов В-tn-O;
3) ресурс по коммутационной стойкости при номинальном токе отключения - 100 циклов ВО;
4) срок службы выключателей до среднего ремонта не менее 12 лет;
5) срок службы до списания - 30 лет;
6) срок гарантии со дня ввода в эксплуатацию - 5 лет.
Примечание: Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутационной или механической стойкости.

Устройство и работа выключателя

Выключатель представляет собой аппарат трёхполюсного исполнения состоящий из высоковольтного блока, блока привода и блока защиты (в зависимости от исполнения ) соединенные между собой тягой.
Операции включения осуществляются приводом прямого действия за счет тягового усилия электромагнита включения (выключателей с электромагнитным приводом) или приводом косвенного действия за счёт тягового усилия пружины включения (выключателей с пружинным приводом). Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счет энергии, запасенной пружиной отключения выключателя при включении.
Гашение дуги в выключателе ВБР-10-20/1250 У2 осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, создающих собственное продольное (аксиальное) магнитное поле с диффузионной формой горения дуги, распадается и гасится при переходе тока через ноль. Благодаря высокой электрической прочности вакуумного промежутка в течение долей секунды между контактами восстанавливается напряжение.
Высоковольтный блок разработан по модульному принципу, что позволяет сборку и настройку дугогасительных модулей вести автономно и легко производить в эксплуатации их замену после выработки коммутационного ресурса.
Высоковольтный блок выключателя состоит из трех дугогасительных модулей и изготавливается в двух исполнениях по межполюсному расстоянию (200 или 250 мм) и в двух исполнениях по положению дугогасительных модулей (вакуумными камерами вверх или вакуумными камерами вниз). Выводы дугогасительных модулей выполнены для шинного присоединения. Блок привода изготавливается в двух вариантах:

а) для исполнений выключателей, отключение которых производится внешним замыкающим контактом;
б) для исполнений выключателей, отключение которых производится подачей напряжения управления.
Каждый из вариантов блока привода имеет исполнения по виду привода (электромагнитный или пружинный), по роду тока и напряжению питания привода и управления в соответствии с исполнением выключателя.
Блок с пружинным приводом состоит из электромагнита взвода пружины, пружины включения, электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения и аварийных расцепителей. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе привода.
Блок с электромагнитным приводом состоит из электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения и аварийных расцепителей. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе привода.
Блок защиты обеспечивает установку панели с защитами по максимальному току и с питанием от независимого источника и установку панели с защитой по минимальному напряжению.

Включение выключателя

В исходном положении контакты камеры дугогасительной вакуумной разомкнуты, выключатель удерживается отключающей пружиной в отключенном положении.
Оперативное включение выключателя с пружинным приводом производится нажатием кнопки «ВКЛ» или подачей напряжения на включающий электромагнит, при этом пружина включения, предварительно взведённая электромагнитом заводки или вручную, поворачивает вал привода. Вал привода через тягу передает вращение на вал блока высоковольтного. Рычаги, связанные с валом в блоке высоковольтном тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок-контактов узла контактного и постановка на механическую защелку. Происходит включение выключателя. После включения выключателя автоматически подается команда на электромагнит взвода пружины включения. Включённый выключатель с взведённой пружиной включения позволяет выполнить циклы АПВ: п. 1, 1 а, 2 по ГОСТ 687-78.
Для ручного влючения выключателя с пружинным приводом необходимо предварительно рычагом взвести включающую пружину. После чего производится как оперативное, так и неоперативное включение выключателя нажатием на кнопку «ВКЛ».
Оперативное включение выключателя с электромагнитным приводом производится подачей напряжения на электромагнит, якорь электромагнита втягивается и поворачивает вал привода. Рычаги, связанные с валом в блоке высоковольтном тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок контактов узла контактного и постановка на механическую защёлку. Происходит включение выключателя.
Ручное неоперативное включение выключателя с электромагнитным приводом осуществляется поворотом вала рычагом.
Ручное включение выключателя с электромагнитным приводом под нагрузку ЗАПРЕЩАЕТСЯ!

Отключение выключателя

При подаче сигнала на электромагнит отключения или аварийного сигнала на один из расцепителей максимального тока, или на расцепитель минимального напряжения, или на расцепитель от независимого источника тока тяги электромагнитов воздействуют на защелку. Блок защелок освобождает вал привода. За счет энергии, запасенной пружинами поджатия контактов КДВ в блоке высоковольтном дугогасительных и отключающей пружины, валы выключателя возвращаются в исходное положение. Происходит отключение выключателя. Механизм привода подготовлен к включению.
Ручное оперативное и неоперативное отключение выключателя осуществляется красной кнопкой «ОТКЛ», расположенной на панели выключателя.

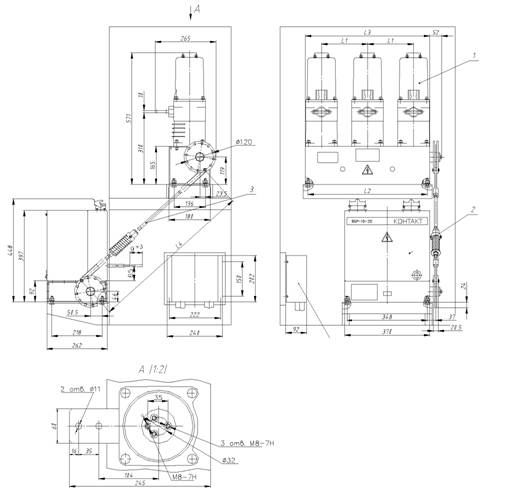

Габаритные и установочно-присоединительные размеры выключателя ВБР-10-20/1250 У2

1 - выключатель;
2 - привод (пружинный или электромагнитный);
3 - тяга;
4 - блок защиты.

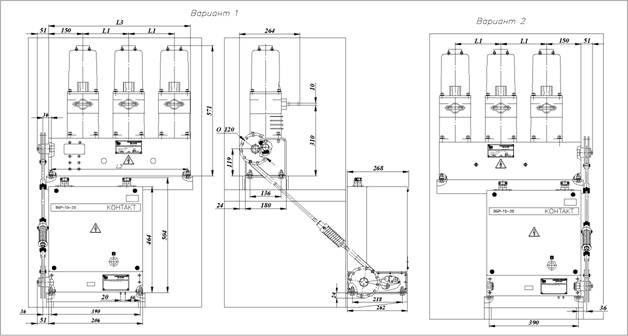

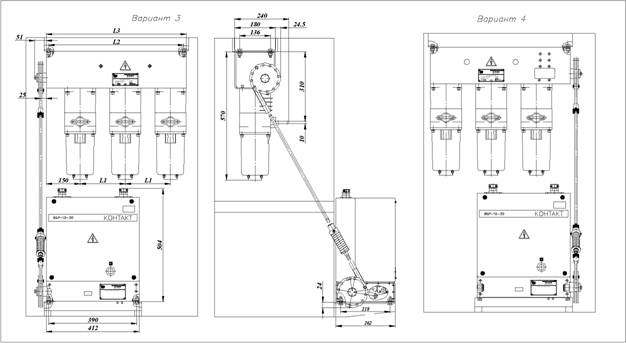

Варианты расположения выключателя ВБР в ячейках КСО
