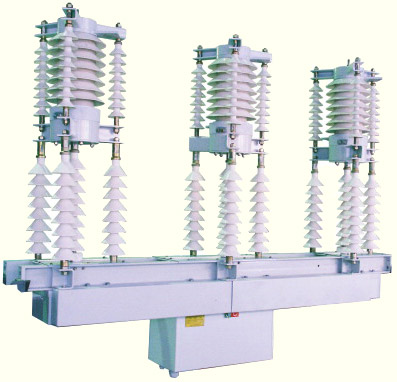

ВБН/ЭЛКО/ТП-35-25/1000 вакуумный выключатель

Производитель: ЭЛКО
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 1000
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 25000
Циклов ВО, при токе КЗ: 50
Электродинамическая стойкость (кА): 64
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 30
Полное время отключения, мс: 50
Собственное время включения, мс: 200
Масса, кг: 500

ВБН/ЭЛКО/ТП-35-25/1000 - вакуумный выключатель, предназначен для коммутации электрических цепей при нормальных и аварийных режимах в электрических сетях с номинальным напряжением 35 кВ переменного тока частотой 50 Гц. Вакуумный выключатель выпущен для работы в открытых и закрытых РУ объектов энергетики. Рассчитано трехполюсное и однополюсное исполнение этого вакуумного выключателя. Вакуумные выключатели ВБН/ЭЛКО/ТП-35-25/1000 соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и РИЖФ. 674152. 024 ТУ.

Условия эксплуатации выключателя:

- климатическое исполнение УХЛ, категория размещения 1;

- высота над уровнем моря до 1000 м; - окружающая среда невзрывоопасная с содержанием коррозионно-активных агентов по ГОСТ 15150-69 (атмосфера типа II);

- относительная влажность 80% при температуре 20 °С, а верхнее значение 98% при 25 °С (без конденсации влаги);

- скорость ветра: до 15 м/с при наличии гололеда при толщине корки льда до 20 мм; до 40 м/с при отсутствии гололеда;

- натяжение проводов и ветровая нагрузка в горизонтальном направлении в плоскости полюса до 500 Н (50 кгс);

- длина пути утечки внешней изоляции соответствует II степени загрязнения по ГОСТ 9920-89.

Вакуумный выключатель по части воздействия механических факторов внешней среды обеспечивают нормальную работу и нормированные параметры по группе М13 ГОСТ 17516. 1-90. Рабочее положение вакуумного выключателя в пространстве вертикальное, допустимое отклонение 5° в любую сторону от вертикали. Требования ТБ по ГОСТ 12. 2. 007. 0-75, ГОСТ 12. 2. 007. 3-75. Гарантии изготовителя вакуумных выключателей. Гарантийный срок эксплуатации вакуумного выключателя - 5 лет со дня ввода в эксплуатацию.
Принцип действия вакуумного выключателя ВБН/ЭЛКО/ТП-35-25/1000

Принцип работы вакуумного выключателя ВБН/ЭЛКО/ТП-35-25/1000 основан на гашении электрической дуги, возникающей при размыкании контактов в вакууме. Высокая электрическая прочность вакуумного промежутка обеспечивает надежное гашение дуги. Гашение электрической дуги обеспечивается отечественной вакуумной дугогасительной камерой КДВ 35-25/1600 УХЛ1 ИМПБ. 686484. 008ТУ.

Включение вакуумного выключателя происходит за счет энергии взведенной пружины. Включенное положение вакуумного выключателя обеспечивается механической защелкой.

Отключение выключателя происходит за счет пружин привода, расположенных в крайних полюсах и пружин поджатия вакуумного выключателя. Электромагнит отключения вакуумного выключателя оказывать влияние на защелку механизма свободного расцепления.

Предназначение схемы управления вакуумного выключателя:

1) оперативное включение и отключение вакуумного выключателя;

2) блокировка повтора включения и отключения вакуумного выключателя, в случае, когда команда на включение подана после автоматического отключения вакуумного выключателя;

3) сигнализация положения вакуумного выключателя с помощью вторичных контактов для внешних вспомогательных цепей и для цепей контроля.
