Производитель: ЭЛКО
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ: 40,5
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 25000
Циклов ВО, при токе КЗ: 50
Электродинамическая стойкость (кА): 64
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 30
Полное время отключения, мс: 50
Собственное время включения, мс: 200
Масса, кг: 500

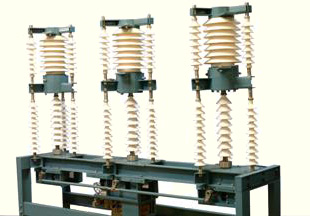

Вакуумный выключатель ВБН/ЭЛКО/ТЭ-35-25/1600, предназначен для коммутации электрических цепей при нормальных и аварийных режимах в электрических сетях с номинальным напряжением 35 кВ трехфазного переменного тока частотой 50 Гц. Вакуумный выключатель ВБН/ЭЛКО/ТЭ-35-25/1600 произведен для работы в открытых и закрытых РУ объектов энергетики. Вакуумные выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и РИЖФ. 674152. 024 ТУ.
Условия эксплуатации вакуумных выключателей:
- климатическое исполнение УХЛ, категория размещения 1;
- высота над уровнем моря до 1000 м; - окружающая среда невзрывоопасная с содержанием коррозионно-активных агентов по ГОСТ 15150-69 (атмосфера типа II);
- относительная влажность 80% при температуре 20 °С, а верхнее значение 98% при 25 °С (без конденсации влаги);
- скорость ветра: до 15 м/с при наличии гололеда при толщине корки льда до 20 мм; до 40 м/с при отсутствии гололеда;
- натяжение проводов и ветровая нагрузка в горизонтальном направлении в плоскости полюса до 500 Н (50 кгс);
- длина пути утечки внешней изоляции соответствует II степени загрязнения по ГОСТ 9920-89.
Устройство вакуумного выключателя ВБН/ЭЛКО/ТЭ-35-25/1600.
Назначение схемы управления вакуумного выключателя:
1) оперативное включение и отключение вакуумного выключателя;
2) блокировка повтора включения и отключения вакуумного выключателя, в случае, если команда на включение подана после автоматического отключения вакуумного выключателя;
3) сигнализация положения вакуумного выключателя с помощью вторичных контактов для внешних вспомогательных цепей и для цепей контроля.
Выключатель вакуумный состоит из следующих основных частей:
- рама вакуумного выключателя, служащая основанием для вакуумного выключателя,
- трех полюсов вакуумного выключателя, установленных посредством изоляционных тяг на раме вакуумного выключателя
- привод электромагнитный, механически соединенный с подвижными контактами вакуумных камер,
- подставки, на которой установлен вакуумный выключатель с трансформаторами тока.
С помощью подставки вакуумный выключатель крепится к фундаменту.
Принцип действия вакуумного выключателя
Принцип работы вакуумного выключателя образован на гашении электрической дуги, возникающей при размыкании контактов в вакууме. Большая электрическая прочность вакуумного промежутка обеспечивает надежное гашение дуги. Гашение электрической дуги обеспечивается отечественной вакуумной дугогасительной камерой КДВ 35-25/1600 УХЛ1 ИМПБ. 686484. 008ТУ.
Включение вакуумного выключателя ВБН/ЭЛКО/ТЭ-35-25/1600 производится за счет энергии электромагнитного привода. При подаче напряжения на катушку электромагнита включения якорь через механизм свободного расцепления и последовательно соединенные тяги, связывающие вал привода и валы полюсов, изоляционную тягу и узлы поджатия срабатывает и замыкает контакты в вакуумных камерах. Включенное положение вакуумного выключателя обеспечивается механической защелкой.
Отключение выключателя ВБН/ЭЛКО/ТЭ-35-25/1600 происходит за счет пружин привода, расположенных в крайних полюсах и пружин поджатия вакуумного выключателя. Электромагнит отключения вакуумного выключателя действует на защелку механизма свободного расцепления.
