ВБН-27,5 – вакуумный выключатель

ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ ВБН - 27,5:

I - рама; 2 - привод; 3 - фарфоровая крышка; 4 - опорный изолятор; 5 - выводы; 6 - крыш­ка; 7 - шкаф привода; 8 - подъемные кольца; 9 - кабельная муфта; 10 - болт заземления; 11 - счетчик; 12 - указатель положения; 13 - кнопка ручного отключения

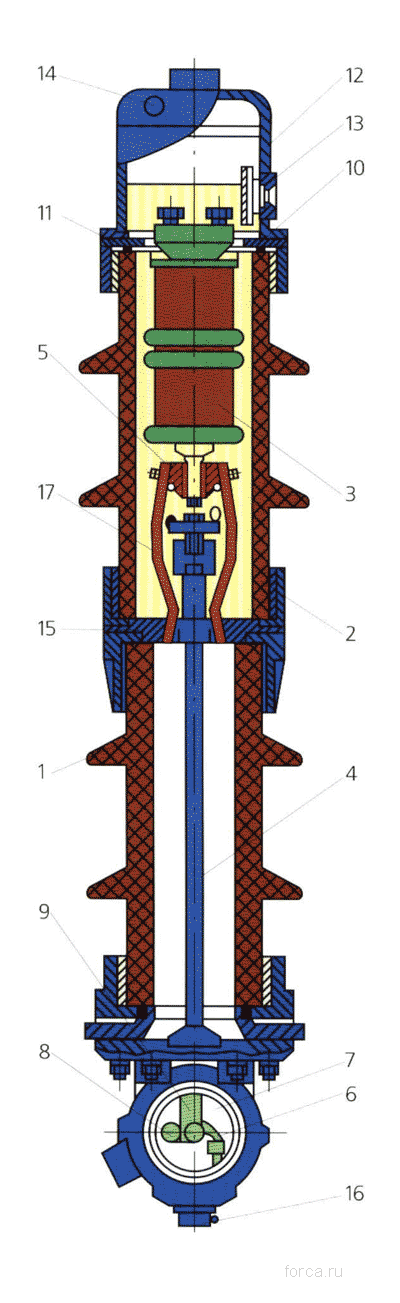

1 - опорный изолятор;

2 - фарфоровая покрышка;

3 - вакуумная камера;

4 - тяга;

5 - подвижный контакт;

6 - рычаг;

7 - приводной механизм выключателя;

8 - ось;

9 - вилка;

10, 11 и 15 - фланцы;

12 - колпак;

13 - маслоуказатель,

14 - отверстие для заливки масла;

15 - фланец;

16 - штуцер с отверстием для слива масла
