-10-12,5/800 2
Производитель: НПП "Контакт"
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 800
Номинальный ток отключения, кА: 12,5
Циклов ВО, при номинальном токе: 50000
Циклов ВО, при токе КЗ: 30
Электродинамическая стойкость (кА): 32
Ток термической стойкости, кА (с): 12,5 (3)
Собственное время отключения, мс: 40
Собственное время включения, мс: 100
Электромагнитный привод:
Номинальное напряжение цепей питания привода, В, не более
- постоянного тока 110; 220
- переменного тока. 220
Токи потребления электромагнита включения:
- при номинальном напряжении -220 В, А, не более 40
- при номинальном напряжении -110 В, А, не более 80
- при номинальном напряжении ~220 В, А, не более 40
Токи потребления электромагнита отключения:
- при номинальном напряжении -220 В, А, не более 1,5
- при номинальном напряжении -110 В, А, не более 3,0
- при номинальном напряжении ~220 В, А, не более 2,0
Электрическое сопротивление постоянному току главной цепи полюса, мкОм, не более 100
Ход подвижного контакта полюса выключателя, 6+2 мм
Масса выключателей , не более 60 кг

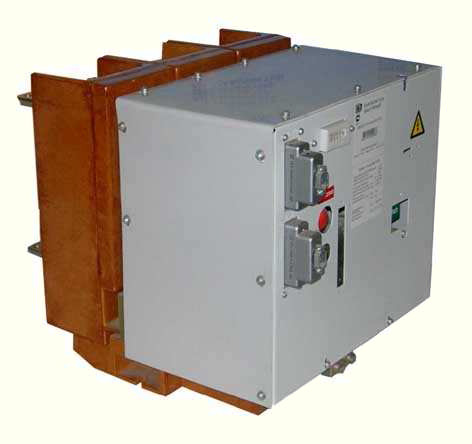

ВБЭМ-10-12,5/800 УХЛ2 - высоковольтный выключатель для частых коммутационных операций в ячейках КРУ, устанавливаемых в энергосистемах трехфазного тока частотой 50Гц с номинальным напряжением 10 (6) кВ, с изолированной или компенсированной нейтралью, а также в шкафах управления приемниками электрической энергии промпредприятий.
Допускается применение выключателей для пуска и отключения асинхронных двигателей с короткозамкнутым или фазным ротором, а также торможения указанных двигателей противотоком и отключения медленно вращающихся электродвигателей. В случае необходимости эксплуатации выключателей в условиях непредусмотренных в технических условиях, завод имеет возможность модернизации выключателя по заявке заказчика.
Выключатели ВБЭМ-10-12,5/800 УХЛ2 поставляются на все комплектные распределительные устройства - строительные предприятия России, Беларуси, Польши, а также широко используются для замены масляных и маломасляных выключателей, отработавших свой ресурс, по программе Ретрофит во всех КРУ и КСО прежних лет выпуска.
Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и КУЮЖ.674152.014ТУ
В выключателях применена камера дугогасительная вакуумная КЛВА2-10-20/1000УХЛ2 по МИБЛ.686484.020 ТУ.
1) выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2
по ГОСТ 15150-69;
2) - высоковольтный выключатель для работы на высоте над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 50°С;
4) нижнее значение температуры окружающего воздуха при эксплуатации минус 45°С;
5) относительная влажность воздуха при температуре +25°С 100% с конденсацией влаги;
6) атмосферные конденсированные осадки - в условиях выпадения росы.
- срок службы выключателей до среднего ремонта не менее 12 лет;
- срок службы до списания - 30 лет;
- срок гарантии со дня ввода в эксплуатацию - 5 лет.
Выключатель состоит из трех полюсов и привода, закрепленных на общем основании. Каждый полюс содержит вакуумную дугогасительную камеру (КДВ), механизм дополнительного поджатия контактов КДВ и токовыводы, конструктивно расположенные в корпусе. Выключатель оснащен пневматическим демпфером.
Электромагнитный привод через рычаг замыкает и размыкает контакты КДВ. Общее основание, корпус полюса, рычаг привода изготовлены из изоляционного прессматериала .
Электрическая схема блока питания и управления собрана на панели, закрепленной на корпусах дугогасительных блоков.
Выключатель имеет в своем составе аварийные расцепители максимального тока, минимального напряжения и расцепитель от независимого источника.

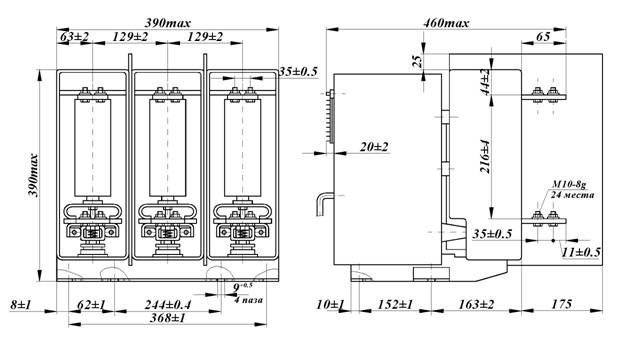

Габаритные размеры выключателя ВБЭМ-10-12,5/800 УХЛ2
