ВБЭК-35 (ВБЭС-35) вакуумный выключатель

Производитель: НПП "Контакт"
Номинальный ток, А 630, 1250, 1600
Номинальный ток отключения, кА 25 (31,5)
Сквозной ток короткого замыкания:
ток электродинамической стойкости, кА 64(80,3)
ток термической стойкости, кА 25(31,5)
время протекания тока термической стойкости, с 3
Собственное время включения, с, не более 0,15
Собственное время отключения, с, не более 0,04
Электрическое сопротивление постоянному току главной цепи полюса,
мкОм, не более 75 (60)
Ход подвижного контакта полюса, мм 16,5±0,5
Электромагнитный привод:
Номинальное напряжение цепи питания привода постоянного тока, В 110;220
Токи потребления электромагнита включения при номинальном напряжении:
-220 В постоянного тока, А, не более 50
-110 В постоянного тока, А, не более 100
Токи потребления электромагнита отключения при номинальном напряжении:
-220 В постоянного тока, А, не более 2,5
-110 В постоянного тока, А, не более 5
Масса выключателей, кг, не более:
выкатное исполнение 430

Выключатель ВБЭК-35 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в ячейках комплектных распределительных устройств в электрических сетях трёхфазного переменного тока частотой 50Гц с напряжением 35 кВ с изолированной или заземлённой нейтралью.
Выключатели соответствуют требованиям ГОСТ 68778, ГОСТ 18397-86 и КУЮЖ.674153.004ТУ.
Выключатели изготавливаются в двух исполнениях:

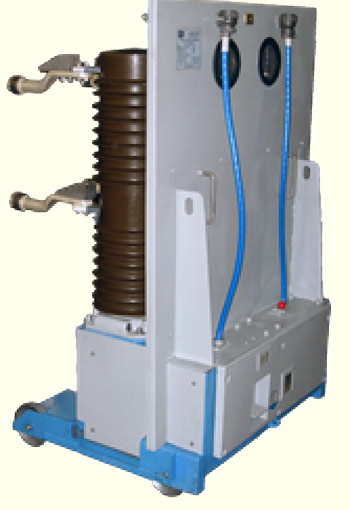

выкатном (ВБЭК);

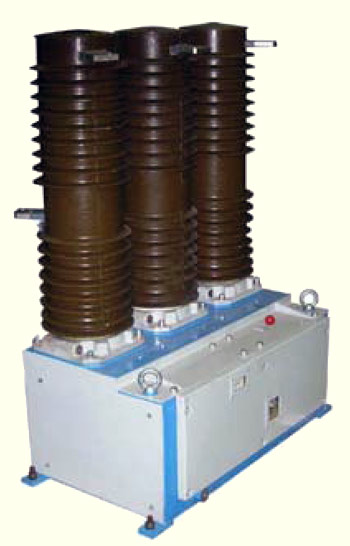

стационарном (ВБЭС).
Структура условного обозначения выключателя

Условия эксплуатации
Выключатель предназначен для работы в районах умеренного, холодного (УХЛ) климата, категории размещения 2 по ГОСТ 15150-69;
высота над уровнем моря до 1000 м;
верхнее значение температуры окружающего воздуха при эксплуатации плюс 50оС;
нижнее значение температуры окружающего воздуха при эксплуатации минус 60оС;
Требования к надежности
ресурс по механической стойкости не менее 30 000 циклов В-п-О, где tn -произвольная пауза;
ресурс по коммутационной стойкости при номинальном токе 1600 А - не менее 30 000 циклов В-Ш-О;
ресурс по коммутационной стойкости при номинальном токе отключения 25 (31,5) кА - не менее 100 операций О; из них 30 циклов В-О;
срок службы до списания - 30 лет;
срок гарантии со дня ввода в эксплуатацию - 5 лет.
Устройство и работа выключателя
Принцип работы выключателя основан на гашении в вакууме электрической дуги, возникающей при размыкании контактов. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой КДВ2-35-25/1600УХЛ2 ИМПБ. 686485.009 ТУ или КДВ3-35-31,5/1600 УХЛ2 МИБД.686485.036 ТУ.
Выключатель состоит из трёх полюсов. Они собраны на каркасе. В каркасе размещен электромагнитный привод постоянного тока. Выключатели изготавливаются в стационарном и выкатном варианте. Выкатной элемент имеет механизм блокировки, связанный с выключателем.
Включение выключателя
Операция включения выключателя происходит за счёт энергии включающего электромагнита и осуществляется подачей напряжения на его катушку.
Ручное неоперативное включение производится при регулировке выключателя с помощью винта ходового, устанавливаемого на приводе.
Оперативное включение выключателя вручную ЗАПРЕЩАЕТСЯ!
Отключение выключателя
Отключение выключателя производится, за счёт суммарной энергии запасённой при включении выключателя, отключающей пружиной механизма выключателя и пружинами дополнительного поджатия подвижных контактов дугогасительных камер.
Для выполнения операции отключения необходимо подать электрический сигнал на отключающий электромагнит привода. Возможно отключение выключателя путём воздействия вручную на красную рукоятку, расположенную над каркасом.

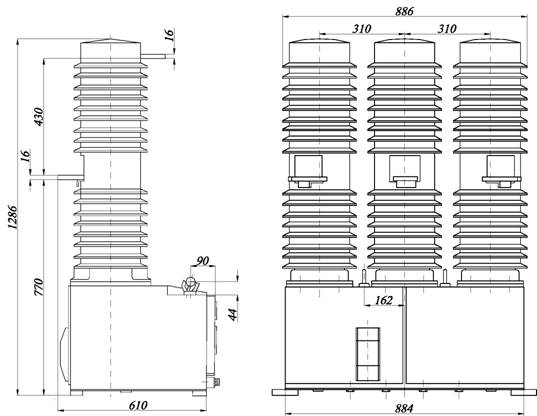

Габаритно-присоединительные размеры выключателя стационарного исполнения
типа ВБЭС-35 УХЛ2

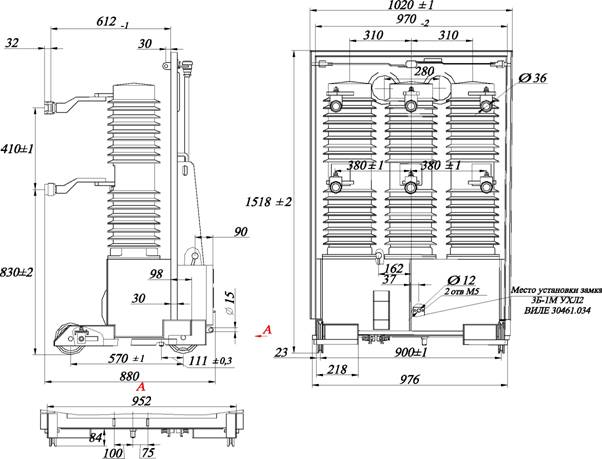

Габаритно-присоединительные размеры выключателя выкатного исполнения
типа ВБЭК-35 УХЛ2
