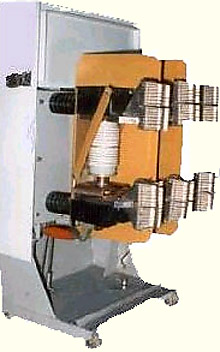

ВБЭК-10-31,5/2000, 2500, 3150 вакуумный выключатель

Производитель:
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 2000, 2500, 3150
Номинальный ток отключения, кА: 31,5
Циклов ВО, при номинальном токе: 4 000
Циклов ВО, при номинальном токе отключения: 35
Электродинамическая стойкость (кА): 80
Ток термической стойкости, кА (с): 31,5 (3)
Собственное время отключения, мс: 50
Собственное время включения, мс: 220
Масса, кг: не более 260
Ход подвижного контакта полюса, мм 14
Срок службы до среднего ремонта, лет, не менее 12
Срок службы выключателя до его списания, лет 25
ширина ,высота ,глубина, мм 642x950x660
Электрическое сопротивление постоянному току
главной цепи полюса, мкОм, не более 15

ВБЭК-10-31,5/2000, ВБЭК-10-31,5/2500, ВБЭК-10-31,5/3150 – выкатные вакуумные выключатели для работы в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 10 (6) кВ с изолированной или компенсированной нейтралью для коммутаций электрических цепей при нормальных и аварийных режимах.

Общий вид, габаритные, установочные и присоединительные размеры выключателя ВБЭК-10-31,5

Условия эксплуатации выключателя

- выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
- выключатели предназначены для работы на высоте над уровнем моря до 1000 м;
- верхнее значение температуры окружающего воздуха при эксплуатации + 55 °С;
- нижнее значение температуры окружающего воздуха при эксплуатации - 60 °С;
- относительная влажность воздуха при температуре +25 °С 100% с конденсацией влаги;
- атмосферные конденсированные осадки – в условиях выпадения росы.
