ВБЭК-10-20/630, 1000, 1600 вакуумный выключатель

Производитель:
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 630, 1000, 1600
Номинальный ток отключения, кА: 20
Циклов ВО, при номинальном токе: 4 000
Циклов ВО, при номинальном токе отключения: 50
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)
Собственное время отключения, мс: 50
Собственное время включения, мс: 220
Масса, кг: не более 260
Ход подвижного контакта полюса, мм 14
Срок службы до среднего ремонта, лет, не менее 12
Срок службы до списания, лет 25

ВБЭК-10-20/630, ВБЭК-10-20/1000, ВБЭК-10-20/1600 – выкатные вакуумные выключатели для работы в сетях трехфазного переменного тока частотой 50 Гц с номинальным напряжением 10 (6) кВ с изолированной или компенсированной нейтралью для коммутаций электрических цепей при нормальных и аварийных режимах.

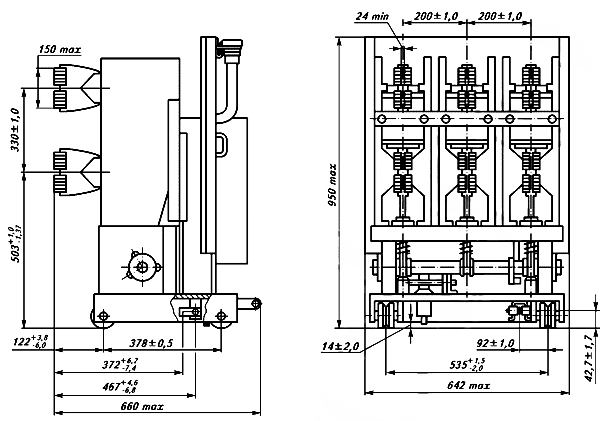

Общий вид, габаритные, установочные и присоединительные размеры выключателя ВБЭК-10-20

Условия эксплуатации выключателя

- выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
- выключатели предназначены для работы на высоте над уровнем моря до 1000 м;
- верхнее значение температуры окружающего воздуха при эксплуатации + 55 °С;
- нижнее значение температуры окружающего воздуха при эксплуатации - 60 °С;
- относительная влажность воздуха при температуре +25 °С 100% с конденсацией влаги;
- атмосферные конденсированные осадки – в условиях выпадения росы.
