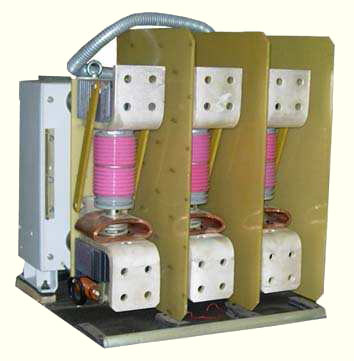

ВБЭ-10-31,5/2000 УХЛ2 вакуумный выключатель

Производитель: НПП "Контакт"
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 2000
Номинальный ток отключения, кА: 31,5

Собственное время включения, с, не более	0,1
Собственное время отключения, с, не более	0,04
Сквозной ток короткого замыкания:
- ток электродинамической стойкости, кА	80
- ток термической стойкости, кА	31,5
- время протекания тока термической стойкости, с	3
Номинальное напряжение цепей питания привода, В
- постоянного тока;	110;220
- переменного тока	220
Ток потребления электромагнита включения при номинальном напряжении:
- 220В переменного тока, А, не более	45
- 110/220В постоянного тока, А, не более	95/50
Ток потребления электромагнита отключения при номинальном напряжении:
- 220В переменного тока, А, не более	2
- 110; 220В постоянного тока, А, не более	3;1,5
Расцепитель минимального напряжения:
- номинальное напряжение переменного тока, В;	100
- напряжение срабатывания, В	от 0,35 до 0,5 ном.
- напряжение возврата, В, не более	0,85 ном.
- выдержка времени срабатывания при полном снятии напряжения (в зависимости от величины подключенной ёмкостной	0,8 или 1,6 или 2,4
батареи, входящей в состав выключателя), с, не более	или 3,2 или 4
- отклонение времени срабатывания относительно среднего
значения при полном снятии напряжения, с, не более	±0,3
- потребление мощности при подтянутом якоре и при номинальном напряжении, ВА, не более	30
Расцепитель с питанием от независимого источника:
- номинальное напряжение питания постоянного тока, В	220
- ток потребления при номинальном напряжении, А, не более	0,5
Расцепитель максимального тока:
- ток срабатывания, А	3 или 5
- потребление мощности при неподтянутом якоре, ВА, не более	30
Масса выключателей должна быть не более:
- стационарного исполнения, кг	198
- выкатного исполнения, кг	245

Назначение и область применения выключателя

ВБЭ-10-31,5/2000 УХЛ2 - высоковольтный выключатель для частых коммутаций электрических цепей при нормальных и аварийных режимах в ячейках комплектных распределительных устройств в электрических сетях трехфазного переменного тока частотой 50 Гц с напряжением 10 (6) кВ с изолированной или компенсированной нейтралью.
Выключатели поставляются на все комплектные распределительные устройства - строительные предприятия России, Белоруссии, Украины, Польши, а также широко используются для замены масляных и маломасляных выключателей, отработавших свой ресурс, по программе Ретрофит во всех КРУ и КСО прежних лет выпуска. Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86, КУЮЖ. 674152. 016ТУ, КУЮЖ.674152.021ТУ. Поставка выключателей осуществляется согласно опросного листа.

Структура условного обозначения выключателя

Категория размещения по ГОСТ 15150-69 Вид климатического исполнения по ГОСТ 15150-69 Номинальный ток, А Номинальный ток отключения, кА Номинальное напряжение, кВ Порядковый номер исполнения Условное обозначение конструктивного исполнения: стационарный (С) или выкатной (К) Привод электромагнитный Вакуумный Выключатель

Условия эксплуатации

1) выключатели изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69;
2) ВБЭ-10-31,5/2000 УХЛ2 - высоковольтный выключатель для работы на высоте над уровнем моря до 1000 м;
3) верхнее значение температуры окружающего воздуха при эксплуатации плюс 50°С;
4) нижнее значение температуры окружающего воздуха при эксплуатации минус 60°С;
5) относительная влажность воздуха при температуре +25°С 100% с конденсацией влаги;
6) атмосферные конденсированные осадки - в условиях выпадения росы.

Требования к надежности

1) ресурс по механической стойкости - 50000 циклов В- tn -О;
2) ресурс по коммутационной стойкости при нагрузочных токах -50000 циклов В-tn-O, где tn- произвольная пауза;
3) ресурс по коммутационной стойкости при номинальном токе отключения - 100 циклов ВО;
4) срок службы выключателей до среднего ремонта не менее 15 лет;
5) срок службы до списания - 30 лет;
6) срок гарантии со дня ввода в эксплуатацию - 5 лет.
Примечание: Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутационной или механической стойкости.

Устройство и работа выключателя

Принцип работы выключателя основан на гашении в вакууме электрической дуги, возникающей при размыкании контактов. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой КДВА2-10-31,5/1600 УХЛ2 М�БД.686484. 011ТУ.
Выключатель состоит из следующих основных частей:
1) Три полюса с единым приводом на все полюса. Каждый полюс содержит вакуумную дугогасительную камеру (КДВ) и узлы поджатия контактов КДВ, закреплённые на раме привода.
2) Рама, на которой в подшипниках качения установлен вал выключателя, узел пружины отключения, встроенные электромагниты включения и отключения и блоки сигнализации.
3) Вал выключателя, который предназначен для перемещения контактов КДВ за счёт тягового усилия электромагнита включения и энергии, запасённой в узле пружины отключения, а также осуществляет кинематическую связь с блоками сигнализации.
4) Узел пружины отключения, который предназначен для отключения выключателя и амортизации удара при отключении выключателя.
5) Электромагнит включения, который предназначен для оперативного включения выключателя.
6) Электромагнит отключения и расцепители, которые предназначены для оперативного и аварийного отключения выключателя.
7) Блоки сигнализации, которые предназначены для обеспечения работы схемы управления выключателя и сигнализации положения выключателя.
Встроенные электромагниты включения и отключения имеют возможность воздействовать на механизм свободного расцепления, обеспечивая тем самым управление выключателем.

Включение выключателя

В исходном положении контакты камеры дугогасительной вакуумной разомкнуты, выключатель удерживается отключающей пружиной в отключенном положении.
Оперативное включение производится подачей напряжения на электромагнит, якорь электромагнита втягивается и через блок защелок поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок-контактов узла контактного и постановка на механическую защелку. Происходит включение выключателя.
Ручное неоперативное включение осуществляется поворотом вала привода вниз трубой, которая надевается на рычаг привода. Для ручного включения выключателя крышку, необходимо снять. Ручное включение выключателя под нагрузку ЗАПРЕЩАЕТСЯ!

Отключение выключателя

При подаче сигнала на электромагнит отключения или на один из расцепителей максимального тока, или на расцепитель минимального напряжения, или на расцепитель от независимого источника тока тяги электромагнитов воздействуют на блок защелок. Блок защелок освобождает вал привода. За счет энергии, запасенной пружинами поджатия контактов КДВ блоков дугогасительных и отключающей пружины, вал привода выключателя возвращается в исходное положение. Происходит отключение выключателя. Механизм привода подготовлен к включению.
Ручное оперативное и неоперативное отключение выключателя осуществляется красной кнопкой, расположенной на панели выключателя.

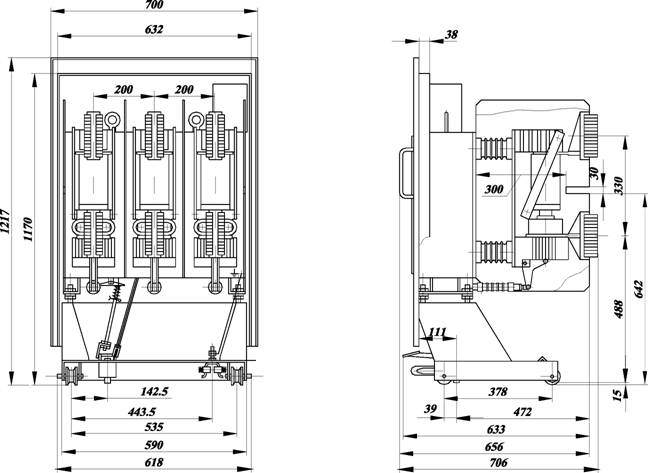

Габаритные и установочно-присоединительные размеры выключателя ВБЭ-10-31,5/2000—3150 для ячеек К-105 (выкатное исполнение)

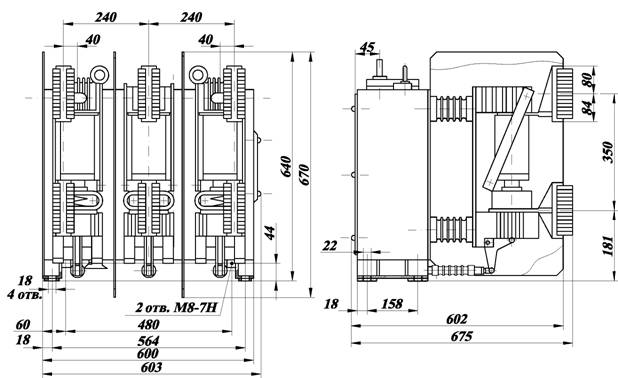

Габаритные и установочно-присоединительные размеры выключателя ВБЭ-10-31,5/2000—3150
(стационарное исполнение)

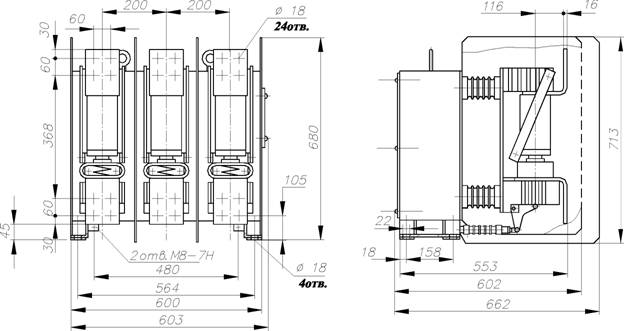

Габаритные и установочно-присоединительные размеры выключателя ВБЭ-10-31,5/2000—3150 для ячеек К-61 М (стационарное исполнение)

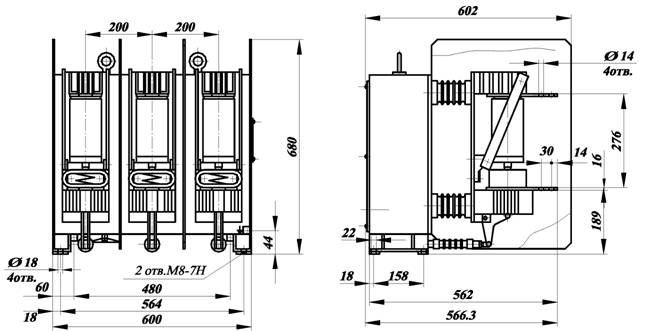

Габаритные и установочно-присоединительные размеры выключателя ВБЭ-10-31,5/2000—3150 для ячеек К-59 (стационарное исполнение)
