ВБЧ-СЭ вакуумный выключатель
Производитель: ЭЛКО Основные технические данные
| ВБЧ-С-10-20; ВБЧ-С-10-31,5 | |
| Номинальное напряжение, кВ: | |
| для исполнения УХЛ2 | 10 |
| для исполнения Т3 | 11 |
| Номинальный ток, А | |
| для исполнения УХЛ2; |
630, 1000, 1600 |
| для исполнения Т3 |
630, 1000, 1250 |
| Номинальный ток отключения, кА | 20 31,5 |
| Ток включения, кА | 31,5 |
| Ток термической стойкости в течение 3 с, кА |
20 31,5 |
| Ток электродинамической стойкости, кА | 51 81 |
| Номинальное напряжение цепей управления и элементов вспомогательных цепей от сети переменного тока через выпрямительный блок, В | 220 |
| Ток потребления электромагнита включения, А |
60-70 |
| Ток потребления электромагнита отключения, А |
2,5 |
| Емкость конденсатора для срабатывания электромагнита отключения, мкФ. не менее |
144 |
| Электрическое сопротивление токопровода главной цепи , мкОм: | |
| 630A | 85 |
| 1000A | 65 |
| 1250A | 40 |
| 1600A | 40 |
| Ход подвижного контакта, мм |
8+1 |
| Собственное время включения, с, не более |
0,1 |
| Собственное время отключения, с, не более |
0,02 |
| Полное время отключения, с, не более |
0,04 |
| Циклы операций по ГОСТ 687-78 Ресурс по коммутационной стойкости, циклы “В-tn-О” |
Цикл1: О-0,3с-ВО-180с-ВО Цикл1а: О-0,3с-ВО-20с-ВО 30000 |
| Ресурс по механической стойкости , циклы “В- tn -О” | 30000 |
| Ресурс по коммутационной стойкости при номинальном токе отключения, циклы “ВО” | 50 |
| Срок службы до списания, лет | 25 |
| Габаритные, установочные и присоединительные размеры выключателей | См. рисунок |
Вакуумные выключатели ВБЧ-СЭ - предназначены для коммутации электрических цепей при нормальных и аварийных режимах в промышленных и сетевых установках, в сетях трехфазного переменного тока с изолированной или заземленной через дугогасительный реактор нейтралью частоты 50 и (60 Гц), на номинальное напряжение до 12 кВ.
Устанавливаются в КРУ (типа КРУЭ-10, КРУЭП-10, ПП-10-6/630 ХЛ1) экскаваторов, нефтебуровых установок, передвижных электростанций и переключательных пунктов.
Вакуумные выключатели ВБЧ-СЭ изготавливаются в выкатном исполнении.
Вакуумные выключатели ВБЧ-СЭ соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и ТУ16-90 ИНЛЯ.674152.013ТУ
Верхнее рабочее значение температуры воздуха при эксплуатации, не более:
для исполнения УХЛ2 - 40°С;
для исполнения Т3 - 45°С;
Нижнее рабочее значение температуры воздуха при эксплуатации: не менее:
для УХЛ2 - минус 60° С;
для Т3 – минус 10° С;
Относительная влажность воздуха 80% при 20° С;
Окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69
Значения механических воздействующих факторов внешней среды соответствуют:
Вибрационные нагрузки в диапазоне от 1 до 35 Гц для степени жесткости 1 по ГОСТ 17516.1-90;
Одиночные ударные с ускорением до 3 g длительностью от 2 до 20 мс.
Рабочее положение выключателя в пространстве - вертикальное.
Выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°.

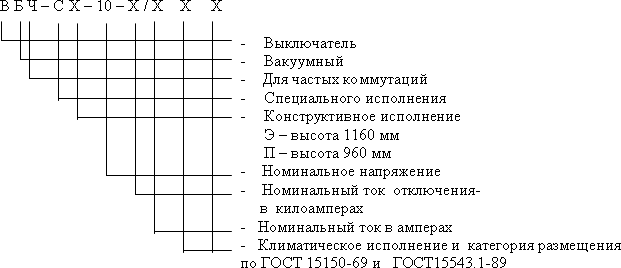

Структура условного обозначения
Габариты выключателя
Типоисполнение выключателя |
Н.мм |
Н1 ,мм |
Н2.мм |
Нз,мм |
Н4,мм |
Масса, кг |
ВБЧ—СЭ—10—20(31.5) |
1154 |
564 |
620 |
540 |
426 |
108 |
ВБЧ-СП-10-20(31,5) |
954 |
364 |
420 |
340 |
226 |
102 |
Габаритные, установочные и присоединительные размеры выключателей
Назначение схемы управления.
Гарантии изготовителя
Гарантийный срок эксплуатации - 7 лет со дня ввода в эксплуатацию.
