ВБ-35-25/1250 вакуумный выключатель

Производитель: НПП "Контакт"
Номинальное напряжение, кВ: 35
Наибольшее рабочее напряжение, кВ 40,5
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 25
Циклов ВО, при номинальном токе: 30000
Циклов ВО, при токе КЗ: 30
Электродинамическая стойкость (кА): 63
Ток термической стойкости, кА (с): 25 (3)
Собственное время отключения, мс: 40
Собственное время включения, мс: 130
Масса, кг: 330 - стационарное исполнение, 430 - выкатное исполнение
Электрическое сопротивление постоянному току главной цепи полюса, мкОм, не более 75 (60)

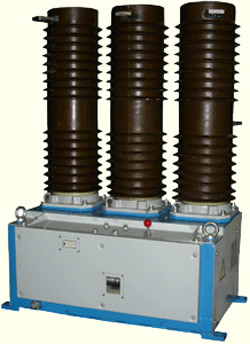

ВБ-35-25/1250 – вакуумный выключатель, предназначен для коммутации электрических цепей при нормальных и аварийных режимах в ячейках распределительных устройств в электрических сетях трёхфазного переменного тока частотой 50Гц с напряжением 35 кВ с изолированной или заземлённой нейтралью. Выключатели комплектуются вакуумными дугогасительными камерами КДВ2-35-25/1600УХЛ2 ИМПБ. 686485.009 ТУ или КДВ3-35-31,5/1600 УХЛ2 МИБД.686485.036 ТУ, привод электромагнитный (110, 220 В). Выключатель ВБ-35-25/1250 выпускается в выкатном или стационарном исполнениях (на фото – стационарный вариант). Выкатной элемент имеет механизм блокировки, связанный с выключателем.

- срок службы до списания - 30 лет;
- срок гарантии со дня ввода в эксплуатацию - 5 лет.

Условия эксплуатации выключателя

- выключатель предназначен для работы в районах умеренного, холодного (УХЛ) климата, категории размещения 2 по ГОСТ 15150-69;
- высота над уровнем моря до 1000 м;
- верхнее значение температуры окружающего воздуха при эксплуатации +50 °С;
- нижнее значение температуры окружающего воздуха при эксплуатации минус +60 °С;

Размеры выключателя ВБ-35 стационарного исполнения.

Размеры выключателя ВБ-35 выкатного исполнения.
