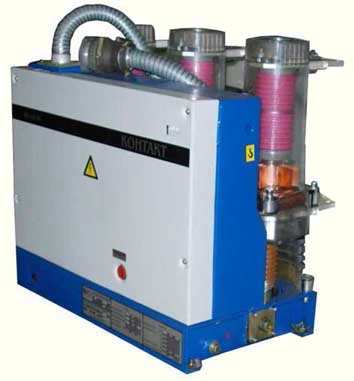

ВБ-10-20/1250 У2 вакуумный выключатель

Производитель: НПП "Контакт"
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 1250
Номинальный ток отключения, кА: 20
Электродинамическая стойкость (кА): 51
Ток термической стойкости, кА (с): 20 (3)

Собственное время включения, с, не более
- электромагнитным приводом;	0,06
- пружинно-магнитным приводом	0,07
Собственное время отключения, с, не более	0,04
Расщепитель минимального напряжения:
- номинальное напряжение переменного тока, В;	100
- диапазон напряжения срабатывания, В;	35 - 50
- напряжение возврата, В; не более	85
- выдержка времени срабатывания при полном снятии напряжения
(в зависимости от величины подключенной емкостной батареи,	0,8 или 1,6 или 2,4 или 3,2 или
входящей в состав выключателя),с;	4
- отклонение времени срабатывания относительно среднего значения при полном снятии напряжения, с, не более	± 0,3
- мощность потребления при подтянутом якоре и при номинальном
напряжении, ВА, не более	30
Расщепитель с питанием от независимого источника:
- номинальное напряжение питания, В постоянный /переменный	220
- ток потребления при отключении, А, не более постоянный /переменный	0,45/2,0
Расщепитель максимального тока:
- ток срабатывания, А	2,4 или 3,3
- потребление мощности при неподтянутом якоре, ВА, не более	30
Номинальное напряжение цепей питания привода, В, не более
- постоянного тока;	110;220
- переменного тока.	220
Пружинный привод:
Ток потребления электромагнита при напряжении 110;220/220 В, А
- включения;	0,9; 0,45/2
- отключения;	0,9; 0,45/2
- завода пружины включения	6;3,0/3,0
- время заводки включающей пружины, с, не более	20
Электромагнитный привод
Ток потребления электромагнита при напряжении 110;220/220 В, А
- при включении выключателя;	70;35/35
- при отключении выключателя	0,9; 0,45/2
Масса выключателей должна быть не более:
- с электромагнитным приводом, кг	86
- с пружинным приводом, кг	90

ВБ-10-20/1250 У2 - вакуумный высоковольтный выключатель для частых коммутаций электрических цепей при нормальных и аварийных режимах в ячейках комплектных распределительных устройств в электрических сетях трехфазного переменного тока частотой 50Гц с напряжением 10 (6) кВ с изолированной или компенсированной нейтралью.
Выключатели ВБ-10-20/1250 У2 поставляются на все комплектные распределительные устройства - строительные предприятия России, Беларуси, Польши, а также широко используются для замены масляных и маломасляных выключателей, отработавших свой ресурс, по программе Ретрофит во всех КРУ и КСО прежних лет выпуска.
Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и КУЮЖ.674152.012ТУ, КУЮЖ.674152.025ТУ
Выключатели имеют два исполнения по виду привода:
- с пружинным приводом (ВБП)
- с электромагнитным приводом (ВБМ);

Структура условного обозначения выключателя

Категория размещения по ГОСТ 15150-69 Вид климатического исполнения по ГОСТ 15150-69 Номинальный ток, А (630, 1000, 1250, 1600) Номинальный ток отключения, кА Номинальное напряжение, кВ Вид привода: (М - электромагнитный; П - пружинный) Вакуумный Выключатель

Требования к надежности выключателя

1) ресурс по механической стойкости выключателя ВБ-10-20 (31,5):
- с электромагнитным приводом - 50 000 циклов В- tn -О;
- с пружинным приводом - 40 000 циклов В- tn -О;
2) ресурс по коммутационной стойкости при нагрузочных токах для выключателя:
- с электромагнитным приводом - 50 000 циклов В-tn-O;
- с пружинным приводом - 40 000 циклов В-tn-O;
3) ресурс по коммутационной стойкости при номинальном токе отключения - 150 циклов ВО;
4) срок службы выключателей до среднего ремонта не менее 12 лет;
5) срок службы до списания - 30 лет;
6) срок гарантии со дня ввода в эксплуатацию - 5 лет.
Примечание: Срок службы указан для выключателей, у которых не исчерпан ресурс по коммутационной или механической стойкости.

Устройство и работа выключателя

Выключатель вакуумный представляет собой аппарат трёхполюсного исполнения с функционально зависимыми полюсами со встроенным приводом. Операции включения осуществляются приводом прямого действия за счет тягового усилия электромагнита включения (выключателей с электромагнитным приводом) или приводом косвенного действия за счёт тягового усилия пружины включения (выключателей с пружинным приводом). Отключение выключателя (в том числе автоматическое отключение при токах короткого замыкания или перегрузках) осуществляется за счет энергии, запасенной пружиной отключения выключателя при включении.

Гашение дуги в выключателе осуществляется вакуумными дугогасительными камерами (КДВ). Электрическая дуга, благодаря специальной форме контактов, создающих собственное продольное (аксиальное) магнитное поле с диффузионной формой горения дуги, распадается и гасится при переходе тока через ноль. Благодаря высокой электрической прочности вакуумного промежутка в течение долей секунды между контактами восстанавливается напряжение.
Выключатель состоит из трех полюсов, закрепленных на корпусе привода выключателя. Каждый полюс содержит вакуумную дугогасительную камеру, механизм дополнительного поджатия контактов КДВ и токовыводы.
1) Пружинный привод состоит из электромагнита взвода пружины, пружины включения, электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения и аварийных расцепителей. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе привода.
2) Электромагнитный привод состоит из электромагнита включения, блока механических защёлок, демпфирующего гидравлического устройства, электромагнита отключения и аварийных расцепителей. Электрическая схема блока питания и управления выключателем собрана на панели, закреплённой в корпусе выключателя.

Включение выключателя

В исходном положении контакты камеры дугогасительной вакуумной разомкнуты, выключатель удерживается отключающей пружиной в отключенном положении.
1) Оперативное включение выключателя с пружинным приводом производится нажатием кнопки «ВКЛ» или подачей напряжения на включающий электромагнит, при этом пружина включения, предварительно взведённая электромагнитом заводки или вручную, поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок-контактов узла контактного и постановка на механическую защелку. Происходит включение выключателя. После включения выключателя автоматически подается команда на электромагнит взвода пружины включения. Включённый выключатель с взведённой пружиной включения позволяет выполнить циклы АПВ: п. 1, 1 а, 2 по ГОСТ 687-78.
Для ручного включения выключателя с пружинным приводом необходимо предварительно рычагом взвести включающую пружину. После чего производится как оперативное, так и неоперативное включение выключателя нажатием на кнопку «ВКЛ».
2) Оперативное включение выключателя с электромагнитным приводом производится подачей напряжения на электромагнит, якорь электромагнита втягивается и поворачивает вал привода. Рычаги, связанные с валом тяговыми изоляторами, замыкают контакты КДВ и создают усилие поджатия контактов КДВ. Одновременно при повороте вала производится взвод отключающей пружины, переключение блок контактов узла контактного и постановка на механическую защёлку. Происходит включение выключателя.
Ручное неоперативное включение выключателя с электромагнитным приводом осуществляется поворотом вала рычагом.
Ручное включение выключателя с электромагнитным приводом под нагрузку ЗАПРЕЩАЕТСЯ!

Отключение выключателя

При подаче сигнала на электромагнит отключения или аварийного сигнала на один из расцепителей максимального тока, или на расцепитель минимального напряжения, или на расцепитель от независимого источника тока тяги электромагнитов воздействуют на защелку. Блок защелок освобождает вал привода. За счет энергии, запасенной пружинами поджатия контактов КДВ блоков дугогасительных и отключающей пружины, вал привода выключателя ВБ-10-20/1250 У2 возвращается в исходное положение. Происходит отключение выключателя. Механизм привода подготовлен к включению.
Ручное оперативное и неоперативное отключение выключателя осуществляется красной кнопкой «ОТКЛ», расположенной на панели выключателя.

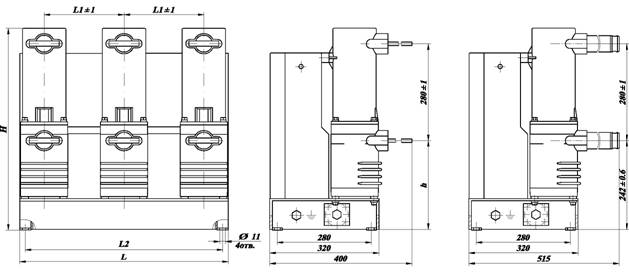

Габаритные и установочно-присоединительные размеры выключателя

Условное	Размеры, мм					Рис.
обозначение	H	h	L	l1	l2
ВБ-10-20	568	242	456	150	432	справа
	565	242	540	200	516	слева
	565	242	600	230	576	слева
