вакуумный выключатель

Электрическая прочность вакуумного промежутка во много раз больше, чем воздушного промежутка при атмосферном давлении. Это свойство используется в вакуумных дугогасительных камерах КДВ. Рабочие контакты имеют вид полых усеченных конусов с радиальными прорезями. Такая форма контактов при размыкании создает радиальное электродинамическое усилие, действующее на возникающую дугу и заставляющее перемещаться ей через зазоры на дугогасительные контакты.

На рис. 1, а показан общий вид вакуумного выключателя ВВК-35Б-20/1000У1, предназначенного для частых коммутаций в нормальных и аварийных режимах в электроустановках 35 кВ. Выключатель рассчитан на открытую установку. На общей раме крепятся с помощью фарфоровых изоляторов три полюса. В каждом полюсе (рис. 4.8,6) в фарфоровом изоляторе 3, армированном фланцами 2 и 6, заключена дугогасительная камера 5. Для надежной изоляции полюсы заливаются маслом, и в крышке 1 имеется маслоуказатель. Механизм привода полюса 8 тягами 7 и 4 связан с подвижным контактом. Гашение дуги осуществляется в вакуумной камере 5.

Вакуумный выключательВакуумный выключатель
Рис.1 Вакуумный выключатель ВВК-35Б-20/1000У1:

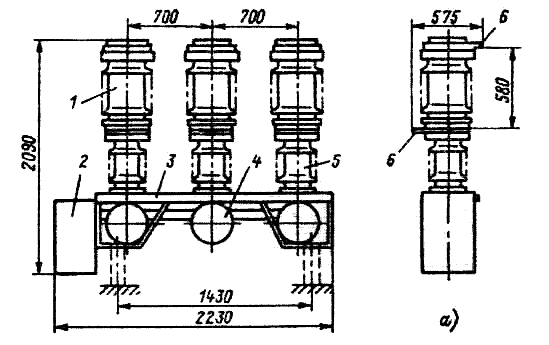

а - общий вид: 1- полюс; 2 - привод; 3 - рама; 4 - механизм привода полюса; 5 - опорный изолятор; 6 - токоведущие шины;

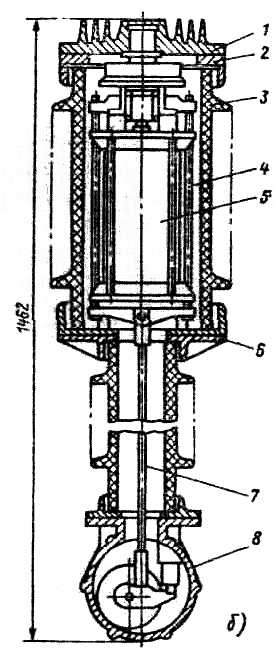

б - полюс выключателя: 1 - крышка; 2, 6 - фланцы; 3 - фарфоровый изолятор; 4,7 - тяги; 5 - вакуумная камера; 8 - механизм привода

Достаточно широкое применение получили вакуумные выключатели нагрузки ВНВ, рассчитанные на отключение номинальных токов. Вакуумные выключатели в мировой практике применяются в установках 500 кВ включительно.

Достоинства вакуумных выключателей: простота конструкции; высокая степень надежности, высокая коммутационная износостойкость, малые размеры, пожаро- и взрывобезопасность, отсутствие шума при операциях; отсутствие загрязнения окружающей среды, малые эксплуатационные расходы.

Недостатки вакуумных выключателей: сравнительно небольшие номинальные токи и токи отключения, возможность коммутационных перенапряжений при отключении малых индуктивных токов.
