Вакуумные выключатели OVB-VBF

Вакуумные выключатели наружной установки OVB-VBF для напряжений 20/35 кВ

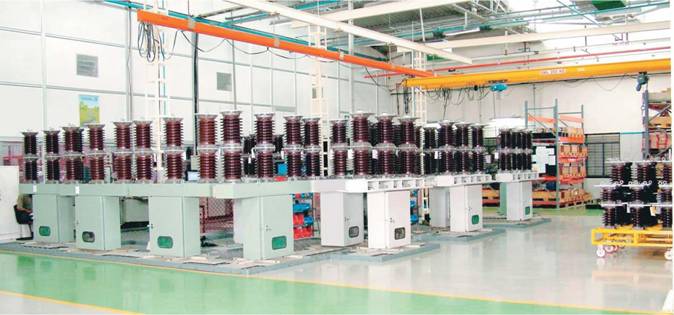

АББ - мировой лидер

АББ является мировым лидером в области электроэнергии и систем автоматизации. Продукция АББ позволяет промышленным и коммунальным предприятиям повышать производительность при одновременном снижении воздействия на окружающую среду. Группа компаний АББ работает в 100 странах мира.

АББ имеет широкий спектр установленного оборудования, а также разветвленные маркетинговые и сервисные системы.

Разработки компании включают оборудование по электро-, газо- и водоснабжению, как для промышленных, так и для коммерческих потребителей, в том числе, системы выработки электроэнергии, ее передачи и распределения.

Предлагаемая продукция охватывает широкий спектр технологий по всему диапазону напряжений,

включая наружные и внутренние выключатели, воздушные и элегазовые распредустройства, измерительные трансформаторы, разъединители, конденсаторы, компенсаторы реактивной мощности, силовые и распределительные трансформаторы и также распредустройства, такие как компактные подстанции вторичного распределения и кольцевые устройства сети.

Преимущества АББ

1. 120 лет разработок и инноваций
2. Не имеющая аналогов область компетенции
3. Широкий мировой опыт
4. Поставка готовых комплексных решений
5. Огромная база установленной продукции
6. Экологически чистые технологии

Приверженность к качеству и устойчивому развитию

Все производство АББ отвечает высоким стандартам качества и нормам защиты окружающей среды в соответствии с ISO 9001 и ISO 14001. Сертифицировано ведущими мировыми организациями.

Отличительные характеристики OVB-VBF

Выключатель разработан и испытан в соответствии с ГОСТ 687 - 78

Размыкание цепи в вакуумной камере

Фарфоровые конструкции, пригодные для наружной установки, обеспечивающие защиту от огня и в опасных условиях

Большой жизненный ресурс благодаря вакуумным технологиям, высокий уровень изоляции и способности дугогашения.

Соответствует режимам работы в автоматическом рабочем цикле 0-0.3 сек- BO-3 мин.-BO и BO-15 сек.-BO

Простой и надежный пружинный механизм минимизирует затраты энергии и обеспечивает большой срок службы

Простая установка - с возможностью увеличения конструкции

В комплекте выключатель может поставляться как одно целое с внесением минимальных изменений на месте установки

Применение

1. Распределительные сети
2. Коммутация конденсаторов
3. Часто коммутируемые рабочие режимы
4. Переключение дуговых электропечей
5. Быстрые АПВ
6. Коммутирование трансформаторов и реакторов без нагрузки

Конструкция

Полюсный узел

1. Полюсный узел состоит из трех полюсов и общего соединяющего канала
2. Каждый полюс включает в себя вакуумную камеру, контакты ТТ и изолированную тягу, размещенную в фарфоровом корпусе
3. Прочный корпус для защиты от огня и тяжелых погодных условий.
4. Первичные разъемы терминала могут быть выполнены как NEMA 4
5. Все три полюса монтируются на один общий соединяющий канал
6. Полюса связаны общим тяговым устройством
7. Простой дизайн - минимум запасных частей

Шкаф управления

Вид сзади с открытой задней дверцей

Шкаф управления изготавливается из окрашенной мягкой (малоуглеродистой) стали с возможностью оцинковки. В нем расположен пружинный механизм, который механически связан со всеми тремя полюсами. Шкаф также включает следующее:

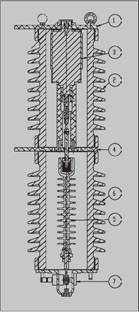

Вид полюса в разрезе

1. Верхний терминал 5. Изолированная тяга
2. Изолятор дугогасительной 6. Опорный изолятор камеры 7. Корпус для нижнего углового
3. Вакуумная камера рычага
4. Нижний терминал

Антиконденсационный нагреватель Индикатор состояния выключателя Счетчик коммутаций Переключатели управления Реле защиты от прыганья Предохранители переменного / постоянного тока Вспомогательная проводка Клемная панель

Установочная конструкция

Для установки выключателя используются угловые опоры из крепкой прессованной стали, которые могут быть наращены, для крепления трансформаторов тока, по требованию заказчика.

Привод

Привод с электрическим вспомогательным оборудованием

Для высокой рабочей надежности и минимального тех обслуживания, используется простой и прочный пружинный механизм.

Характеристики вакуумного выключателя наружной установки

1. Выполнение цикла О-В-О без перезарядки
2. Сжатие пружин выполняется двигателем менее чем за 15 секунд
3. Механич./электрическая защита от прыганья
4. Обеспечение ручным взводом пружин
5. Применимо для быстрых АПВ
6. Включение в ручную и через катушку
7. Механическая индикация «включено- выключено» и «пружина взведена»
8. Дополнительные контакты: 13 НО+13 НВ
9. Дополнительная катушка расцепления (по заказу)

Замыкающая / размыкающая катушка	Дополнительные контакты	Двигатель сжатия пружины

Сертифицированные типовые испытания

Каждый выключатель подвергается типовым испытаниям в согласно IEC 62271 - 100

1. Проверка составляющих частей
2. Низкое/ Высокое / Номинальное напряжение замыкающей катушки: на 85%, 110% & 100% номинального напряжения
3. Низкое/ Высокое / Номинальное напряжение размыкающей катушки: на 70%, 110% и 100% номинального напряжения
4. Низкое/ Высокое / Номинальное напряжение двигателя сжатия пружины на 85%, 110% и 100% номинального напряжения
5. Действие свободного расцепления
6. Управляющая проводка: 2000В к земле на 1 минуту (если приемлемо)
7. Тест на устойчивость к напряжению промышленной частотой
8. Скорость размыкания и замыкания
9. Сопротивление контактов
10. Тест на защиту от прыганья

Технические характеристики

		OVB-VBF 24			OVB-VBF 36			OVB-VBF 40.5
Стандарт	IEC 62271-100	¦			¦			¦
Номинальное напряжение	(кВ)	24			36			40.5
Напряжение изоляции	(кВ)	24			36			40.5
Испытательное напряжение при частоте 50 Гц	(кВ /мин)	70 (сухой) / 70 (мокрый)			70 (сухой) / 70(мокрый)			95 (сухой) / 95 (мокрый)
Импульсное напряжение	(кВ пик)	170			170			195
Номинальная частота	(ГЦ)	50-60			50-60			50-60
Номинальный ток	(A)	1250	2000	2500	1250	2000	2500	1600 2000	2500
Ток отключения симметрический	(KA)	25	25	31.5	25	25	31.5	31.5	31.5
Ток короткого замыкания (3s)	(кА)	25	25	31.5	25	25	31.5	31.5	31.5
Асимметрический ток отключения	(% от постоянной составляющей при t=45Mc) (кА)	35			35			35
Ток включения	(кА пик)	63	63	80	63	63	80	80 80
Коммутационный цикл	0-0.3с- BO - 3 Mhh - BO и BO-15sec- BO	¦			¦			¦
Собственное время отключения	(мс)	45 ± 10			45 ± 10			45 ± 10
Коммутационная способность на емкостных токах	(A)	400			400			400
Время горения дуги	(мс)	5-15			5-15			5-15
Полное время отключения	(мс)	50-60			50-60			50-60
Время включения	(мс)	75 ± 10			75 ± 10			75 ± 10
Размеры конструкции	С опорами (ВхДхГ) мм	(3090-3840) x 900 x 686
Вес	(кг)	850/900			850/900			900
Абсолютное давление N2	(кПа) для антиконденсации	150			150			150
Рабочая температура	(° С)	-25 (-40) + 40			-25 (-40) + 40			-25 (-40) + 40
Тропическое исполнение	IEC 60068-2-30,721-2-1	¦			¦			¦
Электромагнитная совместимость	IEC 62271-1, 61000-6-2, 61000-6-4	¦			¦			¦
Уровень солнечной радиации	(Вт/м2)	1000			1000			1000
Уровень загрязненности	IEC 60815-Table 1	Уровень III			Уровень III			Уровень III
Длина пути утечки	(мм/кВ)	25			25			27.5
Толщина стенки гололеда	(мм)	10
Скорость ветра	(м/с)	34
Устойчивость к колебаниям	(g)	0.6
Статическая нагрузка на выводы выключателя	продольная x поперечная x вертикальная (N)	750 x 500 x 750

Возможно исполнение для высокогорной установки

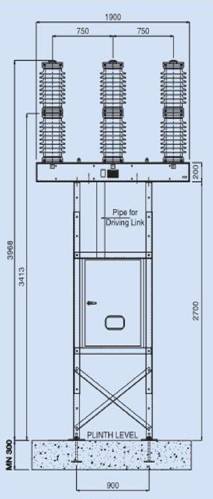

Общий чертеж установки

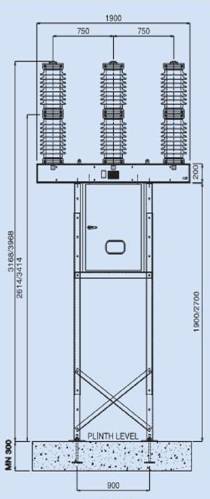

Вид сбоку	Вид спереди	Вид спереди (версия со шкафом на более низком расстоянии от земли)

Размеры в мм

Транспортировка, монтаж, ввод в эксплуатацию и обслуживание

1. Для минимизации времени монтажа, выключатель транспортируется в собранном виде, смонтированный с опорной конструкцией, которую следует заменить на стандартную установочную конструкцию (поставляется вместе с выключателем) на месте.
2. Если необходимо, выключатель может транспортироваться по частям
3. Передовой дизайн выключателя минимизирует его обслуживание.

"
