Вакуумные выключатели Driescher 746 серии Высоковольтные выключатели

Вакуумный выключатель компании Driescher (соответствует стандарту EN 62271-100 (Выключатели переменного тока высокого напряжения)

вакуумный выключатель Driescher 746 серии

Вакуумные выключатели компании Driescher 746 серии представляют собой усовершенствованную модель выключателей 745 серии, которые уже хорошо зарекомендовали себя в работе.

Трехполюсные выключатели внутреннего использования разработаны для эксплуатации при номинальных значениях напряжения от 10 кВ до 35 кВ и номинальных значениях тока от 630 до 2500 A.

Выключатели этой серии устанавливаются (монтируются) на переднюю панель.

Ма-кси-маль-ное рабо-чее напря-жение	Ном-иналь-ное выдер-жива-емое напря-жение промыш-ленной частоты	Мак-сималь-но допу-стимое им-пуль-сное напря-жение	Номи-нальная частота	Пере-ходное напря-жение вос-станов-ления	Норма повы-шения TRV	Время вклю-чения прибли-зительно.	Время горения дуги	Время отклю-чения прибли-зительно	Номи-наль-ный ток отключения короткого замыкания	Номи-наль-ный ток сра-баты-вания короткого замы-кания (пиковый)	Номи-нал-ьный кратко-времен-ный ток	Продол-жител-ность тока кз	Номи-наль-ный ток электро-дина-мической стойкости	Номинальный ток A
кВ	кВ	кВ	Гц	кВ	кВ / мс	мс	мс	мс	кА	кА	кА	с	кА	630	1250	1600	2000	2500
12	28	75	50	21	0.34	65	<17	65	25	62.5	25	2	62.5	•
									25	62.5	25	3	62.5		•
									32	80	32	2	80	•
									32	80	32	3	80		•	•	•	•
24	50	125	50	41	0.47	65	<17	65	25 25	62.5 62.5	25 25	2 3	62.5 62.5	•	•	•	•
36	70	170	50	66	0.57	65	<17	70	20 20	50 50	20 20	3 3	50 50	•	•
38.5	80	180	50	70	0.57	65	<17	70	20 20	50 50	20 20	3 3	50 50	•	•

Типы выключателей:

V.... BKF с механизмом запасенной энергии спиральной пружины, креплением передней панели		V. 32 BKF
V.... KUF с механизмом запасенной энергии спиральной пружины и подходящий для быстродействующего АПВ, крепления передней панели		V. 25 KUF	V. 25 KUF V.. 20 KUF	V. 20 KUF
Максимальное рабочее напряжение	кВ	12	24 36	38.5
Возможные рабочие циклы вакуумного прерывателя в номинальном токе вакуумного прерывателя в номинальном токе отключения короткого замыкания привода выключателя		30 000 50 10 000	30 000 15 000 50 50 10 000 10 000	15 000 50 10 000
максимальная эрозия контакта	мм	2	22	2
Номинальная последовательность действий переключения		0 - 0.3с - ВО - 3 минуты - ВО для двигательного взвода привода 0 - 3 минуты - ВО для ручного взвода привода

Таблица. Вакуумные выключатели Driescher на максимальные рабочие напряжения 12 кВ и 24 кВ до 1250 A

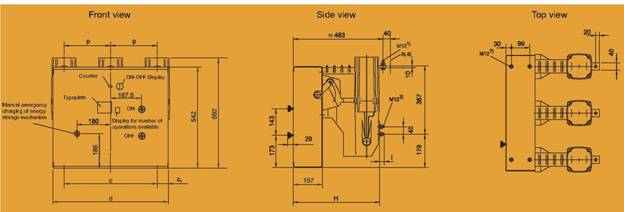

параметры выключателей выключатели Driescher на 12 и 24 кВ

Тип выключателя	Мак-сималь-ное рабочее напря-жение	Номи-наль-ный ток	Номинальный ток отключения короткого замыкания	Межполюсное расстояние p (мм)	c	c1	d	H	l	Часть № 41	Номер чертежа.
V 625 KUF	12 кВ	630 A	25 кА	1556)	420	23	460	464.5	25	746 0400x	LS3-094237
V 1225 KUF	12 кВ	1250 A	25 кА	1556)	420	23	460	470.5	29	746 0401x	LS3-096849
V 625 KUF	12 кВ	630 A	25 кА	210	510	23	550	464.5	25	746 1410x	LS3-096848
V 1225 KUF	12 кВ	1250 A	25 кА	210	510	23	550	470.5	29	746 1411x	LS3-096850
V 632 BKF	12 кВ	630 A	32 кА	210	510	23	550	464.5	25	746 1710x	LS3-098802
V 1232 BKF	12 кВ	1250 A	32 кА	210	510	23	550	470.5	29	746 1711x	LS3-098803
V 625 KUF	24 кВ	630 A	25 кА	225	540	23	580	464.5	25	746 3430x	LS3-096851
V 825 KUF	24 кВ	800 A	25 кА	225	540	23	580	464.5	25	746 3434x	LS3-096854
V 1225 KUF	24 кВ	1250 A	25 кА	225	540	23	580	470.5	29	746 3431x	LS3-096856
V 625 KUF	24 кВ	630 A	25 кА	275	640	20	680	470.5	25	746 5430x	LS3-096853
V 1225 KUF	24 кВ	1250 A	25 кА	275	640	20	680	470.5	29	746 5431x	LS3-096858
V 625 KUF	24 кВ	630 A	25 кА	250	500	20	620	464.5	25	746 4410x	LS3-096852
V 1225 KUF	24 кВ	1250 A	25 кА	250	500	20	620	470.5	29	746 4411x	LS3-096857

болт шестигранный M12x40 (с 1600 A; M12x50) с гайкой, шайбой и шайбой затвора

переплетенный контактный штырь (закрепленный) с гайкой, шайбой и шайбой затвора

как с 1250 два соединяющиеся болты

Таблица. Вакуумные выключатели Driescher на максимальные рабочие напряжения 12 кВ и 24 кВ с 1600 A

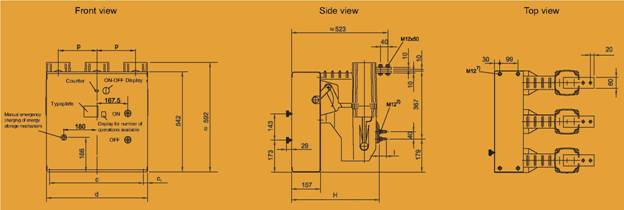

параметры выключателей выключатели Driescher на 12 и 24 кВ, 1600 А

Тип выключателя	Мак-сималь-ное рабочее напря-жение	Ном-иналь-ный ток	Номи-нальный ток отключения короткого замыкания	Межполюсное расстояние p (мм)	c	c1	d	H	Я	Часть № 4)	Рисунок - нет.
V 1625 KUF	12 кВ	1600 A	25 кА	210	510	23	550	476.5	38	746 1412x	LS3-098771
V 2025 KUF	12 кВ	2000 A	25 кА	210	510	23	550	476.5	38	746 1413x	LS3-098772
V 2525 KUF	12 кВ	2500 A	25 кА	210	510	23	550	482.5	38	746 1414x	LS3-098773
V 1632 BKF	12 кВ	1600 A	32 кА	210	510	23	550	476.5	38	746 1712x	LS3-098804
V 2032 BKF	12 кВ	2000 A	32 кА	210	510	23	550	476.5	38	746 1713x	LS3-098805
V 2532 BKF	12 кВ	2500 A	32 кА	210	510	23	550	482.5	38	746 1714x	LS3-098806
V 1625 KUF	24 кВ	1600 A	25 кА	225	540	23	580	476.5	38	746 3432x	LS3-098807
V 2025 KUF	24 кВ	2000 A	25 кА	225	540	23	580	476.5	38	746 3433x	LS3-098810
V 1625 KUF	24 кВ	1600 A	25 кА	275	640	20	680	476.5	38	746 5432x	LS3-098809
V 2025 KUF	24 кВ	2000 A	25 кА	275	640	20	680	476.5	38	746 5433x	LS3-098812
V 1625 KUF	24 кВ	1600 A	25 кА	250	500	20	620	476.5	38	746 4412x	LS3-098808
V 2025 KUF	24 кВ	2000 A	25 кА	250	500	20	620	476.5	38	746 4413x	LS3-098811

Таблица. Вакуумные выключатели Driescher на максимальные рабочие напряжения 36 кВ и 38.5 кВ

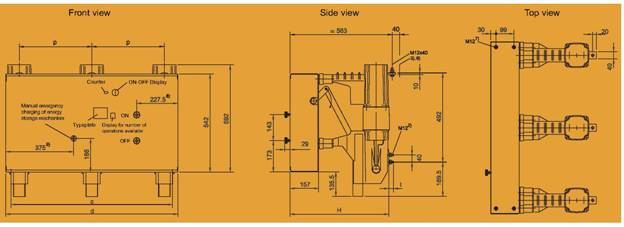

параметры выключателей выключатели Driescher на 35 кВ

Тип выключателя	Мак-симал-ьное рабочее напря-жение	Номи-наль-ный ток	Номи-нальный ток отключения короткого замыкания	Межполюсное расстояние p (мм)	c	d	H	Я	Часть № 4)	Рисунок - нет.
V 620 KUF	36 кВ	630 A	20 кА	27551	640	680	544.5	25	746 6444x	LS3-096859
V 1220 KUF	36 кВ	1250 A	20 кА	2755)	640	680	550.5	29	746 6443x	LS3-096860
V 620 KUF	36 кВ	630 A	20 кА	400	890	950	544.5	25	746 7474x	LS3-096861
V 1220 KUF	36 кВ	1250 A	20 кА	400	890	950	550.5	29	746 7473x	LS3-096862
V 620 KUF	38.5 кВ	630 A	20 кА	2755)	640	680	544.5	25	746 6440x	LS3-096863
V 1220 KUF	38.5 кВ	1250 A	20 кА	2755)	640	680	550.5	29	746 6441x	LS3-096864
V 620 KUF	38.5 кВ	630 A	20 кА	400	890	950	544.5	25	746 7470x	LS3-096865
V 1220 KUF	38.5 кВ	1250 A	20 кА	400	890	950	550.6	29	746 7471x	LS3-096866

Условия (правила) эксплуатации

Выключатели разработаны для работы в нормальных условиях в соответствии с требованиями IEC 60694, класс «-5 в закрытом помещении».

Максимальная температура окружающей среды + 40°C;

Средняя максимальная температура за 24 часа + 35°C.

Минимальная температура окружающей среды -15 °.

Значение электрической прочности изоляции соответствует стандарту DIN VDE 0671 Часть 1000 – в зависимости от уровня моря).

При работе выключателей на высотах до 1000 м над уровнем моря уменьшение сопротивления изоляции, незначительно и может не приниматься во внимание.

При работе на высоте более 1000 м над уровнем моря, необходимо корректировать значение изоляции с учетом пониженного давлении атмосферы (например, электрическая прочность изоляции на высоте свыше 2000 м над уровнем моря уменьшается на коэффициент 0,81).

Устройство и принцип действия вакуумного выключателя

Новый вакуумный выключатель Driescher – усовершенствованная модель выключателей 745 серии, которые уже хорошо зарекомендовали себя в эксплуатации.

Принципиальная схема и конструкция устройства

конструкция выключателей 746 серии

Основное оборудование:

Кнопка ВКЛВЫКЛ (ON/OFF) зарядки (запуска, включения) механизма пружинного привода

Индикатор положения выключателя ВКЛВЫКЛ (ON/OFF)

Индикатор состояния механизма пружинного привода

Счетчик операций срабатываний

Минимальное количество технического обслуживания.

В любое время ими могут быть заменены предыдущие модели выключателей.

Двигатель взвода привода может быть запитан как по переменному так и постоянному току. Максимальная мощность на входе - приблизительно 200 W. Электродвигатели взводят пружины за минимальное время (S2).

Напряжение питания не должно отклоняться от номинального напряжения питания больше чем на-15 % к +10 %.

Расшифровка обозначения выключателя:

Номинальный ток (1600 А)

Номинальный ток отключения (кА)

- с пружинно-двигательным приводом

дизайн для фронтальной установки

- с пружинно-двигательным приводом и возможностью автоматического повторного включения

дизайн для фронтальной установки

Комплектация

Вакуумные выключатели комплектуются рукояткой для зарядки механического привода.

Больше информации о вспомогательном оборудовании, которое прилагается к распределительному устройству, например, выдвижная тележка с мотор-приводом или без него, вспомогательная или сервисная тележка, можно найти в брошюре 785, панели переключения в выдвижном устройстве типа WEL или E2K, E3K.
