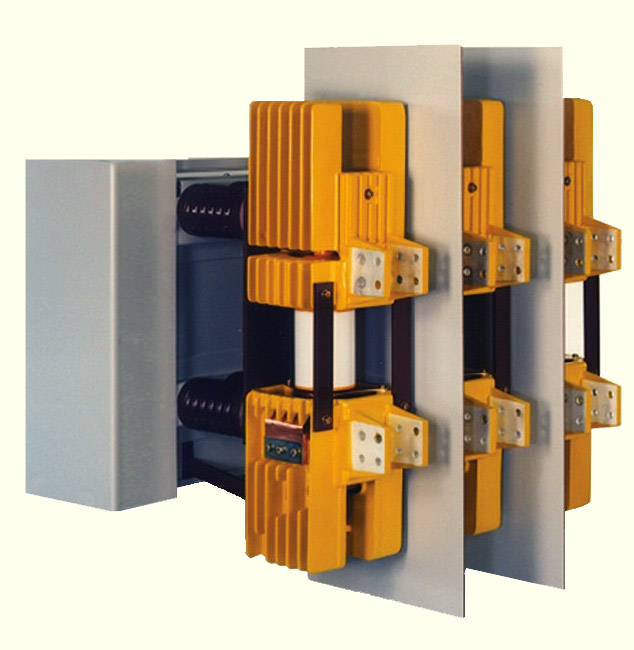

VAH вакуумный выключатель

Производитель: Alstom Grid

VAH - трехполюстной вакуумный выключатель на напряжение 10 и 15 кВ производства французской компании Альстом Грид. Выключатель предназначен для эксплуатации на электростанциях, и трансформаторах подстанций в промышленности и в компаниях, производящих электроэнергию.

Номинальное напряжение кВ 10, 15
Максимальное рабочее напряжение кВ 12 13,8 17,5
Собственное время отключении при номинальном напряжении расцепителя
с расцепителем 25 Вт мс 80-115
Время горения дуги (max) мс 12 12 14
Собственное время включения при ном. напр. расцепителя мс 30-60
Наименьшее время команды «ОТКЛ»
эл. отключение с расцепителем 25 Вт мс 50
Наименьшее время команды «ВКЛ» 20
Наименьшее время команды «ОТКЛ» механическое отключение мс 90
Номинальный ток, А 1250/2500 3150, 4000, 5000, 8000*
* С охлаждением
Вес, кг 200, 380, 500
Вес является ориентировочной величиной для выключателя VAH без упаковки.

Подробнее: инструкция по эксплуатации выключателей VAH.
