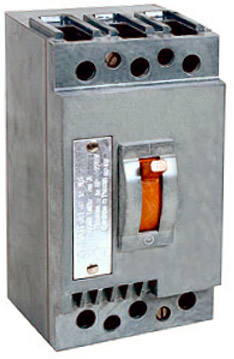

ВА13-18

Трехполюсные автоматические выключатели ВА13-18 предназначены для встройки во взрывобезопасные пусковые и осветительные агрегаты, применяемые в электроустановках напряжением 1140 В.

Техническая характеристика выключателя ВА13-18

Номинальный ток, А 5

Номинальное напряжение, В 1140

Частота сети, Гц 50

Номинальный режим работы Продолжительный

Предельная коммутационная способность (действующее значение тока КЗ) в цикле О - П - ВО - П - ВО (бестоковая пауза 3 мин) при возвращающемся

напряжении 1250 В и cos = 0,3 + 0,05, к А 1,5

Износостойкость, циклов ВО:

общая 25 000

коммутационная 20 000

Частота оперативных ВО в час До 6

Номинальная уставка тока срабатывания максимального расцепителя, А 22 или 35

Номинальное напряжение переменного тока независимого расцепителя, В 36

Габаритные размеры (высота х глубина х ширина), мм 157x88x122

Масса, кг 1,7
