ВА-88

Назначение

Автоматические выключатели серии ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения в трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц.

Серийный ряд состоит из 6 габаритов (типоразмеров) на номинальные токи от 12,5 до 1600 А и отключающей способностью от 12,5 до 50 кА.

Автоматические выключатели серии ВА88 - защитные аппараты, совмещающие в себе большие возможности с исключительно компактными размерами, универсальностью в использовании, прочностью, простотой установки и передовой технологией.

Автоматические выключатели комплектуются в зависимости от исполнения различными видами расцепителей сверхтоков (комбинированный, электронный). Использование электронного расцепителя позволяет обеспечивать широкий диапазон регулировок, точность, надежность и возможность оперативной настройки в процессе эксплуатации.

Дополнительно по теме

Принцип действия и конструкция

Выключатель ВА88 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки "Тест" проверки механизма отключения выключателя. Основание является несущей конструкцией для присоединительных зажимов, неподвижных силовых контактов с системой дугогашения, механизма управления с системой подвижных контактов, блока защиты от сверхтоков. Основание выполнено из термореактивного пластика, способного выдерживать высокие температуры и сильные электродинамические воздействия, возникающие в выключателе при протекании и отключении сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены подпружиненные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним коленом на выступ поворотного элемента "сброса" механизма управления. Сброс механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.

Система дугогашения выключателей в исполнениях ВА88-32, 33 состоит из дугогасительных решеток со стальными никелированными вкладышами; в исполнении ВА88-35 и выше применены дополнительные распылители дуги в виде толстых перфорированных стальных пластин, вставленных в крышку. Все автоматические выключатели ограничивают ток короткого замыкания. Увеличенная скорость разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.

Рукоятка выключателя имеет три положения (включено, отключено и промежуточное после срабатывания от расцепителей). Для включения после срабатывания необходимо рукоятку перевести из промежуточного положения в положение "Откл", а затем - "Вкл".

1-Корпус из термостойкой

АБС-пластмассы.

2-Винтовые зажимы.

3-Неподвижные силовые

контакты.

4-Подвижные силовые контакты.

5-Блок системы дугогашения.

6-Механизм взвода.

7-Изолирующая рейка.

8-Плоская рейка.

9-Узел теплового и электро-

магнитного расцепителя.

10-Регулировочые винты теплового расцепителя.

Расцепители

Автоматические выключатели серии ВА88 оснащены в зависимости от модели тепловым и электромагнитным или электронным расцепителями.

Тепловой и электромагнитный расцепитель предназначен для защиты от перегрузок и токов короткого замыкания соответственно. Защита от перегрузки обеспечивается с помощью биметаллического теплового элемента с возможностью регулировки для ВА88-35, 37, 40. Защита от короткого замыкания обеспечивается с помощью электромагнитного элемента. Уставка электромагнитного расцепителя имеет фиксированный порог срабатывания. Время-токовые характеристики теплового и электромагнитного расцепителей приведены в разделе "Технические данные". Температура настройки расцепителей 40 °С.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Требуется только одна настройка для всех фаз, при этом срабатывание расцепителя происходит одновременно для всех полюсов выключателя.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты.

При появлении сверхтока выключатель размыкается с помощью электромагнита расцепления. Повторное включение осуществляется рукояткой выключателя.

Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Технические характеристики


Наименование		ВА88-32		ВА88-33		ВА88-35	ВА88-35	ВА88-37	ВА88-37	ВА88-40	ВА88-40	ВА88-43
Максимальный номинальный ток (базовый габарит) Inm ,А		125		160		250	250	400	400	800	800	1600
Номинальный ток (уставка теплового расцепителя), In, А		12.5, 16, 25, 32, 40	50, 63, 80, 100, 125	16, 25, 32, 40	50, 63, 100, 125, 160	63, 80, 100,125, 160, 200, 250	250(0,4...1)	250, 315, 400	400(0,4...1)	400, 500, 630, 800	800(0,44...1)	1000(0,4...1)2500(0,4...1) 1600(0,4...1)
Уставка электромагнитного расцепителя Im, А		500	10-In	500	10-In	10-In	регулир. (1,5...12)In	10-In	регулир. (1,5...12)In	10-In	регулир. (1,5...12)In	регулир. (1,5...12)In
Расцепитель сверхтоков		тепловой и электромагнитный		тепловой и электромагнитный		тепловой и электро-магнитный	электронный	тепловой и электро-магнитный	электронный	тепловой и электро-магнитный	электронный	электронный
Номинальная рабочая наибольшая отключающая способность Ics при 400В, кА		17,5		17,5		35	35	35	35	35	35	50
Номинальная предельная наибольшая отключающая способность Icu при 400 В, кА		35		35		35	35	35	35	35	35	50
Номинальная наибольшая включающая способность Icm/cos ф при 400 В, кА		73,5/0,25		73,5/0,25		73,5/0,25	77/0,25	70/0,25	70/0,25	77/0,25	77/0,25	105/0,25
Механическая износостойкость циклов В-0, не менее		8500		7000		7000	7000	4000	4000	4000	4000	2500
Электрическая износостойкость циклов В-О, не менее		2500		2000		2000	2000	2000	2000	2000	2000	1500
Исполнение	втычное	*		*		*		*	*
Исполнение	выдвижное					*		*	*	*	*	*
Присоединение внешних проводников	переднее	*		*		*		*	*	*	*	*
Присоединение внешних проводников	заднее	*		*		*		*	*	*	*	*
Вид привода	электро-привод	*		*		*	*	*	*	*	*	*
Вид привода	ручной поворотный	*		*		*	*	*	*	*	*	*
Габаритные размеры, мм	ширина	76		90		105	105	140	140	210	210	210
	высота	120		120		170	170	254	254	268	268	406
	глубина	70		70		103,5	103,5	103,5	103,5	103,5	103,5	138,5
Климатическое исполнение и категория размещения		УХЛЗ		УХЛЗ		УХЛЗ	УХЛ3.1	УХЛЗ	УХЛ3.1	УХЛЗ	УХЛ3.1	УХЛ3.1
Масса, кг, не более		0,92		1,2		4,1	4,1	5,1	5,1	9,6	9,6	17,2
Срок службы, год, не менее		15		15		15	15	15	15	15	15	15

Ассортимент дополнительных устройств


Параметр		Автоматический выключатель
Параметр		ВА88-32	ВА88-33	ВА88-35	ВА88-37	ВА88-40	ВА88-43
Независимый расцепитель		РН-32/33		РН-35/37		РН-40/43
Расцепитель минимального напряжения		РМ-32/33		РМ-35/37		РМ-40	РМ-43
Дополнительные контакты		РМ-32/33		ДК-35/37		ДК-40/43
Аварийные контакты		АК-32/33		АК-35/37		АК-40/43
Панели втычного типа	Переднее присоединение	ПМ1/П-32	ПМ1/П-33	ПМ1/П-35	ПМ1/П-37	-	-
Панели втычного типа	Заднее присоединение	ПМ1/Р-32	ПМ1/Р-33	ПМ1/Р-35	ПМ1/Р-37	-	-
Панели выдвижного типа	Переднее присоединение	-	-	ПМ2/П-35	ПМ2/П-37	ПМ2/П-40	ПМ2/П-43
Панели выдвижного типа	Заднее присоединение	-	-	ПМ2/Р-35	ПМ2/Р-37	ПМ2/В-40	ПМ2/В-43
Электропривод		ЭП-32/33	ЭП-32/33	ЭП-35/37	ЭП-35/37	ЭП-40	ЭП-43
Ручной привод		ПРП-32	ПРП-33	ПРП-35	ПРП-37	ПРП-40	ПРП-43
Скоба для крепления на DIN рейку		+	+	-		-

Дополнительные устройства

Все дополнительные устройства предназначены для установки на автоматические выключатели серии ВА88. Конструкция выключателя позволяет производить самостоятельную установку дополнительных устройств непосредственно при монтаже автоматического выключателя. Все дополнительные аксессуары заказываются дополнительно и в комплект поставки автоматического выключателя не входят. Все дополнительные устройства не ограничивают функции и возможности автоматических выключателей.

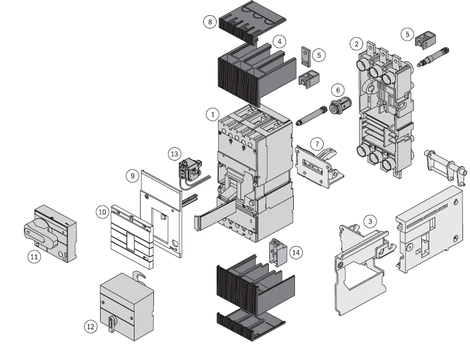

1 Силовой автоматический выключатель

2 Неподвижная часть (цоколь) для втычного/выдвижного варианта

3 Боковые элементы для выдвижного варианта

4 Межфазные перегородки

5 Присоединительные выводы

6 Втычные контакты

7 Блокировочный узел

8 Крышка зажимов

9 Крышка корпуса

10 Фальшпанель

11 Ручной поворотный привод

12 Электропривод

13 Независимый расцепитель/ расцепитель минимального напряжения

14 Дополнительные/аварийные контакты

Втычные и выдвижные панели

Втычные и выдвижные панели позволяют осуществлять быструю замену автоматического выключателя, обеспечивают создание видимого разрыва во время проведения профилактических работ на линии.

Панель втычного типа-ПМ1 состоит из неподвижной части с розетками и выводами для присоединения проводников или шин и комплекта для формирования съемной части втычного выключателя (втычные контакты, механизм блокировки, установочные винты и шайбы). Панель имеет блокировочный узел, препятствующий извлечению и установке выключателя при включенных контактах.

Панель выдвижного типа-ПМ2 состоит из неподвижной части с розетками и выводами для присоединения проводников или шин, направляющих для скольжения и комплекта для формирования подвижной части втычного выключателя (задняя рама для стыковки с неподвижной частью, втычные контакты, установочные винты и шайбы).

Схема сборки дополнительных устройств

Электроприводы ЭП

Электропривод предназначен для дистанционного включения и отключения автоматических выключателей серии ВА88. Электропривод допускает возможность перехода на ручное управление при отсутствии напряжения в цепи управления. Электропривод является стационарным электротехническим изделием общего назначения и предназначен для комплектации автоматических выключателей, устанавливаемых в главных распределительных щитах, вводно-распределительных устройствах, щитах управления и т.п. Электропривод устанавливается на переднюю панель выключателя, не изменяя каких-либо свойств и функций выключателя. По способу защиты от поражения электрическим током электропривод соответствует классу 0 и должен устанавливаться в распределительное оборудование, имеющее класс защиты не ниже 1.

Электропривод ЭП-32/33 для ВА88-32 и ВА88-33

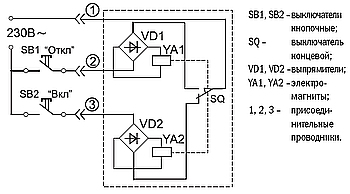

Схема электрическая принципиальная

Конструкция и принцип действия

Конструкция электропривода представляет собой моноблок, устанавливаемый на переднюю (лицевую) панель выключателя, и включает в себя: два электромагнита, питаемых через выпрямители, и переключаемый концевой выключатель. На передней панели электропривода расположена рукоятка ручного оперирования электроприводом (вкл/откл). К соединительным проводникам 1, 2, 3, длиной 15 см каждый, подключаются кнопки дистанционного управления SB1, SB2 и питающее напряжение. Принцип действия электропривода следующий: если выключатель находится во включенном состоянии, то при нажатии на кнопку SB1 "Откл" подается напряжение на электромагнит YA1, срабатывание которого приводит к отключению выключателя. Цепь питания электропривода переключается контактами концевого выключателя SQ. При нажатии на кнопку SB2 "Вкл" питающее напряжение подается на электромагнит YA2, срабатывание которого приводит к включению выключателя. При срабатывании выключателя от сверхтока, независимого расцепителя, расцепителя минимального напряжения или кнопки "Тест" (при этом рукоятка электропривода установится в среднее положение) для повторного включения выключателя необходимо нажать кнопку SB1 "Откл", а затем нажать кнопку SB2 "Вкл".

Электропривод ЭП-35/37 для ВА88-35 и ВА88-37

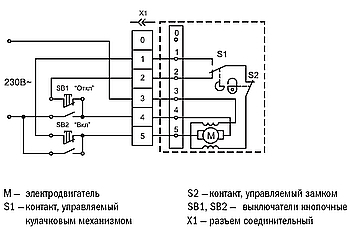

Схема электрическая принципиальная

Конструкция и принцип действия

Конструкция электропривода представляет собой моноблок, устанавливаемый на переднюю панель выключателя, и включает в себя: реверсивный электродвигатель с редуктором, управляемые кулачковым механизмом контакты; блокировочные контакты, управляемые замком.

На передней панели электропривода расположены: рукоятка ручного оперирования электроприводом (вкл/откл), переключатель режима работы - автоматический "Авто", ручное оперирование - "Ручное", механическая кнопка "Тест" - для отключения выключателя путем непосредственного воздействия на механизм свободного расцепления, устройство для навесного замка. Через соединительный разъем XI, устанавливаемый в специальную нишу на корпусе выключателя, подключаются кнопки дистанционного управления SB1, SB2 и подается питающее напряжение. Принцип действия электропривода следующий: если выключатель находится во включенном состоянии, то при нажатии на кнопку SB1 "Откл" подается напряжение на электродвигатель М, вращение якоря которого передается через редуктор на рукоятку выключателя. Цепи питания электропривода переключаются контактами S1, управляемыми кулачковым механизмом. При нажатии на кнопку SB2 "Вкл" питающее напряжение подается на коллектор электродвигателя М в противофазе с обмоткой возбуждения. Вращение якоря в обратную сторону передается через редуктор на рукоятку выключателя, что приводит к его отключению. При срабатывании выключателя от сверхтока, независимого расцепителя, расцепителя минимального напряжения или кнопки "Тест" (при этом рукоятка электропривода установится в среднее положение) для повторного включения выключателя необходимо нажать кнопку SB1 "Откл", а затем нажать кнопку SB2 "Вкл".

Электропривод ЭП-40, ЭП-43 для ВА88-40 и ВА88-43

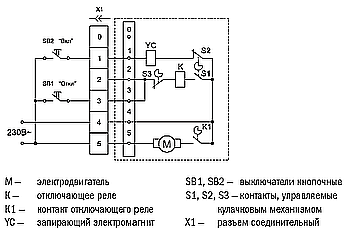

Схема электрическая принципиальная

Конструкция и принцип действия

Конструкция электропривода представляет собой моноблок, устанавливаемый на переднюю панель выключателя, и включает в себя: электродвигатель с редуктором, отключающее реле, управляемые кулачковым механизмом контакты, запирающий электромагнит, пружинный аккумулятор, механизм зацепления с рукояткой выключателя. На передней панели электропривода расположены: рукоятка ручного взвода пружинного аккумулятора, осуществляющая медленное отключение выключателя, кнопка ручного сброса пружинного аккумулятора -для включения выключателя и механическая кнопка "Тест" -для мгновенного отключения выключателя путем непосредственного воздействия на механизм свободного расцепления. При ручном отключении выключателя путем воздействия на кнопку "Тест" рукоятка выключателя устанавливается в среднее положение, как при срабатывании выключателя от сверхтока. Для повторного включения выключателя необходимо довести рукоятку ручного взвода пружинного аккумулятора до положения "Отключено". Через соединительный разъем XI, устанавливаемый в специальную нишу на корпусе выключателя, подключаются кнопки дистанционного управления SB1, SB2, и подается питающее напряжение. Принцип действия электропривода следующий: если выключатель находится во включенном состоянии, то при нажатии на кнопку SB1 "Откл" подается напряжение на отключающее реле К и электродвигатель М, вращение якоря которого передается через редуктор на привод пружинного аккумулятора и рукоятку выключателя. Перемещение привода обеспечивает сжатие пружин аккумулятора и отключение выключателя. При нажатии на кнопку SB2 "Вкл" подается напряжение на запирающий электромагнит YC, который отпускает пружинный аккумулятор -выключатель включается.

Замыкание и размыкание цепи питания электропривода производится контактами, управляемыми кулачковым механизмом SI, S2, S3. При срабатывании выключателя от сверхтока, независимого расцепителя, расцепителя минимального напряжения или кнопки "Тест" (при этом рукоятка выключателя установится в среднее положение) для повторного включения выключателя необходимо нажать кнопку SB1 "Откл" для взвода пружинного аккумулятора до положения "Отключено", а затем нажать кнопку SB2 "Вкл".

Ручные поворотные приводы ПРП

Ручной поворотный привод предназначен для преобразования вращательного движения в поступательное для управления автоматическим выключателем.

Привод закрепляется на двери распределительного устройства для оперирования выключателем через дверь. Он снабжен устройством для навесного замка блокировки в отключенном состоянии. Может быть установлено до 3-х замков с диаметром дужки 6 мм (в комплект не входят). Поворотный привод монтируется на дверь и имеет фиксированную длину оси 300 мм.

Независимый расцепитель

Независимый расцепитель предназначен для дистанционного отключения выключателя. После подачи напряжения в цепь управления независимого расцепителя его электромагнитный механизм отключает выключатель, у которого размыкаются контакты главной цепи. При этом поворотная рейка выключателя воздействует на вспомогательные контакты, встроенные в механизм независимого расцепителя и блокирующие повторную подачу напряжения. Это позволяет обходиться без установки в цепь питания независимого расцепителя для его защиты свободных вспомогательных контактов. Включение выключателя после осуществления его дистанционного отключения производится вручную.

Аварийный контакт

Аварийные контакты предназначены для сигнализации о срабатывании выключателя: от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки "ТЕСТ". При возвращении выключателя в исходное состояние сигнализация отключается.

РН-125/160

РН-250/400

РН-800/1600

АК-125/160

АК-250/400

АК-800/1600

Расцепитель минимального напряжения

Расцепитель минимального напряжения предназначен для отключения выключателя при снижении фазного или линейного напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи меньше 85% от номинального. Основным назначением расцепителя является отключение электрооборудования при недопустимом для него снижении напряжения. Расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта кнопочного выключателя расцепитель минимального напряжения отключит автоматический выключатель.

Дополнительные контакты

Дополнительные контакты предназначены для дистанционного получения информации о работе и состоянии выключателя. Эти контакты устанавливаются в соответствующих гнездах в правой части выключателя (кроме ВА88-32 и ВА88-33, где установка дополнительных устройств производится в съемной верхней крышке выключателей).

ДК-125/160

ДК-250/400

ДК-800/1600

РМ-125/160

РМ-250/400

РМ-800/1600
