Устройства для подъема и работы на высоте
Для подъема и работы на высоте применяют различные устройства. К ним относят лестницу-стремянку Л-380, лестницу-площадку Л-312, телескопический монтажный подъемник «Темп», телескопическую катучую вышку ВТК-9 и др. Рассмотрим некоторые из них.

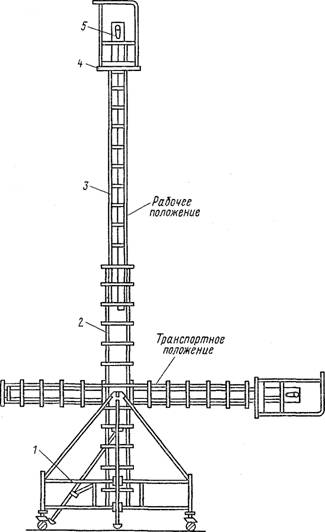

Рис. 1. Телескопический подъемник «Темп»:
1 — тележка, 2 и 3 — неподвижная и подвижная секции, 4 — рабочая площадка, 5 — ручная лебедка
Телескопический монтажный подъемник «Темп» (рис. 1), предназначенный для устройства рабочего места на высоте от 4 до 9 м, состоит из тележки 1, неподвижной 2 и подвижной 3 секций телескопа с рабочей площадкой 4 и ручной лебедки 5, установленной на рабочей площадке. Кроме того, подъемник оборудован упорами, ловителями и откидными опорами.
Неподвижная секция телескопа шарнирно соединена с тележкой, подвижная с помощью подъемного каната перемещается на роликах относительно неподвижной. Подъемник по строительной площадке транспортируется в собранном положении. Основные части подъемника представляют собой сварные конструкции из прессованных профилей алюминиевых сплавов. Грузоподъемность подъемника 150 кг, максимальная высота от земли до рабочей площадки 7 м, минимальная — 3,9 м, масса 125 кг.
Лестница с площадкой П-312 (рис. 2, а), предназначенная для устройства рабочего места на высоте до 4 м, изготовляется из дюралюминиевого листа и состоит из двух опор-стоек и площадки с ограждениями. Стойки снабжены опорными изолирующими оконцевателями с рифленой поверхностью и соединяются стяжками. При транспортном положении лестницы стяжки снимают, а стойки складываются. Высота до площадки 3 м, размеры площадки 0,5X0,6 м. Габаритные размеры лестницы следующие: высота — 4010 мм, ширина и длина по опорам — 1000 и 2050 мм соответственно; при транспортном положении — 4 010 X 1000 х 600 мм; масса 23,2 кг.

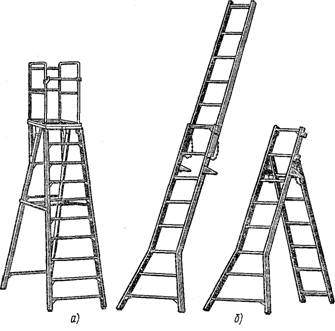

Рис. 2. Инвентарные лестницы: а — с площадкой Л-312, б — складная (стремянка)
Рис. 3. Сборно-разборные подмости ПСР-7
Складная лестница (рис. 2, б), сварная из алюминиевого листа, состоит из двух звеньев и может быть использована как приставная или стремянка. Грузоподъемность лестницы до 100 кг, масса 11,5 кг.
Сборно-разборные подмости Г1СР-7 (рис. 3) предназначены для организации рабочего места двух монтажников на высоте до 7 м и для подъема груза массой до 100 кг на эту высоту. Подмости состоят из плоских трубчатых секций, которые позволяют собирать различные по высоте рабочие площадки с шагом 0,9 м, опорной рамы с колесами и грузоподъемного механизма. Площадь рабочего настила 1800X 1800 мм
Для перевозки бухт провода и других грузов по твердому основанию используют роликовую ручную тележку ТРР (рис. 4, а), которая состоит из съемных трубчатых бортов 1 двух концевых роликов 2 (вспомогательные колеса), двух колес 3 и рамы 4. Грузоподъемность тележки составляет 300 кг, а масса 49 кг.

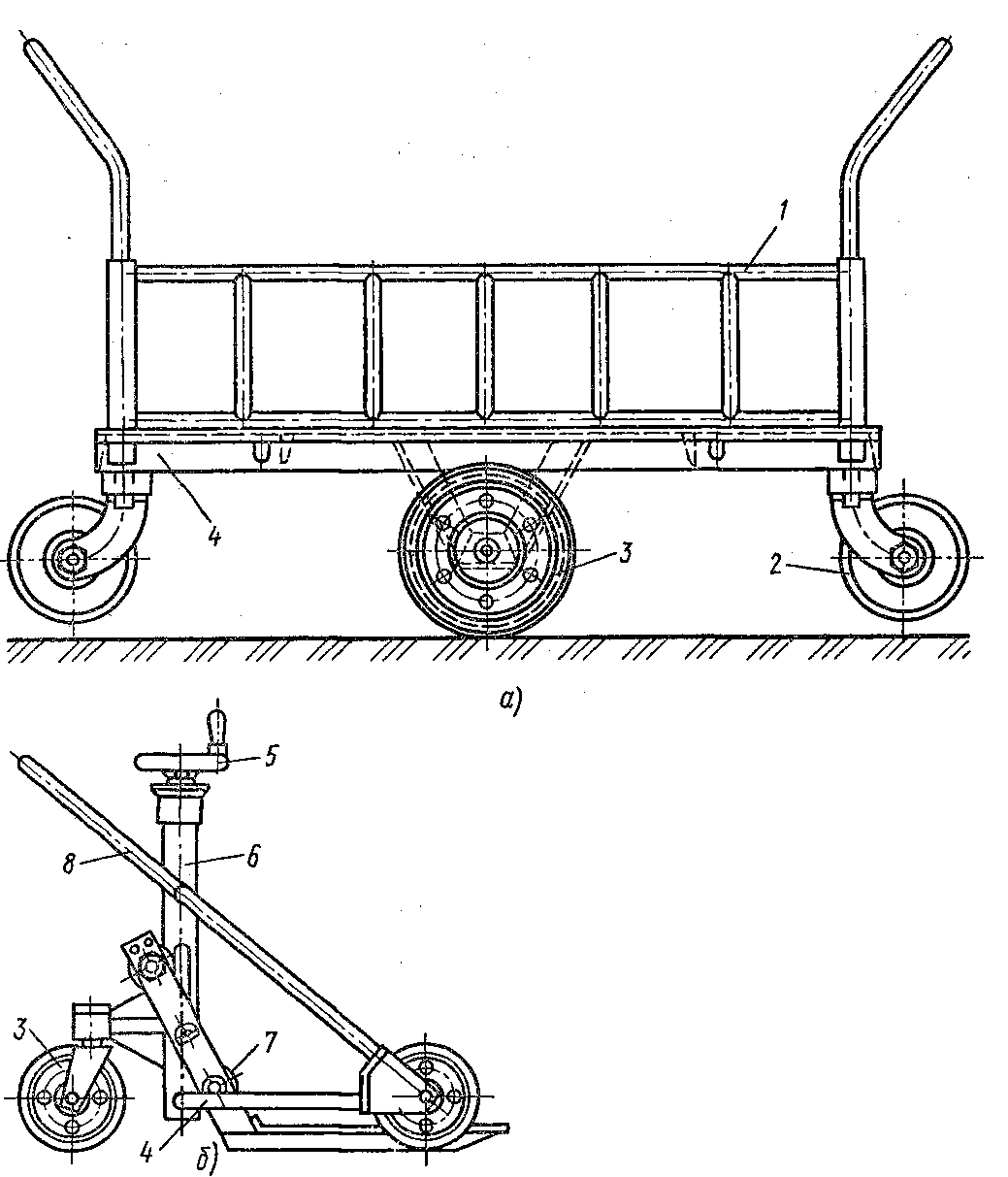

Рис. 4. Тележки ТРР(а) и ТПК(б) для транспортировки электрооборудования изделий и материалов в монтажной зоне или МЭЗ:
1 — съемный борт, 2,7 — ролики, 3 — колесо, 4 — рама, 5 — штурвал, 6 — кожух-винт, 8 — ручка
Для подъема и перевозки мелких грузов в специальных контейнерах используют тележку ТПК. (рис. 4, б) с ручным приводом подъема грузов. Она состоит из рамы 4, установленной на трех колесах, и платформы, имеющей две щеки, в которых смонтированы опорные ролики 7. Для подъема контейнера сначала подводят опущенную платформу под его основание, а затем вращают маховик винта. Тележку с грузом перевозят вручную с помощью ручек рамы. Максимальная высота подъема платформы 100 мм, грузоподъемность тележки составляет 250 кг, а масса 80 кг.
Выпускают также тележки другого назначения, например ТПП-2,5 с подъемной платформой для перевозки и установки на место электрооборудования или ТГ1ШК для перевозки панелей, шкафов и небольших складских контейнеров вручную.
