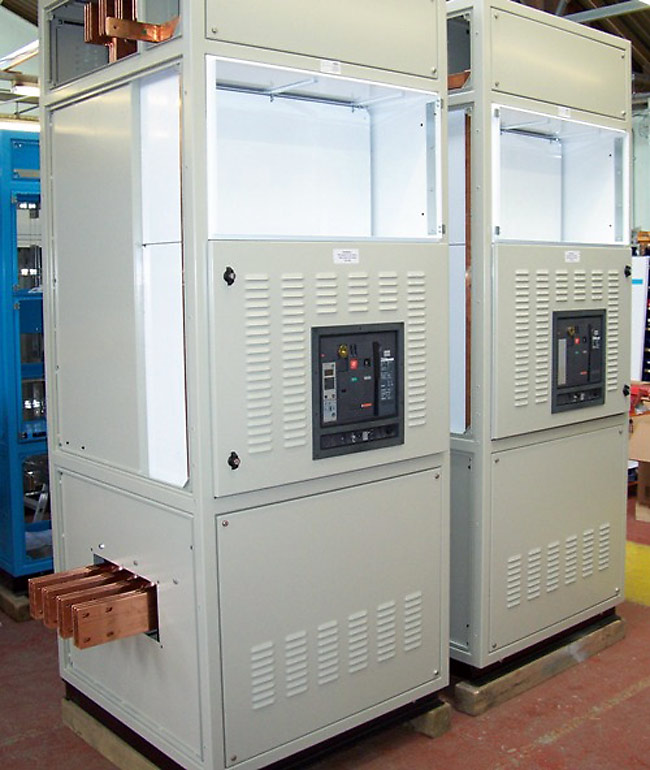

Установка комплектных распределительных устройств 6—10 кВ

До начала монтажа производят приемку помещения и оборудования КРУ под монтаж, заготовительные работы в МЭЗ. Комплектные распределительные устройства устанавливают в помещениях, где полностью закончены основные и отделочные строительные работы. При этом монтажные проемы для камер КСО-272 должны быть 1300Х 3100 мм, для камер КСО-366—1300X 2303 мм.

Для каждого ряда камер устанавливают закладные конструкции в общей горизонтальной плоскости. Закладные основания монтируют по уровню и в соответствии с чертежом проекта (неровность не должна превышать 1 мм на 1 м длины и 5 мм по всей длине). Несущие поверхности из двух отрихтованных полос угловой стали должны быть в одной строго горизонтальной плоскости на уровне чистого пола. Уголки или швеллеры необходимо присоединять к контуру заземления полосовой сталью 40X 4 мм не менее чем в двух местах. Кабельные каналы и проемы должны точно соответствовать чертежам. Строительные работы по их устройству, включая покрытие плитами, должны быть окончены, а трубы для прохода кабеля — выступать из стены или фундамента не менее чем на 30 мм. При установке шкафов КРУ в помещении ширина прохода с фасадной стороны для однорядной установки должна быть равной длине выкатной тележки плюс 0,8 м, для двухрядной — длине выкатной тележки плюс 1 м. Расстояние от шкафов до боковых стен помещения при односторонней установке требуется не менее 0,1 м. Блоки ставят на направляющие уголки и швеллеры в строгой последовательности, предусмотренной проектом.

Камеры КСО и шкафы КРУ начинают монтировать с крайнего корпуса и к установке следующего приступают только после проверки правильности положения по вертикали и горизонтали предыдущего корпуса. При необходимости под основания помещают стальные подкладки и приваривают их. По окончании установки соединяют болтами корпуса блоков начиная с крайнего. В первую очередь затягивают нижние болты, затем верхние. После этого проверяют по шнуру прямолинейность верхней части камер и при необходимости регулируют их положение стальными подкладками. Вкатывая тележку, проверяют правильность установки шкафов КРУ, при этом подвижные и неподвижные части должны совпадать, а положение тележки должно четко фиксироваться роликами.

При проверке добиваются совпадения разъединяющих и заземляющих контактов путем медленного вкатывания тележек в рабочее положение с помощью механизма вкатывания. Корпус КРУ считается установленным правильно и может окончательно закрепляться, если: корпус и тележка не качаются; нижняя рама корпуса располагается горизонтально; подвижные и неподвижные части разъединяющих контактов первичных и вторичных цепей совпадают; ролики механизма доводки четко фиксируют положение тележки; пазы скоб совпадают с осью роликов; зазоры между осью крепления коромысел шторок и роликами тележки примерно одинаковы; контрольные отверстия смежных корпусов совпадают; зазор между стенками смежно устанавливаемых корпусов не превышает 1 мм; двери в закрытом состоянии находятся в одной вертикальной плоскости. Особенно проверяют работу шторок, которые должны подниматься и опускаться без перекосов и заеданий, а также действие механической блокировки.

Окончательно выверенные шкафы КРУ и камеры КСО жестко прикрепляют электросварным швом длиной 60— 70 мм к направляющим в четырех углах, благодаря чему обеспечивается заземление корпусов.

В шкафах снимают листы шинного отсека, освобождают от временного крепления ответвительные шины, удаляют верхние части шинодержателей и укладывают на шинодержатели сборные шины с учетом цвета фаз. Ответвительные шины присоединяют к сборным болтами или сжимами, затем сборные и ответвительные шины закрепляют на шинодержателях. Участки сборных шин в пределах одного щита сваривают, а между различными щитами соединяют болтами или сжимами.

После монтажа шин устанавливают приборы и аппараты, демонтированные на время перевозки, и присоединяют их к первичным и вторичным цепям согласно схемам.

Контактные поверхности сборных шин промывают бензином и смазывают тонким слоем вазелина. Нельзя зачищать эти поверхности напильником или наждачной шкуркой, так как они покрыты на заводе специальным сплавом олова с цинком в качестве защиты против коррозии. После установки сборных шин всей секции выполняют затяжку болтов в контактных соединениях, а затем прокладывают магистральные шинки вторичных цепей.

Смонтированные шкафы, камеры или блоки тщательно очищают от пыли и грязи и приступают к ревизии оборудования. Все элементы осматривают, подтягивают крепежные болтовые соединения, а также винты в зажимах, вспомогательных контактах и других устройствах вторичных цепей.

Осматривают выключатели и приводы. Выключатели должны быть залиты чистым сухим трансформаторным маслом. У всех трущихся частей механизмов проверяют наличие смазки и при необходимости добавляют. Далее проверяют мегаомметром сопротивление изоляции вторичных обмоток измерительных трансформаторов тока, регулировку масляных выключателей и приводов при ручном включении, вспомогательных контактов КСА и КСУ, работу механизмов доводки, блокировки и выкатывания тележек КРУ, а также работу разъединяющих и других контактов по заводской инструкции. Затем по чертежам проекта присоединяют отходящие и питающие кабели и кабели вторичных цепей.

При современном индустриальном монтаже РУ основными операциями являются доставка собранных блоков к месту монтажа, перевозка внутри помещения, подъем и установка. Шкафы или камеры РУ транспортируют до места монтажа в упакованном виде, шкафы и блоки КРУ — только в вертикальном положении. Камеры КСО допускается транспортировать через постоянные или временные проемы в горизонтальном положении фасадной стороной вверх. Погрузку и выгрузку блоков оборудования выполняют подъемным краном. При строповке в местах изгибов стропов устанавливают надежные распорки, предохраняющие окраску оборудования от повреждения. Перемещение по чистому полу рекомендуется производить на тележках ТПБ, с помощью которых обеспечивается самопогрузка и саморазгрузка блоков КРУ.

Заводы-изготовители отправляют КРУ и КСО в деревянной упаковке, не рассчитанной на длительное воздействие атмосферных осадков, поэтому по прибытии на место их помещают в сухое закрытое помещение, освобождают от упаковки, очищают от пыли, стружек и подвергают тщательному наружному осмотру. Если позволяют местные условия и имеются соответствующие подъемно- транспортные средства, на место монтажа доставляют блоки, скомплектованные из трех шкафов. В противном случае в шкафах КРУ снимают скобы для крепления тележек на время транспортировки, выкатывают тележки из шкафов, снимают болты, скрепляющие шкафы между собой, и доставляют каждый шкаф в отдельности.

При приемке электрооборудования КРУ и КСО для монтажа проверяют целость упаковки, комплектность элементов оборудования согласно упаковочной ведомости, отсутствие механических повреждений, наличие и целость пломб на приборах, наличие крепежных винтов, комплектность сборных и ответвительных шин и т. п.

По окончании установки КРУ (КСО) все металлические конструкции, на которых они установлены, присоединяют к сети заземления. Заземлению подлежит также все оборудование КРУ, не имеющее металлического соединения с заземленным корпусом камеры. Приборы и оборудование, установленные на заземленных металлических конструкциях, опорные поверхности которых имеют наружный электрический контакт с корпусом РУ, специально заземлять не следует. Заземление КРУ осуществляют приваркой нижних рам корпусов камер к магистрали заземления либо к закладным частям, подсоединенным к магистрали заземления не менее чем в двух местах.

Для сдачи в эксплуатацию выполняют необходимые работы по проверке и наладке релейной защиты, сигнализации и производят испытания в объеме, предусмотренном ПУЭ.
