Датчики движения инфракрасные

Датчики предназначены для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности.

Корпус датчика выполнен из не поддерживающего горения пластика (поликарбонат). В качестве коммутирующего нагрузку элемента использовано электромеханическое реле.

Техническая характеристика:

Номинальное рабочее напряжение: ~ 230 В Время выдержки включения датчика (регулируется) от 5 до 480 с
Порог срабатывания датчика в зависимости от уровня освещенности (регулируется): от 5 лк до дневного света
Порог чувствительности к инфракрасному излучению объекта для моделей ДД-035, ДД-008, ДД-018. ДД-017: регулируется
Порог чувствительности к звуку для модели ДД-035 (регулируется): от 30 до 90 дБ
Потребляемая мощность датчика во включенном состоянии 0,45 Вт
Сечение присоединяемых проводников, мм кв 0.75-1,5
Диапазон рабочих тем ператур: - 20+ +45 °С

Изображение	Мощность лампы, Вт	Описание
	1100	Угол обзора 180°. Дальность 12 м. IP44. Способ установки: настенно-потолочный
	1100	Угол обзора 180°. Дальность 12 м. IP44. Способ установки: настенно-потолочный
	1100	Угол обзора 180°. Дальность 10 м. IP44. Способ установки: настенно-потолочный
	1100	Угол обзора 270°. Дальность 12 м. IP44. Способ установки: угловой
	1100	Угол обзора 180°. Дальность 12 м. IP44. Способ установки: настенно-потолочный
	1100	Угол обзора по горизонтали 120°, по вертикали 360°. Дальность 7м, IP33. Способ установки: потолочный
	1100	Угол обзора по горизонтали 180°, по вертикали 360°. Дальность 8 м, IP33. Способ установки: потолочный
	500	Угол обзора 140°. Дальность 12 м, IP20. Способ установки: скрытая установка в монтажную коробку
	1200	Угол обзора 140°. Дальность 9 м, IP20. Способ установки: скрытая установка в монтажную коробку
	600	Угол обзора 140°. Дальность 9 м, IP20. Способ установки: скрытая установка в монтажную коробку
	1100	Угол обзора 120°. Дальность 12 м, IP44. Способ установки: на корпус прожектора
	1100	Угол обзора 120°. Дальность 12 м, IP44. Способ установки -на корпус прожектора

Фотореле

Фотореле предназначены для автоматического включения и отключения уличного и внутреннего освещения (подсветки витрин, световой рекламы и т.п.) в зависимости от уровня освещенности.

Корпус фотореле выполнен из не поддерживающего горения пластика (поликарбонат).

Внутри корпуса находится основание с электронной платой и защитный пластиковый кожух, встроенный фотоэлемент.

В качестве коммутирующего нагрузку элемента использовано электромеханическое реле. Порог срабатывания фотореле устанавливается регулятором "LUX". Вращением регулятора (регулировка"+", "-" ) можно установить порог срабатывания фотореле.

Техническая характеристика:

Номинальное рабочее напряжение: ~ 230 В
Порог срабатывания реле при уровне освещенности, (регулируется): 5...50 лк
Собственная потребляемая мощность при срабатывании 6,6 Вт
Собственная потребляемая мощность в дежурном режиме 0,25 Вт
Степень защиты по ГОСТ 14254-96 IP44
Диапазон рабочих температур: -25...+40

ФР 601 Макс. нагрузка 2200 Вт. IP44

ФР 602 Макс. нагрузка 4400 Вт. IP44

Фотореле ФР-7А

Фотореле выпускается в унифицированном не герметичном пластмассовом корпусе IP-20 с присоединением проводов питания и коммутируемых электрических цепей через клемную колодку на корпусе прибора. Крепление прибора осуществляется на Дин-рейку. Конструкция клемм обеспечивает зажим проводов сечением до 2,5 мм. На крышке прибора снаружи корпуса расположены индикатор нагрузки и ручка регулятора порога срабатывания.

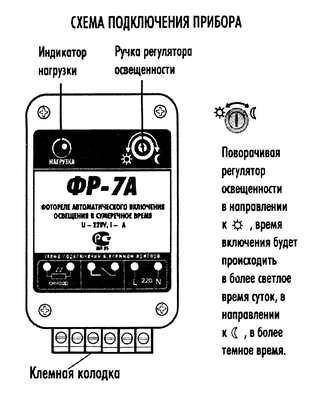

Прибор настраивается следующим образом - после установки прибора в необходимом месте и присоединения проводов питания, коммутации и сенсора-фотодатчика (согласно обозначению разъемов на схеме подключения) выберите время суток, когда вы решите включить коммутируемый источник света, плавным вращением ручки регулятора порога уровня освещенности добиваемся включения светодиода "нагрузка", что означает, что произошло включение нагрузки. Данный режим позволяет с помощью светодиода "нагрузка" добиться точной настройки порога срабатывания для дальнейшего автоматического включения/выключения.

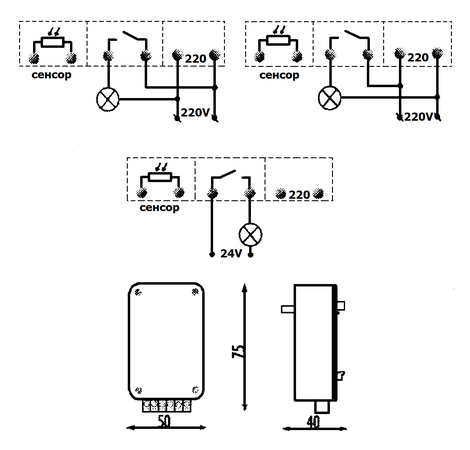

Установка сенсора на высоте более 2,5 м позволяет исключить ложные срабатывания. Подключение сенсора возможно на удалении до 100 м любым проводом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Номинальное напряжение сети - 8 220

2. Номинальная частота - 50 Гц

3. Макс мощность нагрузки/ток - 1500 Вт (7 А)

4. Порог срабатывания - от 2 до 350 Лк.

5. Задержка включения - секунд 1/5.

6. Мощность, потребляемая от сети - не более 0,3 Вт

7. Макс диаметр подключаемых проводов - 2,5 мм

8. Габаритные размеры - 50/75/40 мм.

9. Степень защиты-IP 20

10. Масса не более -80 г

11. Условия эксплуатации:

- колебания электросети +/-15% от номинала

- интервал рабочих температур, от -40 до +40 °С

Светочувствительные автоматы

Автомат предназначен для автоматического включения освещения в сумерки и выключения на рассвете. Принцип работы основан на контроле уровня освещенности выносным фотодатчиком. Применяется для управления освещением улиц, витрин магазинов, реклам, автостоянок, строек и т.п., а также использования в устройствах промышленной автоматики. Автомат оснащен схемой помехо-защиты от ложных срабатываний при случайном освещении или затемнении фотодатчика.

Монтаж: фотодатчик установить в месте, открытом для доступа дневного света, при изменении которого будет включаться/отключаться освещение. При монтаже необходимо учесть чтобы свет от включаемого освещения не попадал на фотодатчик. Регулировку порога включения необходимо производить медленно и аккуратно.

Технические данные AZ-B

Напряжение питания: 230В 50Гц

Макс. ток контактов реле 16А АС1

Макс. мощность ламп:

накаливания, галогенные 2000Вт

скомпенсированные люминесцентные 750Вт

некомпенсированные люминесцентные 1000Вт

энергосберегающие, лампы с ЭПРА 500Вт

Порог включения, регулируемый с 2 по 100Лк

Задержка включения 2 -5 сек

Задержка выключения 10-15 сек

Рабочая температура от -25°С до +50°С

Габариты, мм 35x65x70мм

Степень защиты:

реле IP40

клеммной колодки IP20

Монтаж на DIN-рейке 35 мм

Технические данные AZ-112
