Универсальный монтажный электропривод

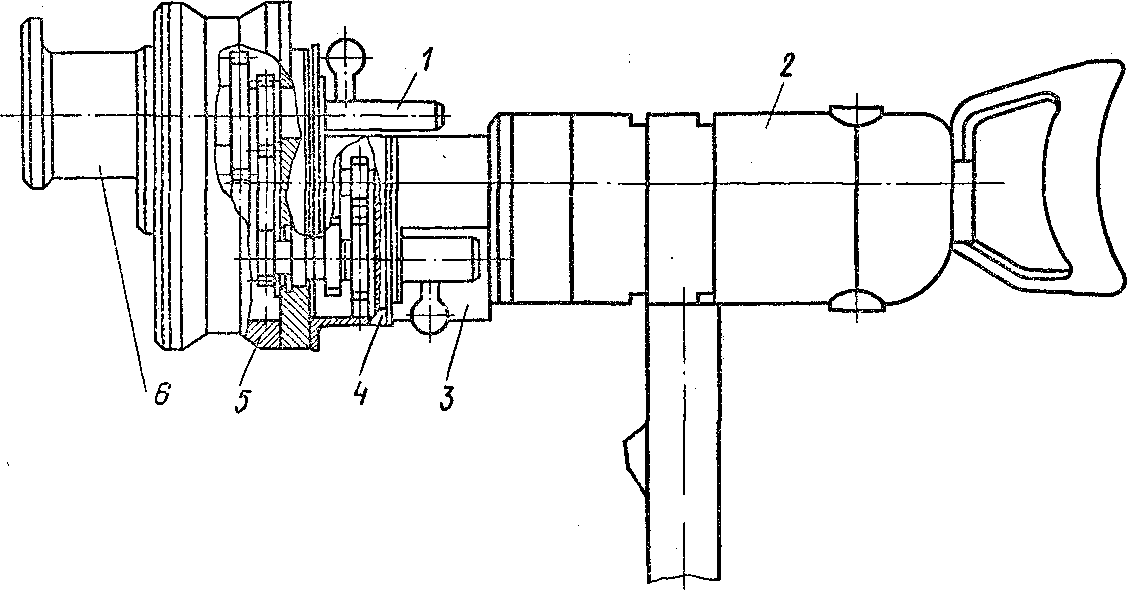

Универсальный монтажный электропривод:

1 — механизм переключения скоростей, 2— электросверлильная машина, 3 — механизм переключения реверса, 4 — реверсивный редуктор, 5 — редуктор скоростей, 6 — переходное приспособление

Для привода ряда механизмов (лебедки ЛБ-500, приспособления для затяжки проводов в трубы ПМТ-500), рабочий орган которых имеет вращательное движение и требует изменения скоростей, предназначен универсальный монтажный электропривод (рис.), состоящий из электросверлильной машины 2, реверсивного редуктора 4, редуктора скоростей 5, механизма переключения скоростей 1, механизма переключения реверса 3 и переходного приспособления 6, соединяющего электропривод с рабочим механизмом.

От электродвигателя сверлильной машины через реверсивный редуктор вращающий момент передается на шестерню редуктора скоростей, которая находится в постоянном зацеплении с непрерывно вращающимися четырьмя парами шестерен, а затем на выходной вал электропривода.
