UniSec - опции



щиты UniSec

Опции щитов UniSec (ABB) в разных функциональных ячейках

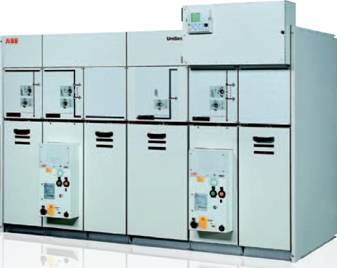

Щит среднего напряжения с воздушной изоляцией для вторичного распределения до 20 кВ, 1250 А, 25 кА

Электрические характеристики

кВ101520
Максимальное рабочее напряжениекВ1217,524
Испытательное напряжение (50-60 Гц, 1 минута)кВ283850
Напряжение стойкости к импульсукВ7595125
Номинальная частотаГц50/6050/6050/60
Номинальный ток главных шинД630/1250630/1 250630/1250
Номинальный ток приборов:
- Съемный выключатель VD4-HD4Д630/800630/800630
- Элегазовый управляющий - разъединяющий выключатель GSecA630/800630/800630
Номинальный допустимый кратковременный токкД (3с)16/21/25°16/2116/21
Пиковый токкД40/50/6340/52,540/52,5
Ток прочности на внутреннюю дугу (IAC AFLR)кД (1с)12,5/16/2112,5/16/2112,5/16/21

14 25 кД - 2с

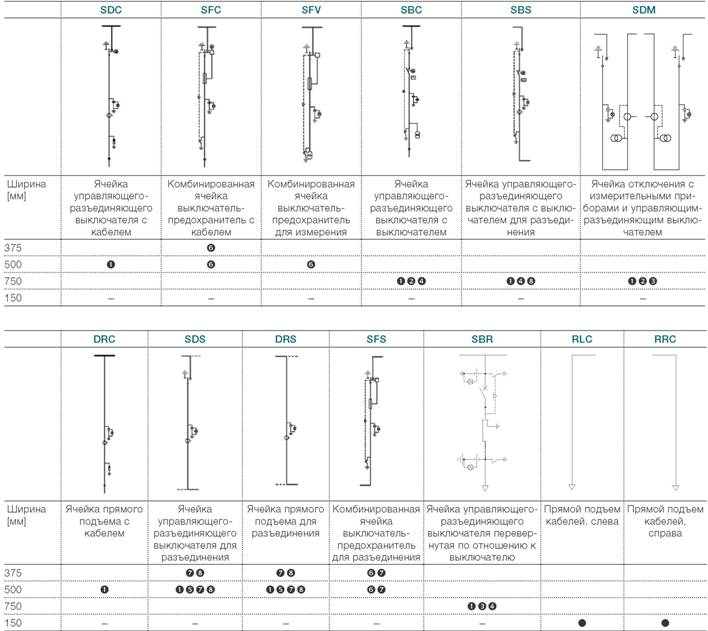

Опции UniSec в разных функциональных ячейках

Тип ячейки Ши-

рина

[мм]

Трансформаторы токаТрансформаторы напряженияTV вместо кабельных подключенийОтдельный ниж­ний выключатель заземленияЗаземление шинНаправление выхода шин внизу
SDC375
500•
SFC375 •1
500 •1
SFV500 •• 1
SBC750•• •
SBS750• • правое
SDM750•• •правое/левое
DRC375
500•
SDS375 правое/левое
500••2 правое/левое
DRS375 правое/левое
500••2 правое/левое
SFS375 • 1 левое
500 • 1 левое
SBR750• ••
RRC190
RLC190

1 Без замыкающей способности

2 - С выходом шин только слева

Опции UniSec в разных функциональных ячейках

Опции UniSec

1 Трансформаторы тока 2 Трансформаторы напряжения 3 Заземление шин

4 Отдельный нижний выключатель заземления 5 Трансформаторы напряжения с выходом шин только слева 6 Нижний отдельный выключатель заземления без замыкающей способности 7 Направление выхода шин внизу, налево 8 Направление выхода шин внизу, направо
