Тяжения и изгибы при прокладке кабельной линии Силовые кабельные линии

Лебедки для тяжения кабеля должны быть снабжены динамометром или самописцем контроля тягового усилия.

Способы тяжения кабеля:

тяжение кабеля кабельным чулком

- кабельным чулком

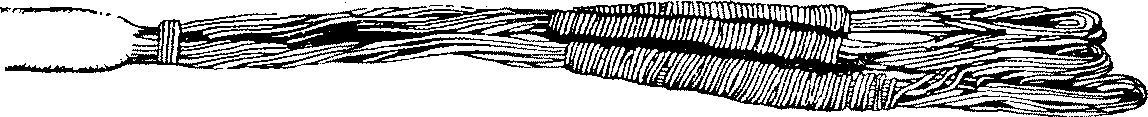

тяжение кабеля за токопроводящие жилы

- за токопроводящие жилы

Допустимые усилия тяжения (кГс)

S мм2	За жилы			За алюминиевую оболочку
S мм2	Медь	Многопров. А1	Однопров. А1	1 кВ	10 кВ
3x50	750	600	600	230	450
3x70	1050	840	400	300	500
3x95	1400	1100	550	650	580
3x120	1800	1400	700	400	050
3x150	2250	1800	900	600	750
3x185	2750	2200	1100	650	850
3x240	3600	2800	1400	750	1000

Тяжение кабелей с пластмассовой и свинцовыми оболочками допускается только за жилы.

Для одножильных кабелей с п/э изоляцией механическое напряжение в жиле кабеля не должно превышать: 30 Н/мм2 (3,06 кГс/мм-) - для алюминиевых жил 50 Н/мм2 (5,1 кГс/мм2) - для медных жил.

При надзоре за прокладкой и при эксплуатации небронированных кабелей со шланговым покрытием должно обращаться особое внимание на состояние шланга. Кабели со шлангами, имеющими сквозные порывы, задиры и трещины, должны быть отремонтированы или заменены.

Максимальные тяговые усилия для кабеля.

Сечение	Кабель с мпогопроволочной алюминиевой жилой, кГе	Кабель с однопроволочной алюминиевой жилой, кГе	Кабель с медной жилой. кГе
95	285	237.5	475
120	360	300	600
240	720	600	1200
500	1500	1250	2500

Допустимые радиусы изгиба кабелей при прокладке должны соответствовать данным таблицы.

Наименьшие допустимые радиусы изгиба кабелей.

	Радиус изгиба
Бумажная изоляция, бронированные и небронированные	15 Дн
в свинцовой оболочке - АСБ	15 Дн
в алюминиевой оболочке - ААБ	25 Дн
Пластмассовая изоляция и пластмассовая оболочка - АПвП	15 Дн

При монтаже кабеля с пластмассовой изоляцией, с использованием специального шаблона и, при необходимости, предварительного подогрева на 30°С допускается однократный изгиб минимальным радиусом изгиба кабеля 7,5 Дн, где Дн - наружный диаметр кабеля.

Образцы поврежденных кабелей и поврежденные кабельные муфты должны подвергаться лабораторным исследованиям для установления причин повреждения и разработки мероприятий по их предотвращению.

Максимальные тяговые усилия для кабеля должны контролироваться динамометром, установленным на лебедке, и не должны превышать следующих величин: 3 кГ/мм - для кабеля с многопроволочной алюминиевой жилой 2,5 кГ/мм: - для кабеля с однопроволочной алюминиевой жилой 5 кГ/мм2 - для кабеля с медной жилой.
