Трансформаторы серии ТСИ, ТС3И 1,6-4,0 У2, производства ОАО «Кентауский трансформаторный завод», предназначены для питания электроинструмента в сетях переменного тока 50 Гц. Трансформаторы соответствуют требованиям ГОСТ 11677-85.
В структуре условного обозначения трансформаторов ТС(3)И - X -У2:
Структура условного обозначения.:
Т - трехфазный
С - сухой
3 - в защищённом исполнении
И - для питания электроинструмента
X - номинальная мощность, кВА
У2 - климатическое исполнение и категория размещения
Трансформаторы эксплуатируются при условиях: номинальные значения климатических факторов внешней среды по ГОСТ 15150 и ГОСТ 15543.1; окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих металлы; отсутствие воздействия снежной пыли.
Условия эксплуатации:
Степень защиты IP 00 (IP 11) по ГОСТ 14234.
Режим работы - длительный.
Температура окружающей среды от -45°С до +40°С.
Относительная влажность воздуха не более 80% при 25°С.
Номинальное частота-50 Гц
Схема и группа соединений обмоток У/У (Д)-0 (12)
Высота над уровнем моря не более 1000 м;
Рабочее положение трансформатора в пространстве вертикальное.
Основные технические данные трансформаторов:
| Номинальная мощность, кВА | 1,6 | 2,5 | 4 |
| Номинальная частота, Гц | 50 | 50 | 50 |
| Номинальные напряжения первичных обмоток, В | 380/220 | 380/220 | 380/220 |
| Номинальные напряжения вторичных обмоток, В | 220/ 127;42;36; 12 | 220/127;42;36; 12 | 220/127;42;36;12 |
| Ток холостого хода, % | 20 | 15 | 10 |
Табл.1.

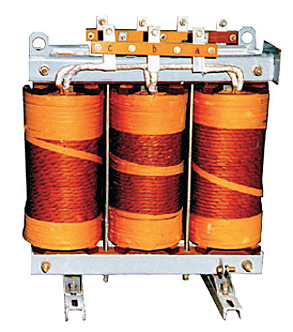

Магнитопровод трансформаторов шихтованный, собранный из прямоугольных пластин электротехнической стали. Обмотки слоевые, выполнены из обмоточного медного провода круглого или прямоугольного сечения (в зависимости от напряжения) на картонных каркасах. Общий вид, габаритные и установочные размеры, характеристики массы трансформатора приведены на рисунке 1 и 2. и в таблице 1 и 2.

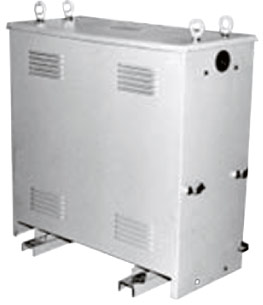

Трансформатор ТСЗИ размещен в кожухе, имеющем вентиляционные отверстия для естественного охлаждения и ручка для удобства перемещения и подъема. Габаритные и присоединительные размеры приведены на Рис.2.
Табл.2.
| Тип трансформатора | Размеры, мм | Масса, кг | |
| L | Н | ||
| ТСИ-1,6 | 324 | 278 | 34 |
| ТСИ-2,5 | 306 | 37 | |
| ТСИ-4,0 | 387 | 48 | |
| ТСЗИ-1,6 | 398 | 407 | 40 |
| ТСЗИ-2,5 | 43 | ||
| ТСЗИ-4,0 | 55 | ||
По заказу потребителей завод может изготовить трансформаторы с отличающимися от приведенных параметрами любого конструктивного исполнения.

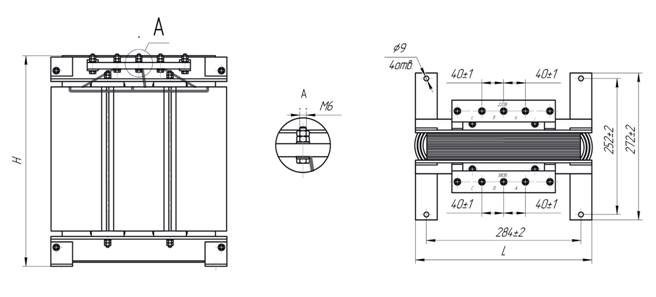

Трансформаторы типа ТС
Рис. 1

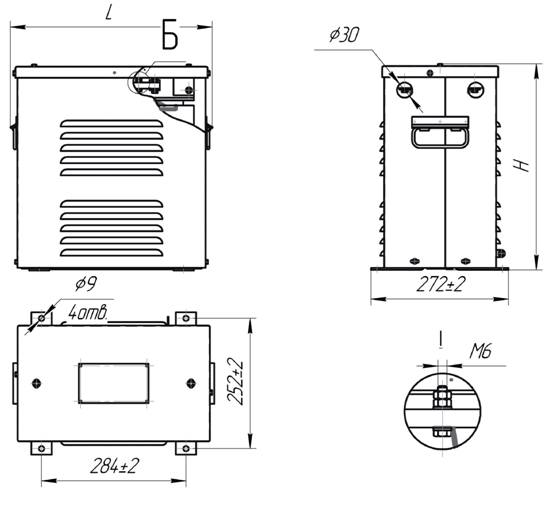

Трансформаторы типа ТСЗИ Рис. 2
