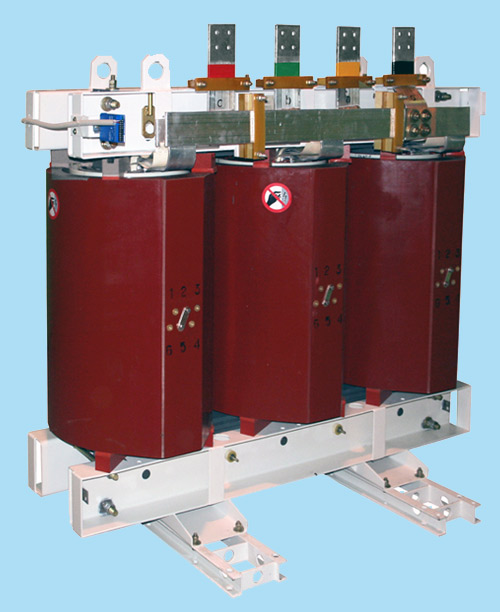

ТСГЛ, ТСЗГЛ, ТСЗГЛФ - сухие трансформаторы

Трансформаторы силовые сухие трехфазные с геафолевой литой изоляцией серии ТСГЛ, ТСЗГЛ (с вводами ВН внутри кожуха) и ТСЗГЛФ (с вводами ВН, выведенными на фланец, расположенный на торцевой поверхности кожуха) производства Минского электротехнического завода им. В.И. Козлова напряжением до 10 кВ предназначены для работы в электрических сетях потребителей электроэнергии переменного тока номинальной частотой 50 Гц.

Трансформаторы комплектуют обмотками фирмы «Siemens». Класс нагревостойкости обмоток F.

Для изоляции обмоток используется эпоксидный компаунд с кварцевым наполнителем (геафоль). Дополнительно обмотки усилены стеклотканью, что исключает возникновение трещин в эпоксидном компаунде даже при перегрузке трансформаторов. Геафоль не оказывает вредного влияния на окружающую среду, не выделяет токсичных газов даже при воздействии дуговых разрядов. Благодаря такой изоляции обмотки не требуют технического обслуживания.

Трансформаторы могут работать в сетях, подверженных грозовым и коммутационным перенапряжениям, имеют низкий уровень шума, высокую устойчивость к токам КЗ.

Трансформаторы экологически и пожаробезопасны, могут устанавливаться в местах, требующих повышенной безопасности (метро, шахтах, кинотеатрах, жилых и общественных зданиях), в местах с повышенными требованиями к охране окружающей среды (водозаборных станциях, спортивных сооружениях, курортных зонах), на промышленных предприятиях, металлургических комбинатах, химических производствах, электростанциях в непосредственной близости от центра нагрузки, что позволяет избежать издержек, связанных со строительством подстанций, обеспечивает экономию распределительных шин и кабелей низкого напряжения, уменьшает в них потери электроэнергии.

Регулирование напряжения до ±5% ступенями 2,5% осуществляется на полностью отключенном трансформаторе (ПБВ) путем перестановки перемычек.

Для защиты от перегрева трансформаторы комплектуют устройством тепловой защиты, управляемым термисторами, встроенными в обмотки НН.

Трансформаторы предназначены для работы в помещениях, в условиях умеренного климата (от +40°С до -45°С). Относительная влажность воздуха 75% при 15°С. Окружающая среда — невзрывоопасная, не содержит пыль в концентрациях, ухудшающих параметры изделий в недопустимых пределах. Высота установки над уровнем моря не более 1000 м.

Трансформаторы ТСГЛ изготавливают со степенью защиты IP 00 (без кожуха), ТСЗГЛ и ТСЗГЛФ-1Р 21 (с кожухом).

Технические характеристики трансформаторов серий ТСГЛ, ТСЗГЛ, ТСЗГЛФ
