Трансформаторы серии ТС, ТС3 класса напряжения 0,66 кВ , производства ОАО «Кентауский трансформаторный завод», трехфазные сухие двух обмоточные предназначены для преобразования электроэнергии.

Условное обозначение:

В структуре условного обозначения трансформаторов ТС(3)-ХХ УЗ:

T - трехфазный

С|3) - сухой (в защищенном исполнении)

XX - номинальная мощность, кВА

УЗ - климатическое исполнение и категория размещения

Условия эксплуатации:

Трансформаторы соответствуют требованиям ГОСТ 11677-85.

Режим работы - длительный.

Температура окружающей среды от -45°С до +40°С.

Относительная влажность воздуха не более 80% при 25°С.

Номинальное частота-50 Гд

Схема и группа соединений обмоток У/III (Д)-0 (12)

Степень защиты IPOO (IP11) по ГОСТ 14234. Рабочее положение трансформатора в пространстве вертикальное.

Основные технические данные ТС, ТС3

Тип трансформатора	Мощность, кВА	Напряжение		НАПРЯЖЕНИЕ КОРОТКОГО ЗАМЫКАНИЯ, %
Тип трансформатора	Мощность, кВА	ВН	НН	НАПРЯЖЕНИЕ КОРОТКОГО ЗАМЫКАНИЯ, %
ТС, ТС3	10	380	220	2,8
ТС, ТС3	10	380	36	2,8
ТС, ТС3	16	380	220	3,0
ТС, ТС3	25	380	220	3,0
ТС, ТС3	25	380	36	3,0
ТС, ТС3	40	380	220	3,0
ТС, ТС3	63	380	220	4,0
ТС, ТС3	100	380	220	4,0

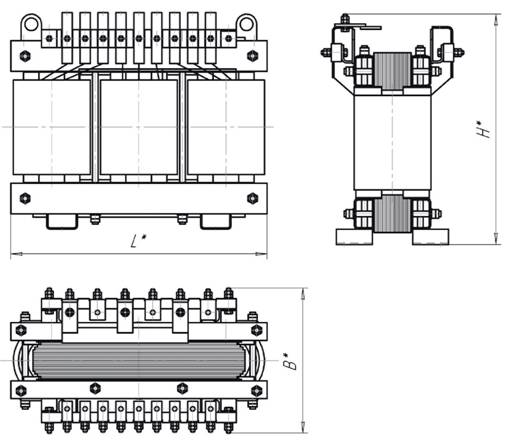

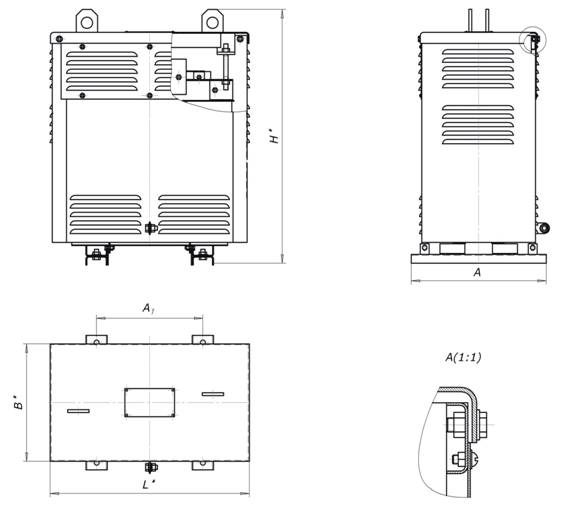

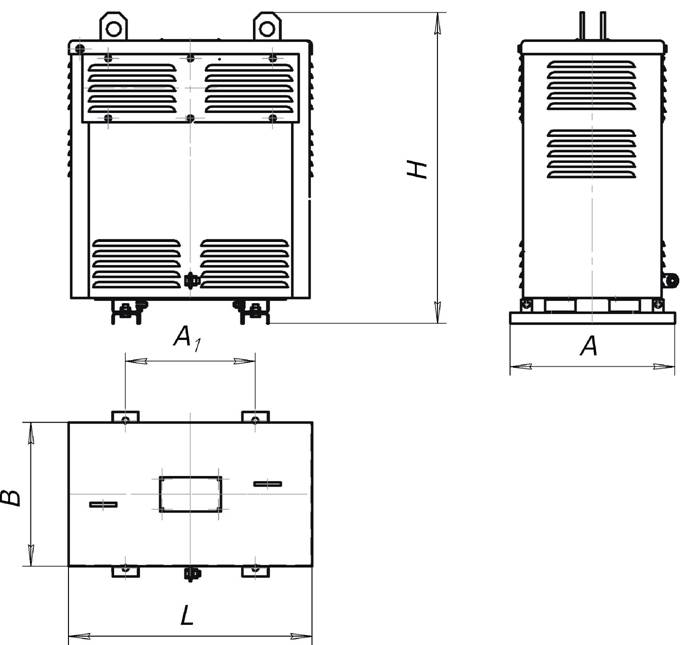

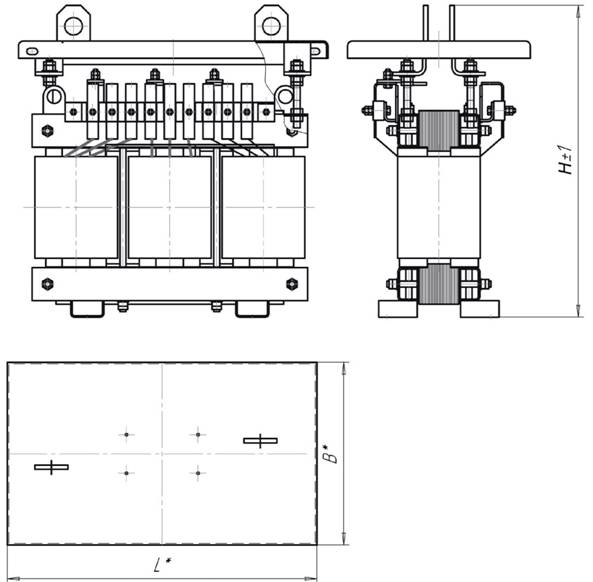

Габаритные размеры и вес

Тип трансформатора	Н, мм	L, мм	В, мм	Ь, мм	Ы, мм	А, мм	А1, мм	Масса, кг
ТС-10	450	500	320	248	208	440	350	98
ТСЗ-10	593	566	376	248	208	440	350	118,2
ТС-16	475	500	320	248	208	440	350	114
ТСЗ-16	638	566	376	248	208	440	350	135,12
ТС-25	570	500	334	254	214	440	350	154
ТСЗ-25	738	566	391	254	214	440	350	177,6
ТС-40	580	345	600	265	225	460	350	208
ТСЗ-40	748	636	401	265	225	460	350	233,7
ТС-63	600	365	660	285	245	480	400	208
TC3-63	768	669	421	285	245	480	400	313,6
ТС-100	680	380	730	299	259	500	400	398
ТСЗ-100	848	746	436	299	259	500	400	431,8
