ТС и ТСЗ до 660 В - «ПЗСТ»

Нельзя себе представить работу любого электрооборудования без использования понижающего или разделяющего трансформатора напряжения. Для нормального обеспечения потребителей электроэнергией ООО «Псковский завод силовых трансформаторов» выпускаются низковольтные сухие трансформаторы ТСЗ (с металлическим кожухом) и трансформаторы ТС (без кожуха).

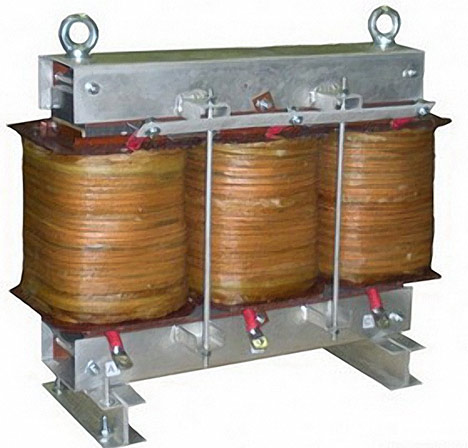

Для преобразования напряжения частотой пятьдесят герц в потребительской сети применяются трехфазные трансформаторы напряжения мощностью от 3 кВА до 400 кВА с естественным воздушным охлаждением: ТС (без кожуха) и ТСЗ (с металлическим кожухом).

Магнитопровод этих трансформаторов изготавливается из наборной высококачественной электротехнической стали. Для магнитных систем позиции раскраиваются на специальных линиях поперечной резки. Опрессовка сердечника производится с применением швеллеров. Чтобы защитить от коррозии пластины покрывают кремнийорганической краской.

Главная и продольная изоляция в сухих трансформаторах напряжения ТС и ТСН выполняется с применением бумаги, картона и полиамида, изготовленных по специальной технологии. Для межслойной изоляции используется бумага, которая пропитывается эпоксидной смолой. После укладки изоляции, она кристаллизуется и превращается в монолит, тем самым защищая витки от электрического пробоя, механического повреждения и влияния внешних факторов.

Первичная и вторичная обмотки этих трансформаторов наматывается медной или алюминиевой шиной прямоугольного сечения. Схема намотки – «виток к витку». После намотки обмоток, их пропитывают специальным составом на основе эпоксидной смолы.

Используются трансформаторы напряжения сухого типа ТС и ТСЗ в умеренных условиях (+1С +35С) в помещениях с искусственной регулировкой климатических условий. Эти трансформаторы имеют класс защиты: ТС - IP 00 и ТСЗ - IP 21. Они относятся к классу 1 по способу защиты от поражения электрическим током.

Параметры трансформаторов

Габариты и масса трансформаторов
