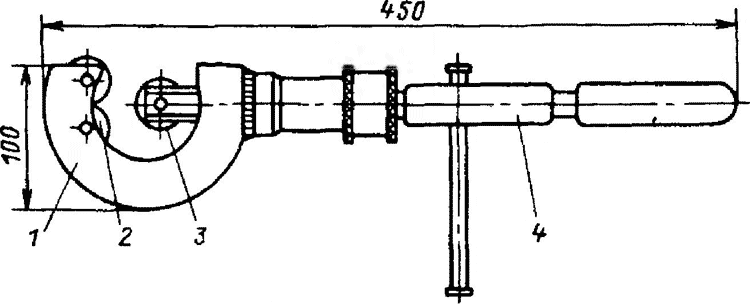

Труборез ТРС-50

1 - корпус; 2 - ролики; 3 - нож; 4 - ручка-винт с рычагом для подачи ножа;

В условиях индустриального ведения монтажных работ большинство труб проходит обработку в монтажно-заготовительных мастерских управления. Остальные трубы поступают непосредственно на монтаж, где используются для выполнения одиночных трубных проводок и защитных проводок, предохраняющих электрические провода или кабели от механических повреждений. В этом случае требуется слесарная обработка труб в зоне монтажа. Наиболее производительным механизированным инструментом для резки труб в условиях монтажа являются электрошлифовальные машины.

Если на объекте строительства необходимо произвести небольшой объем трубозаготовительных работ, а также в случае отсутствия или невозможности применения электрошлифовальных машин для резки труб могут применяться ручные труборезы.

Для резки стальных труб диаметром 15—50 мм и толщиной стенки не более 2 мм предназначен труборез ТРС-50 (рис. 6, а). Он состоит из корпуса 1, в котором крепятся оси двух роликов 2, режущего ножа 3 и ручки-винта 4 с рычагом для подачи ножа. Резка труб труборезом производится после их закрепления в трубоприжиме или в каком-либо другом приспособлении. При резке трубы производится подача режущего ножа с помощью рычага в ручке трубореза.

При работе трубореза ролики и нож должны свободно без заедания вращаться вокруг своих осей. Перемещение ножа вдоль оси не допускается.

Для трубореза ТРС-50 применяются ножи диаметром 30 мм.

Торцевые плоскости труб после резки должны быть перпендикулярны их оси. Допустимое отклонение не должно превышать 2°. Максимальное усилие, прикладываемое к ручке трубореза, должно быть не более 150 Н. Труборез имеет габариты 450*100x45 мм и массу 2,6 кг.
