Трубогиб ТР6-12

Для гибки медных, стальных труб и труб из алюминиевых сплавов малых диаметров предназначен трубогиб ТР6-12. Отличительной особенностью трубогиба является возможность работы с ним одной рукой, что позволяет производить операцию изгибания в труднодоступных местах объекта и в различных условиях монтажа.

Трубогиб состоит из трех основных частей: корпуса 1, в котором смонтирован привод трубогиба, а также сменных шаблона 2 и пластины с упорами 4. Труба 3, подлежащая гибке, свободно размещается между упорами и шаблоном, установленным на конце рейки 5 привода трубогиба. Рейка передвигается в корпусе с помощью ручки 10. По рейке скользит собачка 6, прижатая к ней пружиной 8. Собачка и пружина установлены на оси 7, закрепленной в отверстиях ручки.

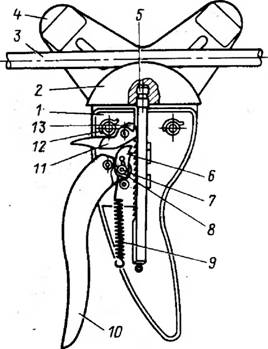

Трубогиб ТР6-12: 1 - корпус (крышка снята); 2 - шаблон; 3 - изгибаемая труба; 4 - пластина с упорами; 5 - рейка; 6 - собачка; 7 - ось; 8, 9, 12 - пружина; 10 - ручка; 11 - предохранитель; 13 - упор

При нажатии ручки собачка, находясь в зацеплении с рейкой, перемещает ее вверх на один зуб. Ручка под действием пружины 9 возвращается в исходное положение, одновременно перемещая собачку к следующему зубу. Во время перемещения собачки рейка находится в зацеплении с упором 13, прижатым к ней пружиной 12, установленной на одной оси с предохранителем 11. Упор не дает возможности перемещения рейки в обратном направлении. При очередном нажатии на ручку собачка перемещает рейку еще на один зуб, и так 13 раз, пока рейка не переместится в крайнее положение. Для возврата рейки необходимо нажать на предохранитель, после этого освобожденная от зацепления с упором рейка переместится в исходное положение.

В комплект поставки трубогиба ТР6-12 входят пять сменных шаблонов для труб из цветных металлов диаметром DH, равным 6, 8, 10 и 12 мм, и стальных труб DH = 8 мм, а также сменных пластин с упорами на те же типоразмеры труб. При этом с целью облегчения гибки стальных труб упоры на соответствующей пластине выполнены в виде вращающихся на оси роликов.

Предел прочности изгибаемых труб, МПа, не более:

медных и из алюминиевых сплавов........................................... 200

стальных (сталь марок 10, 20) ................................................. 400

Угол изгиба трубы, град, не менее .............................................. 90

Усилие на рукоятке, Н, не более ............................................ 200

Габариты трубогиба с футляром, мм:

длина.................................................................................................. 326

ширина................................................................................................ 164

высота................................................................................................... 40

Масса снаряженного трубогиба, кг............................................. 0,8

Масса трубогиба с футляром, кг................................................. 2,7
