Транспортировка установка и свертывание ДЭС

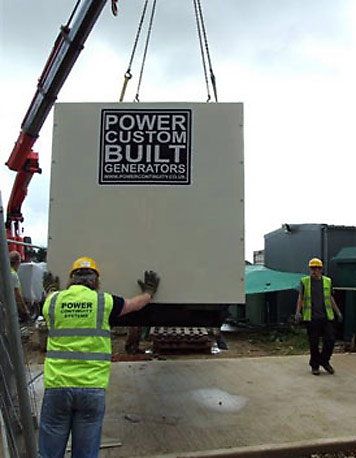

Стационарные ДЭС отправляются с завода-изготовителя отдельными полностью собранными агрегатами (дизель, генератор, панели и т. д.) в упакованном виде. Детали и узлы стационарных ДЭС должны быть покрашены на заводе-изготовителе, а неокрашенные детали и узлы должны быть покрыты антикоррозионной смазкой. Упакованные узлы ДЭС нужно перевозить в устойчивом положении, избегая смещений и ударов.
Передвижные ДЭС, установленные на санях, прицепах, кузовах, транспортируют тягачами, тракторами, автомобилями, а установленные в вагонах (энергопоезда),— тепловозами. На передвижных ДЭС имеются следующие устройства, помогающие их транспортировке тормоз аварийного наката и стоянки, защелка буксирного крюка, задний фонарь и стоп-сигнал, привод управления передних колес и др. Перед транспортировкой передвижных ДЭС должны быть проверены надежная работа этих устройств, а также надежность крепления агрегатов ДЭС и вспомогательного оборудования.
Выбор места установки и подготовка к работе передвижной ДЭС.
Место расположения должно быть ровным и горизонтальным, не иметь поблизости (4—6 м) зданий и сооружений, находиться в центре расположения потребителей электроэнергии. Разрешается также устанавливать передвижную ДЭС с капотом в укрытии на горизонтальной площадке на расстоянии не менее 1 м от стен. Для создания хороших условий охлаждения (особенно летом) генератор передвижной ДЭС устанавливают против направления ветра; дверцы капота агрегата (со стороны генератора) должны быть всегда открыты. В укрытии радиатор передвижной ДЭС должен быть повернут в сторону естественного притока воздуха.
Условия установки передвижных ДЭС в закрытом помещении аналогичны условиям установки стационарных ДЭС.
Передвижные энергопоезда устанавливают обычно на запасном пути или в тупиках недалеко от потребителей электроэнергии.
После установки передвижную ДЭС закрепляют ручным тормозом, а при работе более 2—3 сут ее рессоры и колеса разгружают с помощью домкратов.
После установки передвижной ДЭС необходимо установить защитное заземление и присоединить к нему корпус генератора или шину заземления ДЭС, разместить и присоединить осветительные средства, развернуть кабельную сеть, осмотреть все узлы и проверить готовность станций к работе согласно заводской инструкции.

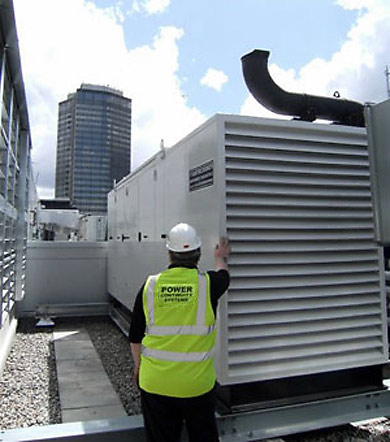

Подготовка к работе стационарной ДЭС.Помещения для стационарных ДЭС должны быть огнестойкими, иметь приточную вентиляцию и отопительную систему. Объем помещения должен быть не менее 20-кратного объема ДЭС. Все основное и вспомогательное оборудование размещают свободно. Проход между торцом дизеля, на котором установлен пост управления, и стеной должен быть не менее 1,75 или 1,25 м, если торец дизеля не имеет поста управления, между торцом электрического генератора и стеной — не менее 0,8 м, между соседними дизель-генераторами — не менее 2 м. При установке ДЭС необходимо обеспечить доступ к различному вспомогательному оборудованию и предусмотреть место для ремонтной зоны (для выемки при ремонте поршней, датчиков, расчленения дизеля и т. д.). Радиаторы для охлаждения воды, циркулирующей в системе охлаждения дизеля, должны быть расположены на расстоянии 0,3—1,0 м от специального проема в наружной стене и обращены навстречу естественному притоку воздуха.
Дизель-генератор устанавливают на бетонный горизонтальный фундамент по месту в строгом соответствии с рабочими чертежами. Для предотвращения резонансных колебаний (во избежание аварии) фундамент или другие опорные устройства, на которых устанавливают ДЭС, не должны быть связаны со стенами здания и фундаментами других агрегатов.
Для нормальной эксплуатации кроме естественного освещения все производственные помещения ДЭС должны иметь искусственное освещение на лампах накаливания. ДЭС должна иметь также свое защитное заземление. В операторном отделении при установке шкафов и панелей управления, сигнализации, защиты и распределения электроэнергии следует обеспечить свободный доступ к аппаратуре, а также возможность наблюдения за кабелями.
Электроагрегат стационарной ДЭС устанавливают на фундамент, вспомогательное оборудование соединяют с дизель-агрегатом и трубопроводами, а защитное заземление — с корпусом генератора, панелями и щитами, затем силовые и контрольные кабели разводят по помещению ДЭС; силовые кабели присоединяют к потребителям энергии.
Монтаж и установка электрооборудования, прокладка проводов и кабелей и другие работы в помещении ДЭС должны производиться в соответствии с ПУЭ и заводскими инструкциями.
После монтажа перед началом работы ДЭС необходимо выполнить следующее:
тщательно расконсервировать дизель, генератор и другие узлы в соответствии с прилагаемыми к ним инструкциями по эксплуатации (пуск нерасконсервированго дизеля и генератора может привести к аварии);
проверить затяжку болтов и гаек дизеля и генератора, крепление рамы к фундаменту, а также крепления всех других узлов ДЭС;
заполнить все системы и проверить плотность соединений трубопроводов, устранить замеченные неисправности, удостовериться в соответствии монтажа систем рекомендуемым схемам и устранить несоответствие в случае необходимости;
убедиться в надежности разъемных соединений и соответствии подключения шкафов и узлов электроагрегата электрической схеме соединений; проверить полярность присоединения начального возбуждения генератора к аккумуляторным батареям;
продуть сухим сжатым воздухом генератор, шкафы управления, панели и блоки автоматики и распределения энергии; убедиться в отсутствии в них посторонних предметов, проверить состояние электроизмерительных приборов и защитной аппаратуры;
проверить плотность прилегания щеток генератора; при неплотном прилегании пришлифовать;
измерить сопротивления изоляции электрической схемы электроагрегата и отдельных его узлов;
проверить надежность заземления электроагрегата и потребителей электроэнергии.
Необходимо также выполнить все работы, рекомендуемые инструкциями по эксплуатации ДЭС перед пуском дизеля, генератора и других узлов.
Для свертывания работы передвижной ДЭС нужно остановить агрегат, разобрать кабельную сеть, питающую потребителей, снять сеть освещения и светильники, закрепить оборудование и подготовить агрегаты к транспортировке.
Для перевозки стационарную ДЭС разбирают на составные узлы и детали (дизель, панели, генератор и т. д.), покрывают неокрашенные узлы и детали антикоррозионной смазкой и упаковывают узлы ДЭС в деревянные маркированные ящики с предупредительными надписями.
При длительном перерыве в работе ДЭС производится консервация ее дизеля, генератора и других узлов в соответствии с указаниями заводских инструкций.
