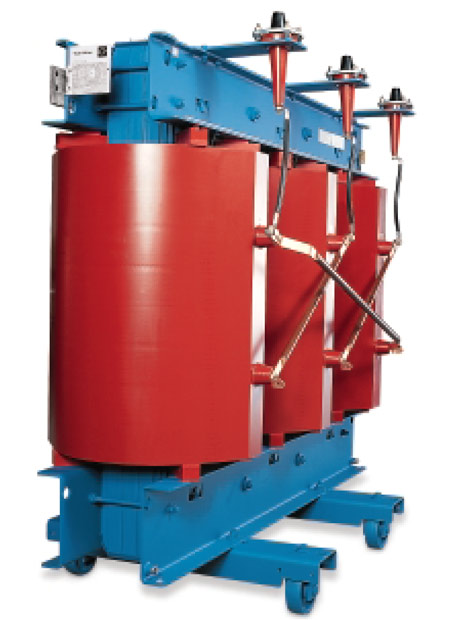

Трансформаторы Геафоль

Трансформаторы сухие с компаундной изоляцией типа «Геафоль» (GEAFOL®) - разработка компании Siemens, успешно функционируют с 1965 года. С тех пор Сименс предоставила лицензии на их производство многим крупнейшим производителям электрооборудования во всем мире. Более 100000 единиц трансформаторов зарекомендовали себя в электроустановках по всему миру.

Сухие трансформаторы с литой изоляцией типа «Геафоль» соответствуют рекомендациям IEC № 726 и рекомендациям Европейского комитета электротехнической стандартизации (CENELEC) HD 464 HD 538 и DIN 42 523.

Конструкция и преимущества

Силовые распределительные трансформаторы с литой изоляцией серии «Геафоль» применяются для работы в электросетях мощностью от 100 до 20000 кВА и напряжением до 170 кВ. В этой нише они с успехом заменяют масляные трансформаторы и сопоставимы с ними по своим электрическим и механическим характеристикам.

Сухие трансформаторы с изоляцией «Геафоль» предназначены для установки внутри помещений, в непосредственной близости от массовой концентрации потребителей. Так как в конструкции трансформаторов, в качестве изоляции, используются исключительно неорганические пламегасящие материалы, это освобождает данную продукцию от всех требований пожарной безопасности, предъявляемых к масляным трансформаторам, и позволяет устанавливать их в нефтехранилищах, и других подобного рода помещениях, где предъявляются повышенные требования к пожарной безопасности.

Трансформаторы «Геафоль» можно применять там, где запрещены к использованию масляные трансформаторы – внутри помещений, в шахтах и туннелях, на судах, кранах и морских платформах, подземных водохранилищах, на предприятиях пищевой промышленности и т.п. При выполнении монтажа, очень часто трансформаторы данного типа устанавливают вместе с распределительными щитами и, таким образом, компонуют в небольшие подстанции на первичных и вторичных распределительных сетях. При использовании в тиристорных преобразователях, трансформаторы можно установить на одной площадке с конвертером, что сокращает расходы на выполнение строительных работ, стоимость кабельных магистралей электросети и затрат на установку. Так же, трансформаторы ГЕАФОЛЬ соизмеримы по уровню рабочего шума с масляными трансформаторами. Все вышеназванные преимущества, в определенных случаях, делают масляные трансформаторы неконкурентоспособными в сравнении с трансформаторами ГЕАФОЛЬ.

По своей конструкции, сухие трансформаторы с литой изоляцией «Геафоль» являются полностью необслуживаемыми, в течение всего срока эксплуатации. Они успешно эксплуатируются во всем мире, на протяжении многих лет, начиная с 1965 года.

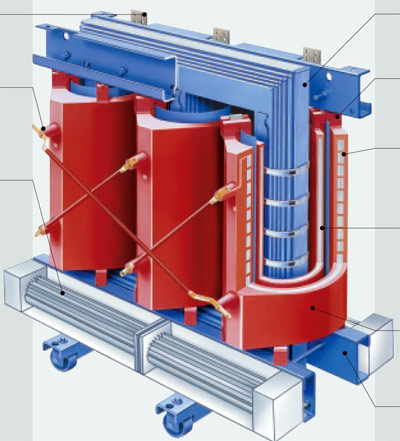

НН ввод: Стандартное расположение: Сверху, сзади. Так же, возможно нижнее расположение вводов, но в отдельном исполнении, по желанию заказчика. ВВ ввод: Возможны любые варианты, в зависимости от требований заказчика и общих требований конструкции. Перемычки для согласования обмотки ВН с напряжением сети расположены на стороне вводов НН. Переключение перемычек производится при невозбужденном трансформаторе Использование вентиляторов поперечного потока увеличивают мощность трансформатора на 50% Контроль температуры осуществляется с помощью термистора (РТС) в обмотке НН Покрытие стальных частей многослойное, RAL 5009. По желанию заказчика возможно покрытие двухкомпонентным лаком или горячая гальваническая обработка (цинкование) для применения трансформаторов в условиях особо агрессивной среды Экологический класс Е2 Климатическая категория оборудования С2 При наружной установке трансформатора обеспечивается исполнение IP 23 Класс пожаростойкости F1

Трехстержневой магнитопровод, выполнен из изолированных с обеих сторон металлических пластин из анизотропной электротехнической стали. Упругие шайбы защищают сердечник и обмотки от механических вибраций. Так же служат для уменьшения шума. Обмотки ВН выполнены из алюминиевой фольги. Обмотки НН выполнены из алюминиевой полосы. При производстве обмотка сразу же склеивается с изоляционным материалом. В качестве изоляции используется смесь из эпоксидной смолы и кварцевого порошка. Все это позволяет сделать трансформатор Необслуживаемым, огнеупорным, влагостойким, пламегасящим. Рама трансформатора оснащена роликами на поворотном механизме, которые позволяют перемещать всю конструкцию в любую сторону.

Параметры трансформаторов Геафоль
