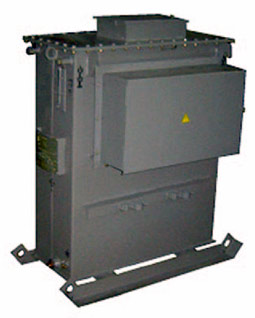

Трехфазные масляные трансформаторы серии ТМПНГ с первичным напряжением 0,38 кВ, производства ОАО "Электротехническая компания "Биробиджанский завод силовых трансформаторов", предназначены для преобразования электроэнергии в составе энергоустановок питания погружных насосов добычи нефти в сетях переменного тока частотой 50 Гц.
Окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
Режим работы продолжительный.
Трансформаторы в герметичном исполнении, в качестве конструктивной защиты масла используется сухой азот
В трансформаторах предусмотрена возможность регулирования напряжения от 5 до 36 ступеней с диапазоном от 391 до 3182 В.
Вид регулирования -ПБВ (переключение без возбуждения). Переключение на другой диапазон напряжения производится в ручном режиме в отключенном состоянии.
Конструкция трансформаторов предусматривает кабельный ввод и вывод напряжения и обеспечивающая надежное подключение кабелей без необходимости напаивания наконечников на их токоведущие жилы.
Трансформаторы снабжены жидкостными термометрами для измерения температуры верхних слоев масла.
Для удобства передвижения трансформаторов ко дну бака приварены салазки.
Технические характеристики трансформаторов ТМПНГ
| Мощность, кВ-А | Сочетание напряжений, кВ | Схема и группа соединения обмоток | Потери, кВт | Напряжение короткого замыкания, (не более)% | Ток холостого хода, % | ||
| ВН | НН | холостого хода | короткого замыкания | ||||
| 63 | 0,856 | 0,38 | Ун/Ун-0 | 0,22 | 1,28 | 5,5 | 2,2 |
| 100 | 1,614 1,25 1,295 | 0,38 | Ун/Ун-0 | 0,29 | 1,95 | 5,5 | 1,9 |
| 160 | 1,355 1,994 | 0,38 | Ун/Ун-0 | 0,42 | 2,65 | 5,5 | 1,7 |
| 250 | 2,005 2,247 | 0,38 | Ун/Ун-0 | 0,58 | 3,9 | 6,0 | 1,5 |
| 300 | 1,907 | 0,38 | Ун/Ун-0 | 0,99 | 4,8 | 6,0 | 1,8 |
| 400 | 2,47 | 0,38 | Ун/Ун-0 | 0,90 | 5,9 | 6,0 | 1,5 |

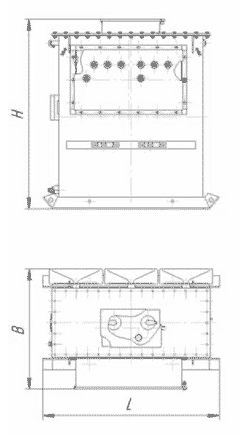

Габаритно-весовые характеристики трансформаторов ТМПНГ
| Мощность, кВА | Длина (L), мм | Ширина (В), мм | Высота (Н). мм | Масса полная, кг |
| 63 | 1075 | 660 | 1360 | 590 |
| 100 | 1125 | 570 | 1375 | 739 |
| 160 | 1140 | 795 | 1260 | 905 |
| 250 | 1140 | 820 | 1500 | 1212 |
| 300 | 1310 | 950 | 1630 | 1480 |
| 400 | 1442 | 940 | 1620 | 1575 |
Установочные размеры трансформаторов ТМПНГ
| Номинальная мощность трансформатора, кВА | Расстояние между средними линиями швеллеров (уголков) рамы, мм | |
| по продольной оси | по поперечной оси | |
| 63 | 500 | 480 |
| 100 | 550 | 480 |
| 160 | 550 | 550 |
| 250 | 550 | 550 |
| 300 | 660 | 660 |
| 400 | 660 | 660 |
