ТМПН - ЭТК БирЗСТ

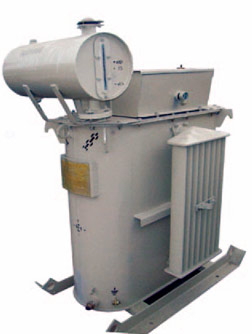

Трехфазные масляные трансформаторы серии ТМПН с первичным напряжением 0,38 кВ, производства ОАО "Электротехническая компания "Биробиджанский завод силовых трансформаторов", предназначены для преобразования электроэнергии в составе энергоустановок питания погружных насосов добычи нефти в сетях переменного тока частотой 50 Гц.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.
Высота установки над уровнем моря не более 1000 м.
В трансформаторах предусмотрена возможность регулирования напряжения от 5 до 36 ступеней с диапазоном от 391 до 3182 В.
Вид регулирования - ПБВ (переключение без возбуждения). Переключение на другой диапазон напряжения производится в ручном режиме в отключенном состоянии.
Конструкция трансформаторов предусматривает кабельный ввод и вывод напряжения и обеспечивающая надежное подключение кабелей без необходимости напаивания наконечников на их токоведущие жилы.
Трансформаторы снабжены жидкостными термометрами для измерения температуры верхних слоев масла.
Для удобства передвижения трансформаторов ко дну бака приварены салазки.

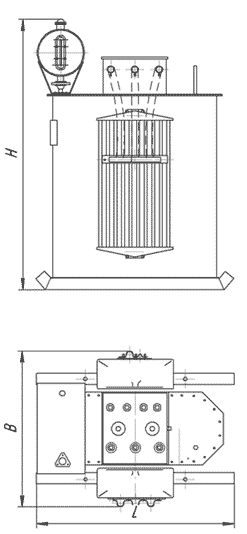

Габаритно-весовые характеристики трансформаторов ТМПН
| Длина (L), мм | Ширина (В), мм | Высота (Н), мм | Масса полная, кг | |
| 63 | 1056 | 550 | 1445 | 485 |
| 100 | 1220 | 560 | 1480 | 617 |
| 125 | 1145 | 620 | 1515 | 749 |
| 160 | 1145 | 820 | 1500 | 755 |
| 250 | 1300 | 880 | 1705 | 1150 |
| 300 | 1310 | 1050 | 1795 | 1520 |
| 400 | 1310 | 1050 | 1795 | 1575 |
Технические характеристики трансформаторов ТМПН
| Мощность, кВ-А | Сочетание напряжений, кВ | Схема и группа соеди- нения обмоток | Потери, кВт | Напряжение короткого замыкания, (не более) % | Ток холостого хода, % | ||
| ВН | НН | холостого хода | короткого замыкания | ||||
| 63 | 0,611 0,856 | 0,38 | Ун/У-0 | 0,29 | 1,28 | 5,5 | 2,2 |
| 100 | 0,736 0,844 1,07 1,61 1,98 1,614 1,248 | 0,38 | Ун/У-0 | 0,29 | 1,95 | 5,5 | 1,9 |
| 125 | 1,54 | 0,38 | Ун/У-0 | 0,42 | 1,95 | 5,5 | 1,9 |
| 160 | 1,248 1,9 2,05 0,612 | 0,38 | Ун/У-0 | 0,42 | 2,65 | 5,5 | 1,7 |
| 250 | 1,822 2,168 2,23 | 0,38 | Ун/У-0 | 0,58 | 3,90 | 6,0 | 1,5 |
| 300 | 2,065 | 0,38 | Ун/У-0 | 0,80 | 4,80 | 6,0 | 1,5 |
| 400 | 2,12 | 0,38 | Ун/У-0 | 0,90 | 5,90 | 6,0 | 1,5 |
Установочные размеры трансформаторов ТМПН
| Номинальная мощность трансформатора, кВА | Расстояние между средними линиями швеллеров (уголков) рамы, мм | |
| по продольной оси | по поперечной оси | |
| 63 | 500 | 480 |
| 100 | 500 | 480 |
| 125 | 550 | 550 |
| 160 | 550 | 550 |
| 250 | 550 | 550 |
| 300 | 660 | 660 |
| 400 | 660 | 660 |
