ТМОБ - ЭТК БирЗСТ

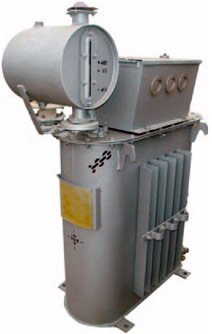

ТМОБ - трансформатор трехфазный с естественным масляным охлаждением, производства ОАО "Электротехническая компания "Биробиджанский завод силовых трансформаторов", предназначен для обогрева бетона от сети переменного тока напряжением 380 В частотой 50 Гц.
Трансформатор предназначен для работы в условиях умеренного климата.
Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах. Трансформатор не предназначен для работы в условиях 00 тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
Режим работы продолжительный.
В трансформаторе предусмотрена возможность регулирования напряжения:
-при схеме соединения У/У- 0: -121 В- 103 В - 85 В;
-при схеме соединения У/Д -11: -70 В -60 В- 49 В
Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производится в ручном режиме в отключенном состоянии.
Технические характеристики трансформаторов ТМОБ
| Мощность, кВ-А | Сочетание напряжений, кВ | Схема и группа соединения обмоток | Потери, кВт | Напряжение короткого замыкания, (не более)% | Ток холостого хода, % | ||
| ВН | НН | холостого хода | короткого замыкания | ||||
| 63 | 0,38 | 0,121 0,070 | У/У-0 У/Д-11 | 0,23 | 1,6 | 6,0 | 1,0 |

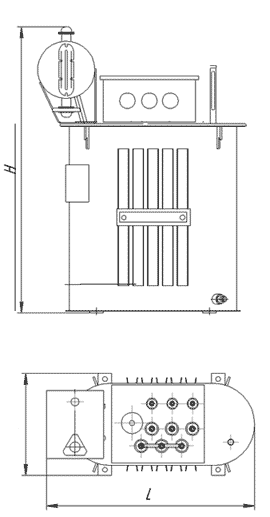

Габаритно-весовые характеристики трансформаторов ТМОБ
| Мощность, кВА | Длина (L), мм | Ширина (В), мм | Высота (Н), мм | Масса полная, кг |
| 63 | 935 | 450 | 1260 | 426 |
Установочные размеры трансформаторов ТМОБ
| Номинальная мощность трансформатора, кВА | Расстояние между средними линиями швеллеров (уголков) рамы, мм | |
| по продольной оси | по поперечной оси | |
| 63 | 500 | 400 |
