Трансформатор ТМГПН

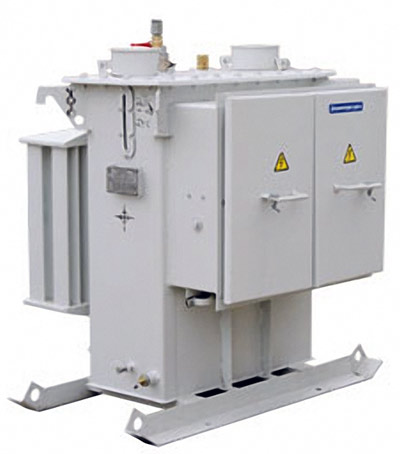

Трансформаторы силовые серии ТМГПН , производства ОАО «АЛТТРАНС», предназначаются для питания электронасосов погружного типа. Питание осуществляется от сети напряжением 3 кВ переменного тока частотой 50 Герц. Напряжение на выходе трансформатора составляет 380 В. Конструктивно силовой трансформатор оформлен в защитном кожухе, исключающим доступ человека к высоковольтным деталям оборудования. Подключение к высокому и низкому напряжению осуществляется с помощью медных кабелей.

Условия эксплуатации трансформаторов

Трансформаторы (в исполнении У1 и УХЛ1 по ГОСТ -15150-69) рассчитаны на использование в районах умеренного и умеренно-холодного климата в невзрывоопасной среде. Запрещается установка и использование трансформаторов на высоте более 1000 метров над уровнем моря. Все оборудование этой серии предназначено для длительной эксплуатации.

Трансформаторы в исполнении У1 используются при температуре окружающей среды от -45С до +40С.

В исполнении УХЛ1 температура окружающей среды при эксплуатации должна быть в пределах от -60С до +40С.

Трансформаторы не рассчитаны на использование в химически активной среде. При транспортировке и эксплуатации не допускаются удары, тряска и воздействие высоких температур.

Трансформаторы данных типов имеют следующие условные обозначения:

Пример: трансформатор ТМГПН-160/3-У1; 2208/380; YН/YН-0 ТУ 3411-011-00109777-2003.

Данные трансформатора

Трансформатор имеет геометрическое исполнение. Мощность составляет 160кВ-А. Высшее входное напряжение – 3 кВ, выходное напряжение – 380 В. Номинальное входное напряжение – 2208 В. Группа и схема соединения YH/YH - 0, климатическое исполнение - У. Год выпуска.

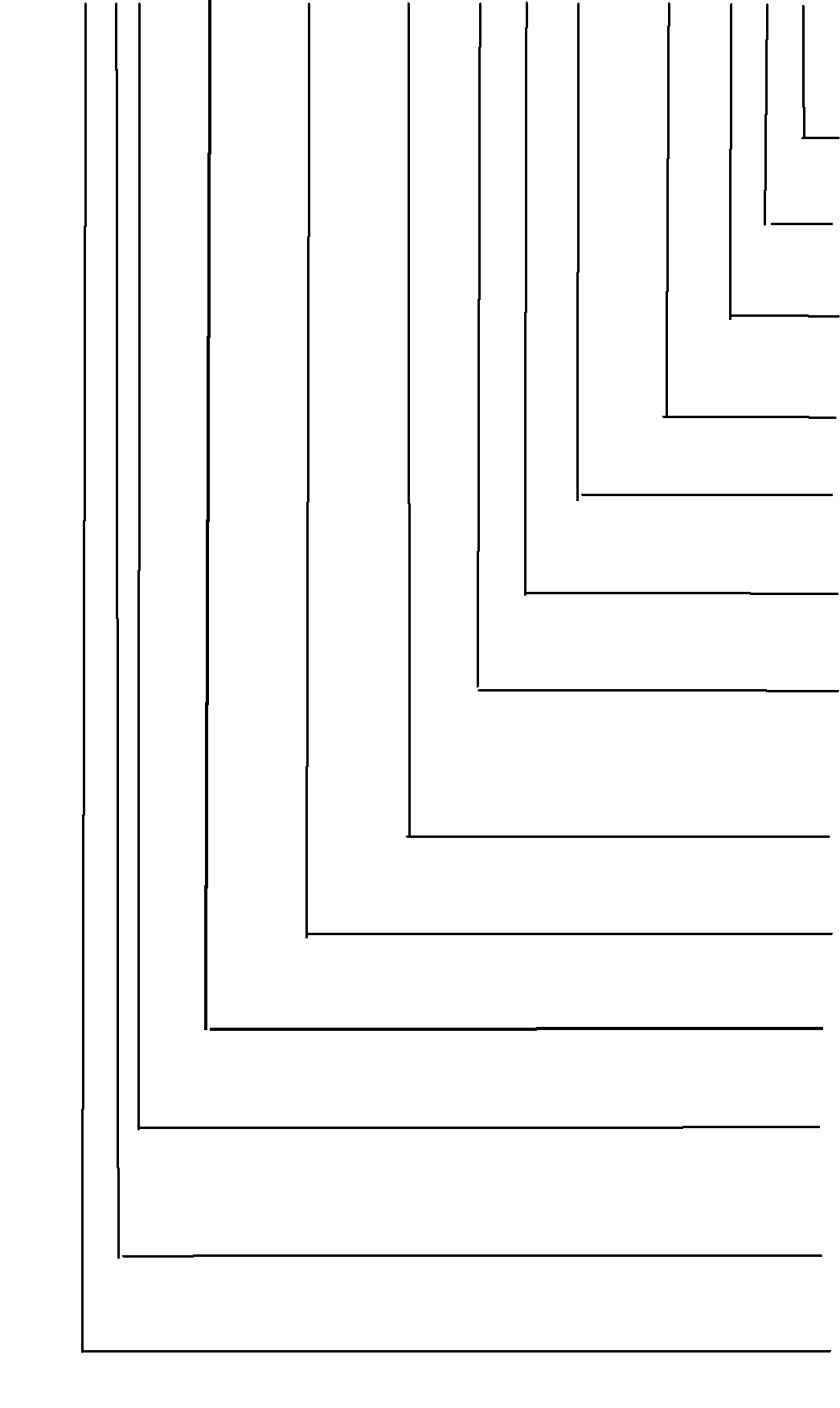

Структура условного обозначения типа трансформаторов

ТМ Г ПН -XXX / ХХ-ХХ I, XXX /X, X/X-X
Структура условного обозначения типа трансформаторовГруппы соединений обмоток

Схема соединения обмотки низшего напряжения

Схемы соединений обмотки высшего напряжения

Номинальное напряжение НН, В Номинальное напряжение ВН, В

Категория размещения

Вид климатического исполнения У или УХЛ по ГОСТ 15150

Наибольший класс напряжения, кВ Номинальная мощность, кВ-А

«ПН» - питание погружных насосов «Г» - герметичное исполнение с радиаторным баком

Естественная циркуляция масла и воздуха Трехфазный

Параметры ТМГПН

Тип

трансформатора

Номи-

нальная мощность кВ* А.

Номи-

нальное нап-

ряж-

ение, В

Коли-

чество ступеней регули-

рования

Напряжение, В (ток, А), ступеней регули-

рования,

Схема и группа соеди-

нения обмоток

Потери,

кВт

Нап-

ряж-

ение к.з, %

Ток холостого хода, %
Х. Х.К. З. при 75 0С
ТМГПН-100/3100117051170(49,3)-1108(49,3)-1045(49,3)-

983(49,3)-920(49,3)

Ун/Ун-00,272,05,02,2
ТМГПН-100/31001280252190(26,4)-2125(27,2)-2060(28,0)- 1995(28,9)-1930(29,9)-1865(31,0)- 1800(32,1)- 1735(33,3)-1670(34,6)- 1605(36,0)-1540(37,5)-1475(39,1)- 1410(40,9)-1345(42,9)- 1280(45,1)- 1215(45,1)-1150(45,1)-1085(45,1)- 1020(45,1)-955(45,1)-890(45,1)- 825(45,1)-760(45,1)-695(45,1)- 630(45,1)Ун/Ун-00,272,25,02,2
ТМГПН-100/31001261151611(35,8)-1541(37,5)-1471(39,2)-

1401(41,2)-1331(43,4)-1261(45,8)-

1191(45,8)-1121(45,8)-1051(45,8)-

981(45,8)-911(45,8)-841(45,8)-

771(45,8)-701(45,8)-631(45,8)

Ун/Ун-00,272,05,02,2
ТМГПН-100/31001275252400(24,1)-2325(24,8)-2250(25,7)- 2175(26,5)-2100(27,5)-2025(28,5)- 1950(29,6)-1875(30,8)-1800(32,1)- 1725(33,5)-1650(35,0)-1575(36,7)- 1500(38,5)-1425(40,5)-1350(42,8)- 1275(45,3)-1200(45,3)-1125(45,3)- 1050(45,3)-975(45,3)-900(45,3)- 825(45,3)-750(45,3)-675(45,3)- 600(45,3)Ун/Ун-00,272,25,02,2
ТМГПН-100/3100161051610(35,9)-1525(35,9)-1440(35,9)-

1355(35,9)-1270(35,9)

Ун/Ун-00,272,05,02,2
ТМГПН-100/31001254251698(34,0)-1653(34,9)-1609(35,9)-

1564(36,9)-1520(38,0)-1476(39,1)-

1431(40,4)-1387(41,6)-1342(43,0)-

1298(44,5)-1254(46,06)-1209(46,1)-

1165(46,1)-1120(46,1)-1076(46,1)-

1031(46,1)-987(46,1)-943(46,1)-

898(46,1)-854(46,1)-809(46,1)-

765(46,1)-721(46,1)-677(46,1)-

632(46,1)

Ун/Ун-00,272,25,02,2
ТМГПН-100/31001400251400(41,2)-1360(41,2)-1320(41,2)- 1280(41,2)-1240(41,2)-1200(41,2)- 1160(41,2)-1120(41,2)-1080(41,2)- 1040(41,2)-1000(41,2)-960(41,2)- 920(41,2)-880(41,2)-840(41,2)- 800(41,2)-760(41,2)-720(41,2)- 680(41,2)-640(41,2)-600(41,2)- 560(41,2)-520(41,2)-480(41,2)- 440(41,2)Ун/Ун-00,272,25,02,2
ТМГПН-125/31251542252507(28,8)-2419(29,8)-2331(31)-

2243(32,2)-2156(33,5)-2068(34,9)-

1980(36,4)-1893(38,1)-1805(40)-

1717(42)-1630(44,3)-1542(46,8)-

1454(46,8)-1367(46,8)-1279(46,8)-

1191(46,8)-1103(46,8)-1016(46,8)-

928(46,8)-840(46,8)-753(46,8)-

665(46,8)-577(46,8)-490(46,8)-

402(46,8)

Ун/Ун-00,422,24,52,0
ТМГПН-160/31601281252400(38,5)-2324(39,7)-2249(41,1) -

2175(42,5)-2100(44,0) -2026(45,6) -

1951(47,3) -1877(49,2)-1802(51,3)-

1728(53,5)-1653(55,9)-1579(58,5)-

1504(61,4)-1430(64,6)-1355(68,2)-

1281(72,1)-1206(72,1)-1132(72,1)-

1057(72,1)-983(72,1)-908(72,1)-

834(72,1)-759(72,1)-685(72,1)-

610(72,1)

Ун/Ун-00,422,85,01, 8
ТМГПН-160/31601542252454(37,6)-2378(38,8)-2302(40,1)- 2226(41,5)-2150(43,0)-2074(44,5)- 1998(46,2)-1922(48,1)-1846(50,0)- 1770(52,2)-1694(54,5)-1618(57,1)- 1542(60,0)-1466(60,0)-1390(60,0)- 1314(60,0)-1238(60,0)-1162(60,0)- 1086(60,0)-1010(60,0)-934(60,0)- 858(60,0)-782(60,0)-706(60,0)- 630(60,0)Ун/Ун-00,422, 85, 01, 8
ТМГПН-160/31601902252403(38,4)-2358(39,2)-2312(40,0)-

2266(40,8)-2221(41,6)-2175(42,5)-

2130(43,4)-2084(44,3)-2038(45,3)-

1993(46,4)-1947(47,4)-1902(48,6)-

1856(48,6)-1810(48,6)-1765(48,6)-

1719(48,6)-1674(48,6)-1628(48,6)-

1582(48,6)-1537(48,6)-1491(48,6)-

1446(48,6)-1400(48,6)-1354(48,6)-

1309(48,6)

Ун/Ун-00,422, 85, 01, 8
ТМГПН-160/3160205252204(41,9)- 2128(43,4)- 2052(45,0)- 1976(45,0)- 1900(45,0)Ун/Ун-00,422,85,01, 8
ТМГПН-160/31602208252208(41,8)-2143(41,8)-2077(41,8)-

2011(41,8)-1945(41,8)-1880(41,8)-

1814(41,8)-1748(41,8)-1682(41,8)-

1616(41,8)-1551(41,8)-1485(41,8)-

1419(41,8)-1353(41,8)-1288(41,8)-

1222(41,8)-1156(41,8)-1090(41,8)-

1025(41,8)-959(41,8)-893(41,8)-

827(41,8)-761(41,8)-696(41,8)-

630(41,8)

Ун/Ун-00,422, 85, 01, 8
ТМГПН-160/31601921252238(41,3)-2174(42,5)-2111(43,8)-

2048(45,1)-1984(46,6)-1921(48,1)-

1858(48,1)-1794(48,1)-1731(48,1)-

1668(48,1)-1604(48,1)-1541(48,1)-

1478(48,1)-1414(48,1)-1351(48,1)-

1288(48,1)-1224(48,1)-1161(48,1)-

1098(48,1)-1034(48,1)-971(48,1)-

908(48,1)-844(48,1)-781(48,1)-

718(48,1)

Ун/Ун-00,422,85,01,8
ТМГПН-160/31601248251687(54,8)-1643(56,2)-1599(57,8)-

1555(59,4)-1511(61)-1467(62,8)-

1424(64,8)-1380(66,8)-1336(69)-

1292(71,4)-1248(74)-1204(74)-

1160(74)-1117(74)-1073(74)-

1029(74)- 985(74)- 941(74)-897(74)-

854(74)- 810(74)-766(74)- 722(74)-

678(74)- 634(74)

Ун/Ун-00,422,85,01,8
ТМГПН-200/3200234392343(49)-2280(51)-2217(52)-

2153(54)-2090(55)-2027(57)-

1963(59)-1900(61)- 1837(63)

Ун/Ун-00,473,35,01,7
ТМГПН-240/3240321793217(43)- 3133(44) -3048(46)- 2964(47)-2880(48)-2795(50)- 2711(51)-2626(53)- 2542(55)Ун/Ун-00,533,95,01,7
ТМГПН-250/32502620202620(55)-2555(55)-2490(55)-

2426(55)-2361(55)-2296(55)-

2231(55)-2167(55)-2102(55)-

2037(55)-1973(55)-1908(55)-

1843(55)-1779(55)-1714(55)-

1649(55)-1585(55)-1520(55)-

1455(55)- 1391(55)

Ун/Ун-00,533,95,01,7
ТМГПН-250/32501935253100(46,6)-3023(47,8)- 2945(49,0)-2867(50,3)-2790(51,7)- 2712(53,2)-2634(54,8)- 2556(56,5)- 2479(58,2)-2401(60,1)-2323(62,1)- 2245(64,3)-2168(66,6)-2090(69,1)- 2012(71,7)-1935(74,6)-1857(74,6)- 1779(74,6)-1701(74,6)-1624(74,6)- 1546(74,6)- 1468(74,6)-1390(74,6)- 1313(74,6)-1235(74,6)Ун/Ун-00,533,95,01,7
ТМГПН-250/32502240252934(49,2)-2885(50,0)-2835(50,9)- 2786(51,8)-2736(52,8)-2686(53,7)- 2637(54,7)- 2587(55,8)-2538(56,9)- 2488(58,0)-2439(59,2)-2389(60,4)- 2339(61,7)-2290(63,0)- 2240(64,4)- 2191(64,4)-2141(64,4)-2092(64,4)- 2042(64,4)-1993(64,4)-1943(64,4)- 1893(64,4)-1844(64,4)-1794(64,4)- 1745(64,4)Ун/Ун-00,533,95,01,7
ТМГПН-250/32503573253573(40,4)- 3487(40,4)- 3400(40,4)- 3314(40,4)- 3227(40,4)-3141(40,4)- 3055(40,4)-2968(40,4)- 2882(40,4)- 2796(40,4)- 2709(40,4)-2623(40,4)- 2537(40,4)-2450(40,4)- 2364(40,4)- 2277(40,4)- 2191(40,4)-2105(40,4)- 2018(40,4)-1932(40,4)- 1846(40,4)- 1759(40,4)- 1673(40,4)-1587(40,4)- 1500(40,4)Ун/Ун-00,533,95,01, 7
ТМГПН-300/33003839253839(45)- 3759 (46)-3678(47)- 3597(48)-3517(49)-3436(50)-3356(52)- 3275(53)-3194(54)-3114(56)-3033(57)- 2952(59)-2872(60)-2791(62)-2711(64)- 2630(66)-2549(68)-2469(70)- 2388(73)-2308(75)-2227(78)-2146(81)- 2066(84)-1985(87)- 1905(91)Ун/Ун-00,854,23,42,25
ТМГПН-400/34042470253487(66,9)-3409(68,4)-3331(70)-

3252(71,7)-3174(73,5)-3096(75,3)-

3018(77,3)-2939(79,4)-2861(81,5)-

2783(83,8)-2705(86,2)-2626(88,8)-

2548(91,5)-2470(94,4)-2392(94,4)-

2314(94,4)-2235(94,4)-2157(94,4)-

2079(94,4)-2001(94,4)-1922(94,4)-

1844(94,4)-1766(94,4)-1688(94,4)-

1609(94,4)

Ун/Ун-00,85,95,51,6
ТМГПН-400/34042481253107(75)-3029(77)-2951(79)- 2872(81,2)-2794(83,5)-2716(85,9)- 2638(88,4)-2559(91,1)-2481(94)- 2403(94)-2325(94)-2246(94)- 2168(94)-2090(94) 2012(94)-1934(94)- 1855(94)-1777(94)-1699(94)- 1621(94) 1542(94)-1464(94)-1386(94)- 1308(94) 1229(94)Ун/Ун-00,845,94,01,3
ТМГПН-630/36502787253800(98,8)-3687(101,8)-3575(105)-

3462(108,4)-3350(112)-3237(115,9)-

3124(120,1)-3012(124,6)-2899(129,4)

-2787(134,7)-2674(134,7)-2561(134,7)

-2449(134,7)-2336(134,7)-

2224(134,7)-2111(134,7)-1999(134,7)-

1886(134,7)-1773(134,7)-1661(134,7)-

1548(134,7)-1436(134,7)-1323(134,7)-

1210(134,7)-1100(134,7)

Ун/Ун-01,158,55,51,6
Частота сети 50 Гц, Напряжение НН - 380 В.

вид и габаритные размеры ТМГПН 100-300 с верхним расположением вводов

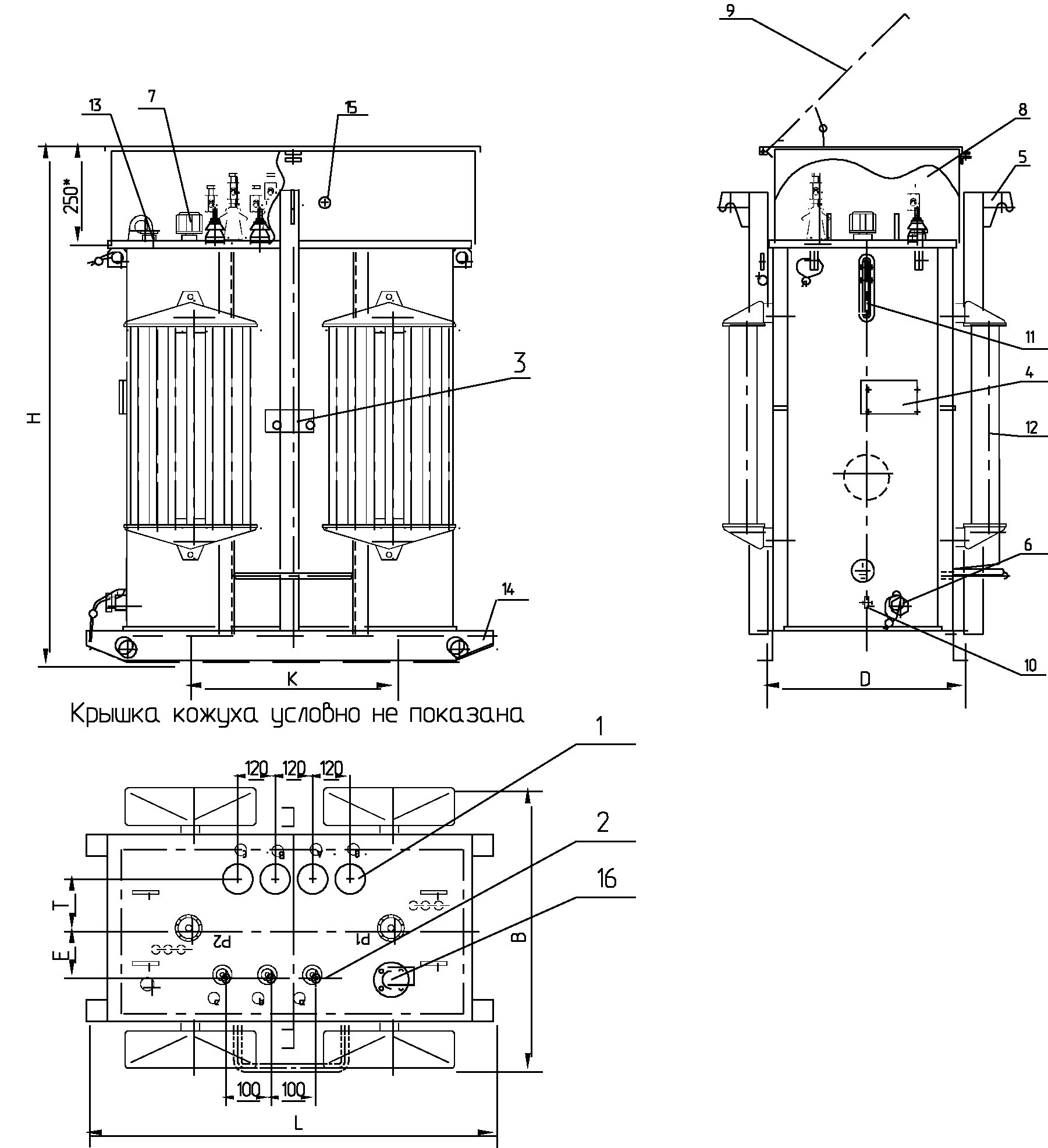

Рисунок 1- Общий вид и габаритные размеры ТМГПН 100-300 с верхним расположением вводов.

Размеры см. В таблице В1.

1- ввод НН; 2- ввод ВН; 3- хомут; 4- табличка паспортная; 5- крюк подъемный; 6- пробка для взятия пробы масла; 7- привод переключателя; 8- кожух; 9- крышка кожуха; 10-клемма заземления; 11-маслоуказатель; 12- радиатор; 13- клапан сброса давления. 14-салазки; 15-кабельный ввод; 16- мембранно-пребохранительное устройство, (для ТМГПН-300)

вид и габаритные размеры ТМГПН 100-630 с боковым расположением вводов

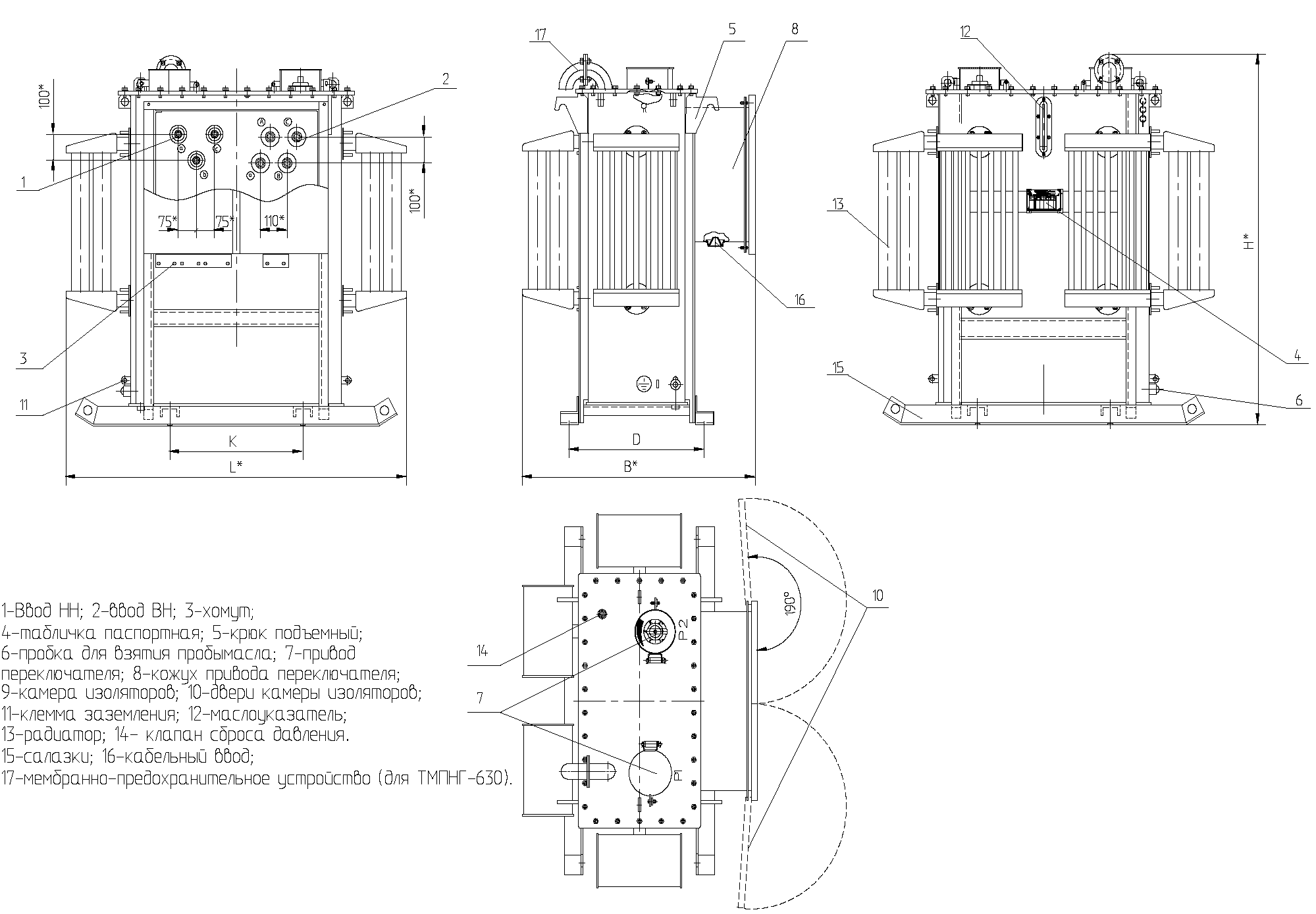

Рисунок В2- Общий вид и габаритные размеры ТМГПН 100-630 с боковым расположением вводов.

Размеры см. В таблице В1.

Таблица В1 ОСНОВНЫЕ РАЗМЕРЫ ТРАНСФОРМАТОРОВ

Тип

трансформато

ра

L(max),

мм

B(max),

мм

H(max),

мм

K,

мм

D,

мм

E,

мм

Т,

мм

ТМГПН-

100/3, 125/3

1200

1200*

825

975*

1380

1250*

550550115125
ТМГПН-

160/3

1350

1350*

800

900*

1400

1300*

550550125150
ТМГПН-

200/3

1350

1450*

900

900*

1450

1350*

550550125150
ТМГПН-

240/3...250/

3

1350

1450*

1050

960*

1550

1450*

550550125150
ТМГПН-

300/3

1300

1580*

1100

1050*

1770

1450*

660660145165
ТМГПН-

400/3

1620*1100*1650*660660--
ТМГПН-

630/3

1900*1300*1700*660660--

* Размеры для трансформаторов с боковым расположением вводов.
