ТЛС - сухой трансформатор

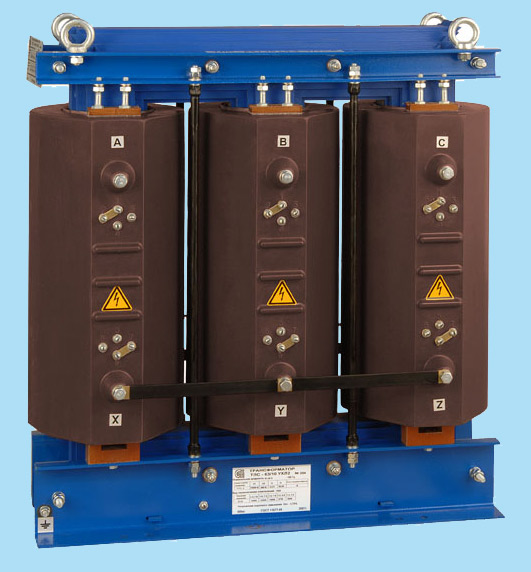

Трансформаторы серии TЛC выпускаются ОАО «Свердловский завод трансформаторов тока» и представляют собой трехфазные сухие силовые трансформаторы с обмотками, залитыми эпоксидным компаундом.
Трансформаторы разработаны для нужд электроэнергетики и могут использоваться для питания собственных нужд КРУ, КТП, а также для электропитания жилых и промышленных объектов.
Литые обмотки трансформатора имеют высокую механическую прочность и влагостойкость, а использование при изготовлении только медного провода улучшает термические и динамические характеристики трансформатора.
Трансформаторы ТЛС изготавливают на напряжение 6 и 10 кВ, климатического исполнения «УХЛ».
Наличие отпаек на стороне высокого напряжения позволяет регулировать напряжение без возбуждения до ±5% с шагом в 2,5%.
При изготовлении магнитопроводов использованы новые технологии шихтовки, что позволило снизить уровень шума трансформатора. Применение новых технологий при изготовлении трансформаторов серии TЛC обеспечило высокую надежность, минимум затрат на обслуживание, экологическую и пожарную безопасность, простоту установки и эксплуатации, малые габариты и современный дизайн.
Рабочий диапазон температур: -50°С ... +50°С.
Технические характеристики сухих трансформаторов серии ТЛС-40
| параметр трансформатора | ТЛС-40/10 | ТЛС-40/6 |
| Номинальное напряжение обмотки ВН, кВ . . | 10 | 6 |
| Номинальное напряжение обмотки НН, кВ. . | 0,4 | 0,4 |
| Наибольшее рабочее напряжение ВН, кВ | 12 | 7,2 |
| Вид переключения ответвлений | ПБВ | ПБВ |
| Регулирование напряжения обмотки ВН, % | ±2x2,5 | ±2x2,5 |
| Номинальный ток обмотки ВН, А. | 2,31 | 3,84 |
| Номинальный ток обмотки НН, А | 57 | 57 |
| Номинальная мощность, кВ-А. | 40 | 40 |
| Номинальная частота, Гц. | 50 | 73 |
| Ток холостого хода, % | 1,5 | 1,5 |
| Потери холостого хода, кВт.. | 0,23 | 0,23 |
| Напряжение короткого замыкания, %.. | 1,6 | 1,6 |
| Потери короткого замыкания, кВт | 0,55 | 0,55 |
| Сопротивление изоляции обмоток, МОм, | ||
| не менее: | ||
| - обмотка ВН - Обмотка НН + корпус. . . | 1000 | 1000 |
| - обмотка НН - Обмотка ВН + корпус. . . | 1000 | 1000 |
| Схема и группа соединения обмоток | Y/YH-0 | Y/YH-0 |
| Кратность тока включения на холостой ход, | ||
| не менее | 8.5 | 8.5 |
Испытательное индуктированное напряжение
частоты 400 Гц, кВ 2 - номин. напряжения 2 -Uu
Испытательное приложенное напряжение
обмотки НН, кВ 5 5
Допустимые послеаварийные перегрузки для сухих трансформаторов
| 1,2 | 1,3 | 1,4 | 1,5 | 1,6 | |
| t** мин | 60 | 45 | 32 | 18 | 5 |
| * Коэффициент допустимой перегрузки. ** Продолжительность допустимой перегрузки. | |||||
