ТКБ-6 и ТКБ-10

При погрузке барабанов на кабельные транспортеры используют погрузочные приспособления — две ручные лебедки грузоподъемностью по 1,5 т для ТКБ-6 и две лебедки по 2,5 т для ТКБ-10. Барабан с кабелем в этом случае устанавливают на специальных блоках, имеющихся на транспортере, и укладывают, в гнездах, соответствующих диаметру барабана.

Транспортер кабельный ТКБ-6 предназначен для перевозки кабельных барабанов, размотки кабеля с барабана, установленного на транспортере, при транспортировке последнего тягачом и укладке кабеля в открытую траншею, перевозки различных грузов, габариты и масса которых не превышают габаритов и массы наибольшего барабана.

Технические характеристики кабельного транспортера ТКБ-10:

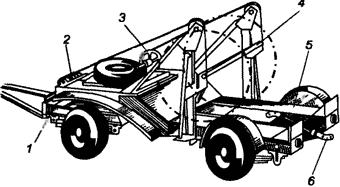

Кабельный транспортер грузоподъемностью до 6 т (ТКБ-6) 1 — передняя тележка; 2 — лебедка; 3 — тормоз барабана; 4 — каретка барабана, 5 — задний мост и платформа; 6 — консоль для направления кабеля

Максимальная транспортная скорость передвижения транспортера ТКБ-6 с грузом по шоссе — до 30 км/ч, его вес с грузом — 8,7 т. Транспортная скорость транспортера ТКБ-10 — до 30 км/ч, вес с грузом — 16,6 т.

При отсутствии кранов допускается погрузка и выгрузка на автомобиль по наклонной плоскости (временный помост, лафетные брусья размером 3500x350x100 мм; сборные швеллеры № 10 с шарнирным соединением обшей длиной 3400 мм) с уклоном, не превышающем 1:3.
