Типы автопневматических аппаратов Разъединители и отделители

Тип аппарата	Номинальный ток, А	Максимальное рабочее напряжение, кВ	Выдерживаемое испытательное напряжение, кВ
Тип аппарата	Номинальный ток, А	Максимальное рабочее напряжение, кВ	промышленной частоты 50 Гц в 1 мин	ударный фронт для волны формы 1,2/50 мкс
РН-3 РН-3а РДН-3 РФН-3	200 320 200 200	7,2	35	70
РН-4 РН-4а РДН-4 РФН-4	200 320 200 200	12	42	95
РН-5 РН-5а РДН-5 РФН-5	200 320 200 200	17,5	71	95
Р-7 РД-7 РФ-7	200 200 200	38	100	180

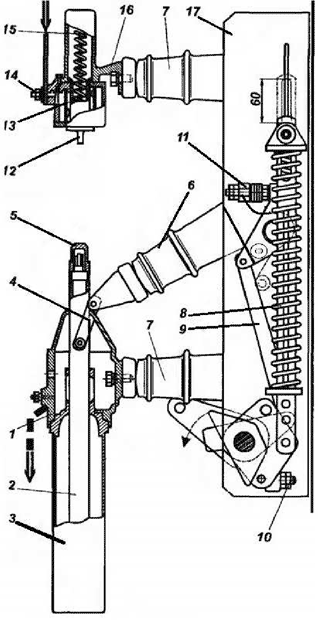

Схематический разрез одного полюса автопневматического аппарата с приводным механизмом французской фирмы «Merin Gerin»:

разрез полюса автопневматического аппарата

1 - нижний контактный стакан; 2 - смещающаяся контактная трубка; 3 - компрессионный цилиндр; 4 - рычажок; 5 - сопло; 6 - подвижный изолятор; 7 - спорный изолятор;

8 - отключающая пружина привода; 9 - направляющая; 10 - упор включения; 11 - упор выключения; 12 - неподвижный контакт для прерывания дуги; 13 - верхние контактные пружины; 14 - верхний зажим; 15 - пружина контакта; 16 - верхний контактный стакан; 17 - шасси

Токи и мощности короткого замыкания

Тип аппарата	Номинальный ток, А	Номинальная мощность отключения, МВА	Ток отключения, А	Ток включения, А	Допустимый термический ток, А, для
Тип аппарата	Номинальный ток, А	Номинальная мощность отключения, МВА	Ток отключения, А	Ток включения, А	1 с	5 с
РН-3	200	5,2	500	7000	5000	2200
РН-3а	320	6,0	500	7000	5000	2200
РДН-3	200	12,0	1150	7000	5000	2200
РФН-3	200	Согласно предохранителю
РН-4	200	6,9	400	7000	5000	2200
РН-4а	320	6,9	400	7000	5000	2200
РДН-4	200	20,0	1150	7000	5000	2200
РФН-4	200	Согласно предохранителю

Тип аппарата	Номинальный ток, А	Номинальная мощность отключения, МВА	Ток отключения, А	Ток включения, А	Допустимый термический ток, А, для
Тип аппарата	Номинальный ток, А	Номинальная мощность отключения, МВА	Ток отключения, А	Ток включения, А	1 с	5 с
РН-5	200	10,0	400	7000	5000	2200
РН-5а	320	10,0	400	7000	5000	2200
РДН-5	200	30,0	1150	7000	5000	2200
РФН-5	200	Согласно предохранителю
Р-7	200	24,0	400	2500	2200	2200
РД-7	200	30,0	500	2500	2200	2200
РФ-7	200	Согласно предохранителю

Примечание : 1. Допустимый ток отключения, приведённый в табл. 3.5, равен динамическому току. Если в аппарат типа РФ и РФН встраиваются предохранители до 10 А, мощность отключения равна 500 МВ А, а для предохранителей большего номинального тока - 320 МВА.

2. Токи и мощности отключения, приведённые в табл. 2, одинаковы для всех напряжений, меньших на 20% от максимальных рабочих напряжений, приведённых в табл. 1.
