Технические характеристики подвесных изоляторов Воздушные линии электропередач

Тип изолятора	Позиция на рисунке	Размеры, мм			Длина пути утечки, мм, не менее	Разрушающая механическая нагрузка, кН, не менее	Масса, кг
Тип изолятора	Позиция на рисунке	Высота (в гирлянде), н	Диаметр изолятора, D	Диаметр стержня, d	Длина пути утечки, мм, не менее	Разрушающая механическая нагрузка, кН, не менее	Масса, кг
Подвесные стеклянные изоляторы
ПС 70Д	а	127	255	16	290	70	3,5
ПС 120А	б	138	260	16	330	120	5,4
ПС 160Б	в	170	280	20	390	160	7,7
ПС 210Б	г	170	320	20	385	210	8,3
ПС 160	д	156	400	20	410	160	9,3
ПС 300	д	175	430	24	440	300	12,0
ПС 400	д	205	470	28	455	400	16,0
ПС 300Б	е	195	320	24	420	300	11,5
ПС 400А	д	220	390	28	450	400	15,9
Подвесные фарфоровые изоляторы
ПФ 70В	ж	146	270	16	355	60	4,8
ПФ 160В	в	173	280	20	385	160	8,6
ПФ200А	и	194	350	20	420	200	12,8
Подвесные изоляторы для районов с загрязненной атмосферой
ПФГ 70Б		125	270	16	375	70	4,7
ПСГ 70А	к	130	270	16	400	70	5,2
ПСГ 120А	л	137	300	16	425	120	7,3
ПСГ 160А	—	166	345	20	495	160	11,0

Буквы в типах изоляторов означают: П — подвесной; С — стеклянный; Ф — фарфоровый; Г — грязестойкий; А, Б, В, Д в конце — модификации данного типа изолятора: цифры в обозначении показывают разрушающую нагрузку, кН.

Подвесные изоляторы

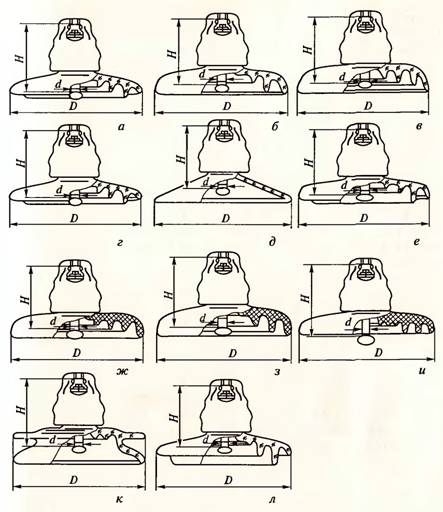

Подвесные изоляторы:

а — типа ПС 70Д; б - типа ПС 120А; в — типа ПС 160Б; г — типа ПС 210Б; д — типов ПС 160 (300, 400, 400А); е — типа ПС 300Б; ж — типа ПФ 70В; з — типа ПФ 160А; и — типа ПФ 200А; к — типа ПСГ 70А; л — типа ПСГ 120А
