Технические данные выключателей VM1 Высоковольтные выключатели

	кВ	12	17,5	25
Номинальное кратковременное удерживающее напряжение переменного тока	кВ	28	38	50
Номинальное удерживающее напряжение при атмосферном импульсе	кВ	75	95	125
Номинальный ток	А	до 2500	до 2500	до 2000
Номинальный кратковременный удерживающий ток, 3 сек	кА	до 40	до 31,5	до 25
Номинальный отключающий ток	кА	до 40	до 31,5	до 25
Номинальный включающий ток	кА	до 100	до 80	до 63
Механические циклы переключения
Привод		100000	100000	100000
Вакуумная дугогасительная камера		30000	30000	30000
Количество циклов включения при номинальном токе		30000	30000	30000
Количество циклов включения при токе короткого замыкания		до 100	до 100	до 100
Потребление электроэнергии
В состоянии покоя	Вт	< 4	< 4	< 4
После повторного включения	А	< 2	< 2	< 2
Время включения
ВКЛ.	мс	50	50	50
ВЫКЛ.	мс	33	33	33
Полюсной шаг	мм	150	150	210
Расстояние между верхним и нижним контактным зажимом	мм	205	205	310
Высота	мм	475	475	631
Толщина	мм	424	424	424
Длина	мм	450	450	570
Масса	кг	90	90	100

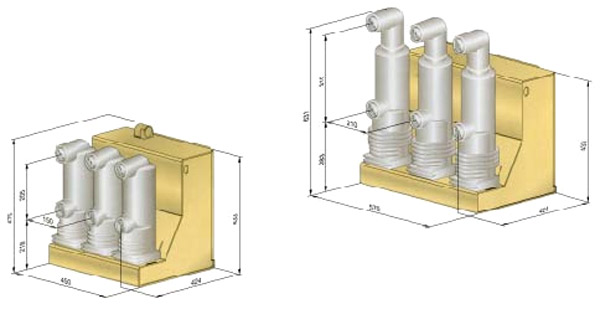

габариты выключателя VM1
