Свойства и нормальные пределы применения обмоток трансформаторов
Основные свойства и нормальные пределы применения различных типов обмоток масляных, а также сухих трансформаторов
| Тип обмотки
| Применение на стороне | Основные достоинства | Основные недостатки | Материал обмоток | Пределы применения, включительно | Число парал- лельных проводов | Схема регулирования напряже- ния | |||||
| глав-ное | воз-мож- ное | по мощности трансфомато-раS, кВ*А | по току на стержень I, А | по напря-жению U, кв | по сечению витка, П. мм² | |||||||
| Цилиндрическая одно- и двухслойная из прямоугольного провода | НН | ВН | Простая технология изготовления, хорошее охлаждение | Малая механическая прочность | Медь | До 630 | От 15–18 до 800 | До 6 | От 5,04 до 250 | От 1 до 4–8 | – | |
| Алюминий | До 630 | От 10–13 До 600-650 | До 6 | От 6,39 до 300 | ||||||||
| Цилиндрическая многослойная из прямоугольного провода | ВН | НН | Хорошее запол-нение окна магнитной системы, простая технология изготовления | Уменьшение охлаж-даемой поверх-ности по сравнению с обмотками, имею-щими радиальные каналы | Медь | От 630 до 80000 | От 15–18 до 1000–1200 | 10 и 35 | От 5,04 до 400 | От 1 до 4–8 | рис. а, б | |
| Алюминий | До 16000–25000 | От 10–13 до 1000–1200 | 10 и 35 | От 6,39 до 500 | ||||||||
| Цилиндрическая многослойная из алюминиевой ленты | НН | – | Простая техно-логия изготов-ления, хорошее охлаждение, хорошее заполне-ние окна магнит-ной системы | Малая механическая прочность в радиальном направлении | Алюминий | От 160 до 1000 | От 100 до 1500 | До 10 | От 100 до 1000 | От 1 до 1 | – | |
| Медь | До 630 | От 0,3–0,5 до 80-100 | До 35 | От 1,094 До 42,44 | 1 | 2 | рис. а, б | |||||
| Цилиндрическая многослойная из круглого провода | ВН | НН | Простая технология изготовления | Ухудшение тепло- отдачи и умень-шение механи-ческой прочности с ростом мощности. | Алюминий | До 630 | От 2–3 до 125–135 | До 35 | От 1,37 до 50,24 | 1 | 1 | |
| Медь | От 160 и выше | От 300 и выше | До 35 | От 75–100 и выше |
4 | 12–16 и более | – | |||||
| Винтовая одно-, двух- и многоходо- вая из прямоуголь- ного провода | НН | – | Высокая меха-ническая проч-ность, надежная изоляция, хоро-шее охлаждение | Более высокая стоимость по сравнению с цилиндрической обмоткой | Алюминий | От 100 и выше | От 150–200 и выше | До 35 | От 75–100 и выше | |||
| Медь | От 160 и выше | От 15–18 и выше | От 3 до 110-220 | От 5,04 и выше | 1 | 3–5 | рис. в, г, | |||||
| Непрерывная катушечная из прямоугольного провода | ВН | НН | Высокая электри-ческая и механи-ческая проч-ность, хорошее охлаждение | Необходимость перекладки половины катушек при намотке | Алюминий | От 100 и выше | От 10–13 И выше | От 3 до 110–220 | От 6,39 и выше | |||

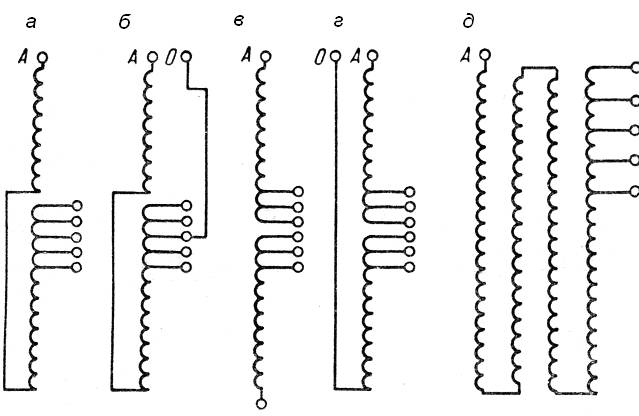

Принципиальные схемы регулирования напряжения обмоток ВН
