Справочные данные по сухим трансформаторам ABB с литой изоляцией в исполнении IP 00 и IP 23 до 33

Сухие трансформаторы с обмотками заполненными под вакуумом эпоксидным компаундом в исполнении IP 00 и IP 23 до 33

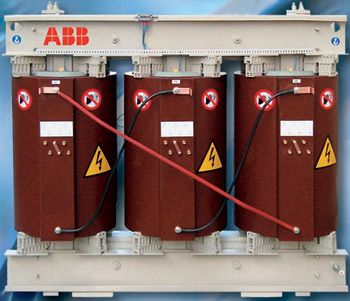

сухой трансформатор АББ с литой изоляцией

Технические данные для трансформаторов IP 00

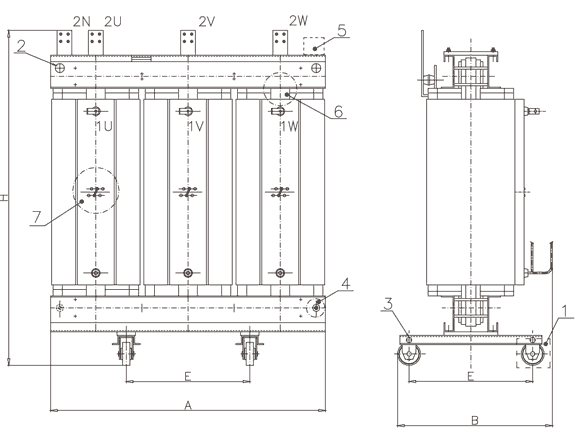

сухой трансформатор АББ с литой изоляцией в исполнении IP-00

1 Катки для перемещения трансформатора вдоль и поперек

2 Подъемные скобы

3 Отверстие для перемещения трансформатора по земле

4 Терминалы заземления

5 Табличка с техническими данными

6 Датчик контроля температуры

7 Переключатель ответвлений обмоток высшего напряжения без нагрузки (ПБВ).

Максимальное рабочее напряжение для оборудования (Um) 12 кВ

Номинальная мощность (Sr)кВА50100160250315400500630800100012501600200025003150
Потери холостого хода (Po) Вт 350 440 610 820 1100 1150 1350 1370 1800 2000 2500 2800 3600 4300 6000
Потери короткого замыкания (Pk) 75°C Вт 1230 1760 2380 3080 3780 4310 5630 6690 8010 8900 11130 12460 16200 18900 22500
Потери короткого замыкания (Pk) 120°C Вт 1400 2000 2700 3500 4300 4900 6400 7600 9000 10000 12500 14000 18000 21000 25000
Напряжение короткого замыкания % 4 4 4 4 4 4 6 6 6 6 6 6 6 6 6
Уровень звуковой мощности дБ 58 59 62 65 66 68 69 70 71 73 74 76 78 81 83
Длина (А) мм 1000 1020 1200 1290 1290 1380 1380 1530 1470 1590 1650 1800 1830 2040 2250
Ширина (В) мм 770 770 770 850 850 850 850 900 900 900 1000 1000 1000 1250 1250
Высота (Н) мм 1080 1130 1130 1180 1320 1350 1480 1520 1750 1750 2000 2100 2430 2500 2680
Вес кг 520 620 845 1230 1310 1660 1570 2060 2170 2620 3100 4020 4630 5500 6900
Расстояние между катками (E) мм 520 520 520 670 670 670 670 670 670 670 820 820 820 1070 1070
Диаметр катков мм 125 125 125 125 125 125 125 125 125 125 200 200 200 200 200
Ширина катков (G) мм 40 40 40 40 40 40 40 40 40 40 70 70 70 70 70

Максимальное рабочее напряжение для оборудования (Um) 24 кВ

Номинальная мощность (Sr)кВА50100160250315400500630800100012501600200025003150
Потери холостого хода (Po) Вт 350 500 750 880 1150 1200 1500 1650 2100 2300 2900 3100 4200 5000 7000
Потери короткого замыкания (Pk) 75°C Вт 1320 1850 2550 3340 4050 4840 6160 6860 8370 9790 12020 14240 17550 20700 24300
Потери короткого замыкания (Pk) 120°C Вт 1500 2100 2900 3800 4600 5500 7000 7800 9400 11000 13500 16000 19500 23000 27000
Напряжение короткого замыкания % 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6
Уровень звуковой мощности дБ 58 59 62 65 66 68 69 70 71 73 74 76 78 81 83
Длина (А) мм 1050 1200 1380 1450 1450 1500 1470 1590 1530 1620 1680 1830 1890 2040 2220
Ширина (В) мм 780 780 780 850 850 900 900 900 900 900 1000 1000 1000 1250 1250
Высота (Н) мм 1100 1150 1180 1220 1320 1350 1500 1520 1750 1750 2080 2150 2480 2550 2720
Вес кг 505 650 865 1150 1250 1470 1575 1910 2100 2445 2930 3860 4460 5565 6645
Расстояние между катками (E) мм 520 520 520 670 670 670 670 670 670 670 820 820 820 1070 1070
Диаметр катков мм 125 125 125 125 125 125 125 125 125 125 200 200 200 200 200
Ширина катков (G) мм 40 40 40 40 40 40 40 40 40 40 70 70 70 70 70

Максимальное рабочее напряжение для оборудования (Um) 36 кВ

Номинальная мощность (Sr)кВА160250315400500630800100012501600200025003150
Потери холостого хода (Po) Вт 960 1280 1500 1650 1950 2200 2800 3100 3700 4200 5000 5800 7500
Потери короткого замыкания (Pk) 75°C Вт 2550 3520 4220 5020 6250 7040 8630 10240 12280 15130 18900 22500 26100
Потери короткого замыкания (Pk) 120°C Вт 2900 4000 4800 5700 7100 8000 9700 11500 13800 17000 21000 25000 29000
Напряжение короткого замыкания % 6 6 6 6 6 6 6 7 7 8 8 8 8
Уровень звуковой мощности дБ 66 67 68 69 70 71 72 73 74 76 78 81 83
Длина (А) мм 1550 1580 1640 1740 1700 1760 1760 1880 1880 2060 2120 2270 2510
Ширина (В) мм 840 930 940 1000 1000 1000 1000 1050 1100 1150 1150 1300 1300
Высота (Н) мм 1300 1450 1450 1500 1650 1750 1880 1950 2220 2280 2560 2650 2880
Вес кг 1120 1400 1610 2100 2120 2550 3020 3250 3680 4480 5200 6200 7900
Расстояние между катками (E) мм 520 670 670 670 670 670 670 670 820 820 820 1070 1070
Диаметр катков мм 125 125 125 125 125 125 125 125 200 200 200 200 200
Ширина катков (G) мм 40 40 40 40 40 40 40 40 70 70 70 70 70
Технические данные для трансформаторов IP 21 до 33

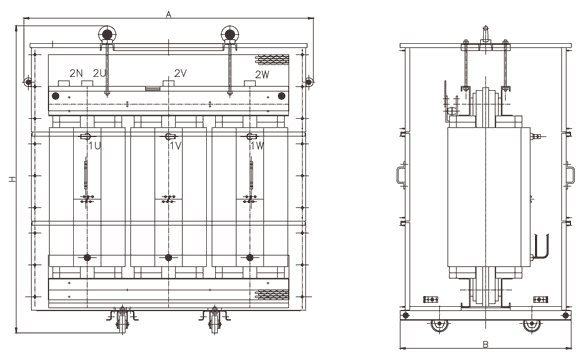

сухой трансформатор АББ с литой изоляцией в исполнении IP-21

Максимальное рабочее напряжение для оборудования (Um) 12 кВ

Номинальная мощность (Sr)кВА50100160250315400500630800100012501600200025003150
Расстояние между катками (E) мм 1290 1310 1490 1580 1580 1670 1670 1820 1760 1880 1940 2110 2140 2350 2560
Диаметр катков мм 1020 1020 1080 1110 1110 1140 1140 1190 1170 1210 1230 1280 1290 1360 1430
Ширина катков (G) мм 1380 1430 1440 1510 1650 1680 1810 1850 2080 2100 2350 2470 2800 2890 3070
Вес кг 670 770 990 1380 1480 1830 1740 2270 2420 2870 3390 4310 5010 5880 7370

Максимальное рабочее напряжение для оборудования (Um) 24 кВ

Номинальная мощность (Sr)кВА50100160250315400500630800100012501600200025003150
Расстояние между катками (E) мм 1410 1560 1740 1810 1810 1860 1830 1950 1890 1980 2040 2210 2270 2420 2600
Диаметр катков мм 1150 1200 1260 1290 1290 1300 1290 1330 1310 1340 1360 1410 1430 1480 1540
Ширина катков (G) мм 1400 1450 1490 1550 1650 1680 1830 1850 2080 2100 2430 2520 2850 2940 3110
Вес кг 650 800 1030 1360 1460 1680 1820 2160 2390 2740 3220 4220 4840 5940 7110

Максимальное рабочее напряжение для оборудования (Um) 36 кВ

Номинальная мощность (Sr)кВА160250315400500630800100012501600200025003150
Расстояние между катками (E) мм 2050 2080 2140 2240 2200 2260 2260 2380 2380 2580 2640 2790 3030
Диаметр катков мм 1580 1590 1610 1640 1630 1650 1650 1690 1690 1750 1770 1820 1900
Ширина катков (G) мм 1630 1780 1780 1830 1980 2100 2230 2300 2590 2650 2950 3040 3270
Вес кг 1320 1650 1860 2350 2410 2840 3350 3580 4010 4920 5640 6640 8440
