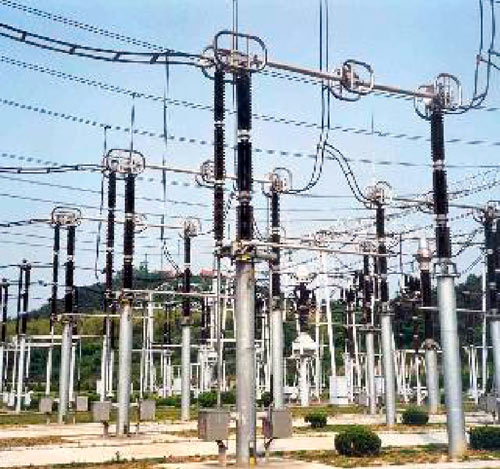

SPOL разъединитель

SPOL на 500 кВ, 3150A.

SPOL разъединитель, вертикально-поворотного (рубящего) типа с двумя ножами, производства Alstom Grid, на номинальные напряжения 220-750 кВ.

"L" контакт

SPOL оборудован уникальной контактной системой, разработанной для разъединителей, используемых для загрязненных или суровых условий окружающей среды, а так же как для электроустановок, где требуется повышенная механическая износостойкость (10 000 операций).

Компактный дизайн

Полная высота ножа в разомкнутом положении составляет только 60 % продольного размера. Как следствие, пересекающие конструкции и провода подстанции, могут быть ниже и менее дорогостоящие, чем при использовании обычного вертикального разъединителя. Кроме того, центр тяжести подвижной части находится ниже, как следствие, выше надежность в сейсмоопасных регионах, надежная эксплуатация.

Качество

Разъединители соответствуют с последним стандартам МЭК, производитель поддерживает системы обеспечения качества в соответствии с ISO 9001 (2000) и ISO 14001.

Заземляющие ножи

SPOL может быть оборудован или легко дополнен одним или двумя заземляющими ножами.

Монтаж и техническое обслуживание

Разъединитель SPOL легок в монтаже и не требует для этого каких-либо особенных инструментов. Благодаря смазанным на весь срок службы или самосмазывающимся частям, самоочистке контактов и некоррозионным материалам, разъединители практически не требуют обслуживания.

Междуфазное расстояние зависит от схемы распредустройства.

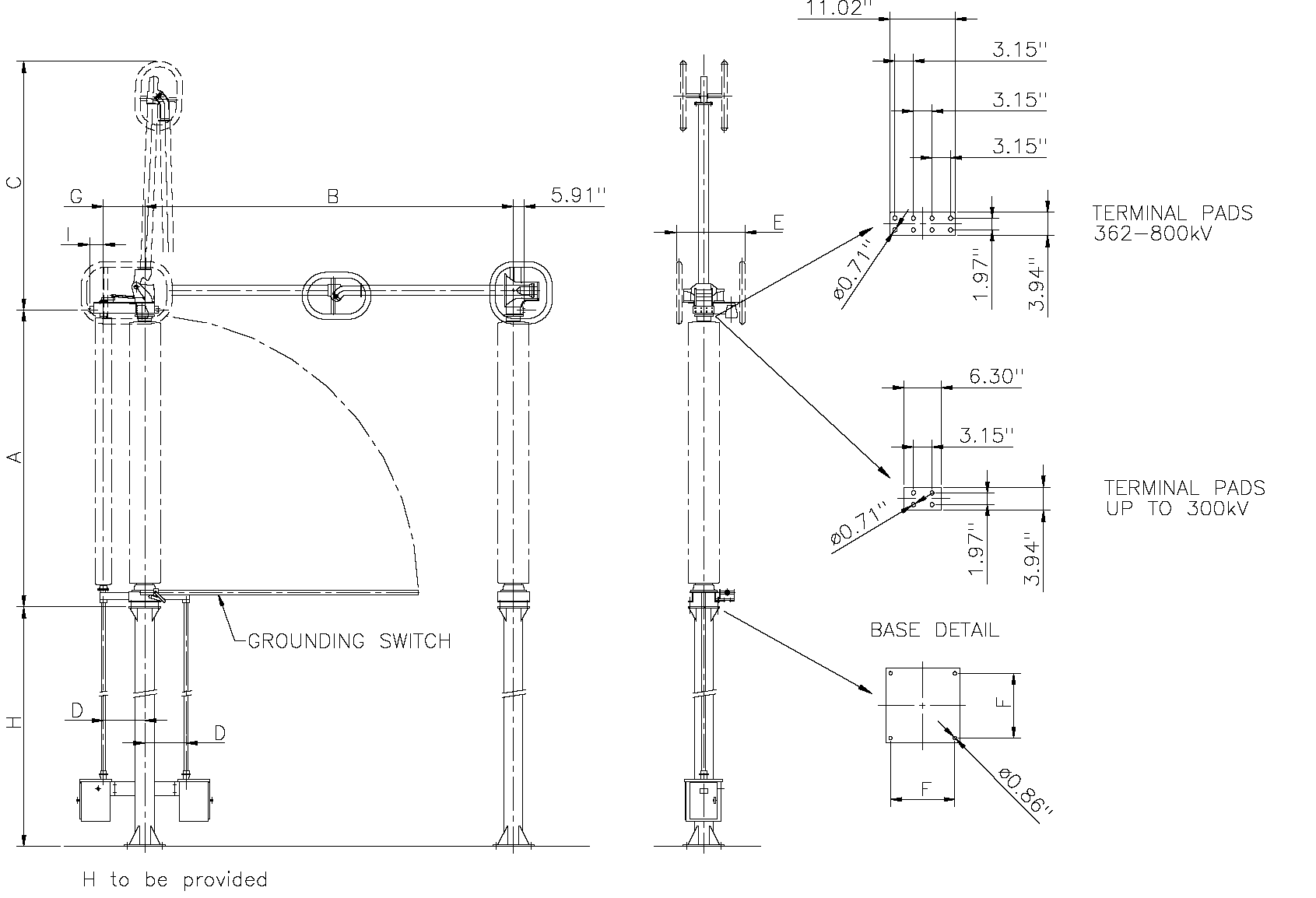

ТЕХНИЧЕСКИЕ ДАННЫЕ (ANSI)

Номинальное напряжение (ГОСТ)	Номи- нальный ток / кратко- временно выдер- живае- мый ток	Испытательное напряжение полного грозового импульса, относительно земли	A	B	C	D	E	F	Г	Я
кВ	A/кA	кВ	дюймы	дю- ймы	дю- ймы	дю- ймы	дю- ймы	дю- ймы	дю- ймы	дю- ймы
245 (220)	4000/80	1050	100.28	118.11	66.93	16.73	16.69	13.39	23.72	6.69
362 (330)	4000/80	1300	117.40	145.67	92.52	23.62	31.50	15.75	31.50	7.87
550 (500)	4000/80	1800	163.43	210.63	112.20	23.62	39.37	15.75	31.50	7.87
800 (750)	4000/80	2050	205.32	236.22	151.57	23.62	39.37	15.75	31.50	7.87

*IEC параметры также доступны
