Спецификация трансформаторных масел в соответствии с американскими стандартами ASTM
| Характеристики | Метод испытаний | Неингибированное масло | Ингибированное масло | |
| Тип I | Тип II | |||
| Анилиновая проба, °С | D611 | 80 макс | 80 макс | 80 макс |
| Цвет (а) | D1500 | 0,5 макс | 0,5 макс | 0,5 макс |
| Коррозирующая сера | D1275 | Не корродирующая | Некорродирующая | Некорродирующая |
| Пробивное напряжение, кВ | D877 | 30 мин | 30 мин | 30 мин |
| Пробивное напряжение, кВ | D1816 (промежуток 0,04) | 20 мин | 20 мин | 20 мин |
| Влагосодержание, ррт | D1315, D1533 (в состоянии поставки) | 30 макс | 30 макс | 30 макс |
| Температура вспышки, °С | D - 92 | 145 мин | 145 мин | 145 мин |
| Поверхностное натяжение, Дин/см, при 25 °С | 0971(до фильтрации) | 40 мин | 40 мин | 40 мин |
| Кислотность, мг КОН/г | D - 974 (усовершенствованный) (Ь) | 0,015 макс | 0,015 макс | 0,015 макс |
| Температура застывания, °С | D 97 | —40 макс | —40 макс | —40 макс |
| Коэффициент МОЩНОСТИ COS(p, при 100 "С, % при 25 "С, % | D 924 | 0,3 макс 0,05 макс | 0,3 макс 0,05 макс | 0,3 макс 0,05 макс |
| Плотность 60/60 | D1298 | 0,865 -0,910 | 0,865 -0,910 | 0,865 -0,910 |
| Кинематическая вязкость сСт, 40 °С SUS, 40 °С | D445 D2161 D88 | 11,0 макс 62 макс | 11,0 макс 62 макс | 11,0 макс 62 макс |
| Содержание ингибитора, % по массе Время работы без образования осадка (SFL), измеренное при 8-часовых периодах испытаний, часов и Оценка окисления по коэффициенту мощности (cos ) (PFVO) или | D 2668 (с) Двойная методика (d) | 0,00 40 ± 8 минимум | 0,08 макс 64 минимум | 0,3 макс 64 минимум |
| см. прилагаемый график предельных значений, | ||||
| Характеристики | Метод испытаний | Неингибированное масло | Ингибированное масло | |
| Тип I | Тип II | |||
| антиокислительная стабильность (кислотность/осадок) : | ||||
| 72 часа: % осадка по массе, | D 2440 | 0,15 макс | 0,15 макс | 0,15 макс |
| кислотность мг КОН/г | (d) | 0,5 макс | 0,5 макс | 0,5 макс |
| 164 часа: % осадка по массе кислотность мг КОН /г | 0,3 макс 0,6 макс | 0,3 макс 0,6 макс | 0,2 макс 0,6 макс | |
| или | ||||
| Антиокислительная способность (вращающийся сосуд), минуты | D2112 (d) | 195 минимум | 220 минимум | |
| Полихлоридбифинил | D 4059 | Отсутствует | Отсутствует | Отсутствует |
Примечания:
a) Масло должно быть чистым и прозрачным.
b) При измерении кислотности используется 1/100 нормального поташгидрохлоридного стандартного алкогольного раствора.
c) Требованиям данной спецификации удовлетворяют два ингибитора: 2,6 — двутретичный бутил-паракресол и 2,6 — двутретичный бутилфенол.
d) Определение времени без образования осадка и испытания PFVO производятся, используя два метода. Время без образования осадка масла, образцы которого взяты с интервалом 8 часов, есть число часов между началом испытания и временем взятия последнего образца, который дал результат без осадка. PFVO определяется только для неингибированного масла. В зависимости от предполагаемого применения масла, потребитель может выбрать другие показатели, характеризующие окисляемость масла, при этом могут быть показатели стандартов D-2410 или D-2112. Некоторые показатели требуют проверки дополнительных характеристик, не являющихся обязательными.
| Характеристика | Метод ASTM | Требуемое значение |
| Газостойкость, мкл/ мин Импульсное пробивное напряжение, кВ при 25 °С | D2300 (метод В) D3300 | Отрицательное (а) 145 (Ь) |
Примечания:
a) Значение газостойкости считается положительным, если при испытании газ выделяется из масла, и отрицательным, если газ поглощается.
b) Импульсное напряжение подается на иглу, второй электрод (шар) заземлен. Промежуток — один дюйм (25,4 мм).

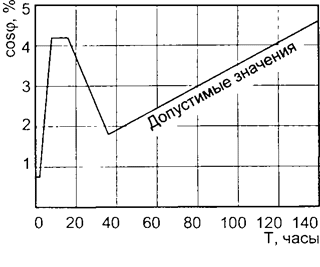

Предельные значения PFVO (коэффициент мощности, cos), при окислении при 95 °С в зависимости от времени Т для неингибированного масла.
