Система охлаждения трансформаторов ДЦ

Принудительная циркуляция масла и воздуха (система ДЦ). В этой системе охлаждения трансформаторов вместо радиаторов применяются значительно более выгодные малогабаритные теплообменники (охладители). Для обеспечения циркуляции масла в охладителе используются масляные насосы.

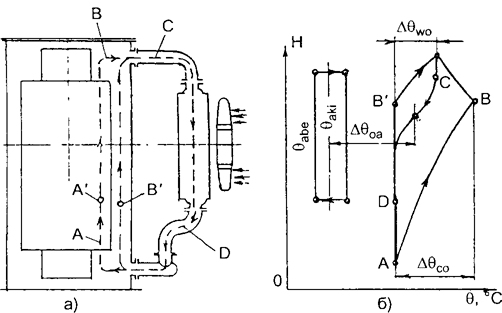

Схема и диаграмма такой системы с ненаправленной циркуляцией масла (ДЦ) приведена на рис.

Принципиальная схема охлаждения трансформатора при принудительной циркуляции масла и воздуха.

Масло, нагретое в обмотке и движущееся по пути А', перемешивается с маслом, движущимся по пути В' вдоль стенки бака вне обмотки. Из-за такого перемешивания практически невозможно измерение температуры масла, выходящего из обмотки. Фактическая температура масла, протекающего по обмотке, будет выше, чем температура, измеряемая термодатчиками, расположенными в верхней части бака.
