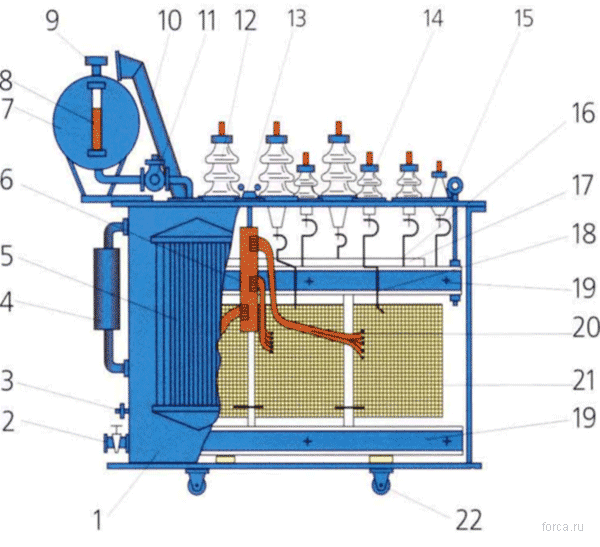

Силовой масляный трансформатор третьего габарита устройство

1 - бак трансформатора; 2 - вентиль; 3 - болт заземления; 4 - термосифонный фильтр; 5 - радиатор; 6 - переключатель; 7 - расширитель; 8 - маслоуказатель; 9 - воздухоосушитель; 10 - выхлопная труба; 11 - газовое реле; 12 - ввод ВН; 13 - привод переключающего устройства; 14 - ввод НН; 15 - подъемный рым; 16 - отвод НН; 17 - остов; 18 - отвод ВН; 19 - ярмовая балка остова (верхняя и нижняя); 20 - регулировочные ответвления обмоток ВН; 21 - обмотка ВН (внутри НН); 22 - каток тележки
