Шкаф управления наружным освещением

ШКАФ УПРАВЛЕНИЯ НАРУЖНЫМ ОСВЕЩЕНИЕМ ШУНО

Шкаф управления наружным освещением (ШУНО) предназначен для приёма, распределения и учёта электрической энергии в осветительных сетях переменного тока частотой 50 Гц на номинальное напряжение 380/220 В и служит для автоматического регулирования уличного освещения в вечернее и ночное время с помощью фотореле, а также для автоматического включения и отключения потребителей в определённое время по заранее заданной программе с помощью программного реле времени.

Отходящие линии (номинальный ток 3x25 А) защищены от перегрузок и токов короткого замыкания.

Конструкция ШУНО предусматривает его крепление к металлоконструкциям существующих открытых трансформаторных подстанций. ШУНО устанавливается с наружной стороны подстанции. Ввод осуществляется через отверстие в задней стенке шкафа.

Основные параметры ШУНО приведены в таблице 1. Габаритные размеры ШУНО приведены на рисунке 1, схема электрическая принципиальная - на рисунке 2.

Условия эксплуатации:

  • наибольшая высота над уровнем моря
  • не более 1000 м;
  • рабочий диапазон температуры окружающей среды: от минус 45 до плюс 40 °С;
  • тип атмосферы - II по ГОСТ 15150-69;
  • окружающая среда - не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры шкафов в недопустимых пределах;
  • шкафы не предназначены для установки и эксплуатации в сейсмоопасных, взрывоопасных и пожароопасных зонах.

Степень защиты ШУНО - IP43 по ГОСТ 14254-96.

Вид климатического исполнения - У1 по ГОСТ 15150-69.

Средний срок службы шкафов - 25 лет.

Рис. 1 Габаритные размеры

Таблица 1

Наименование параметра

Значение параметра

Номинальное напряжение, В

380

Номинальный ток отходящих линий, А

3х25

Масса, кг, не более

47

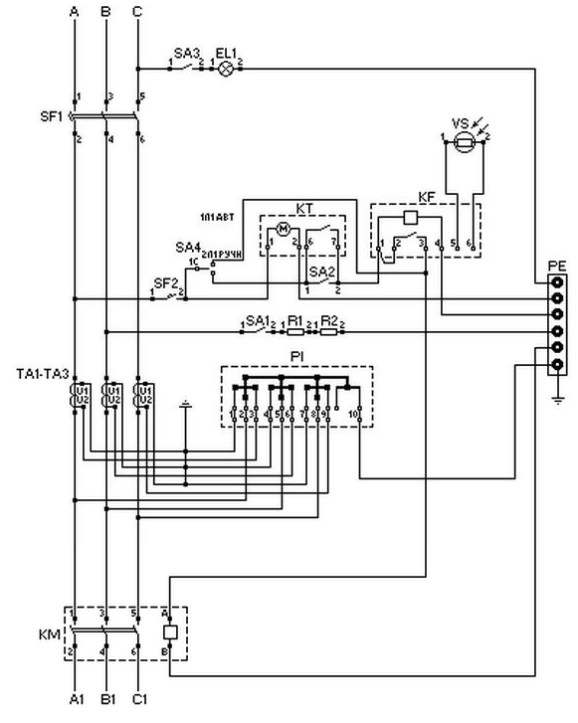

Рис. 2 Схема электрическая принципиальная
